英制尺寸滚针推力轴承三维结构

项目分类:3D模型 发布时间:2021-09-27 ID:289759
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构
  • 英制尺寸滚针推力轴承三维结构

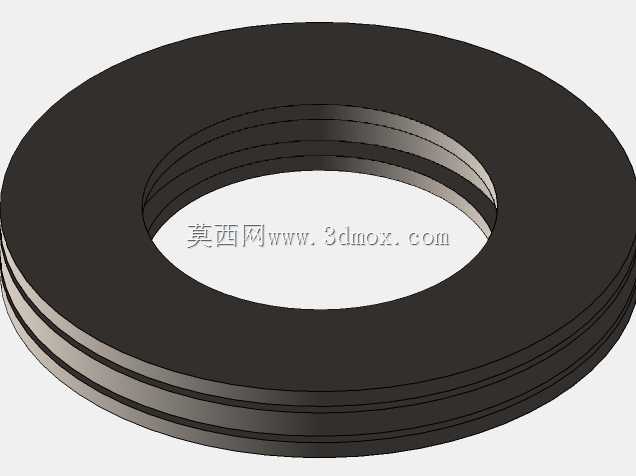

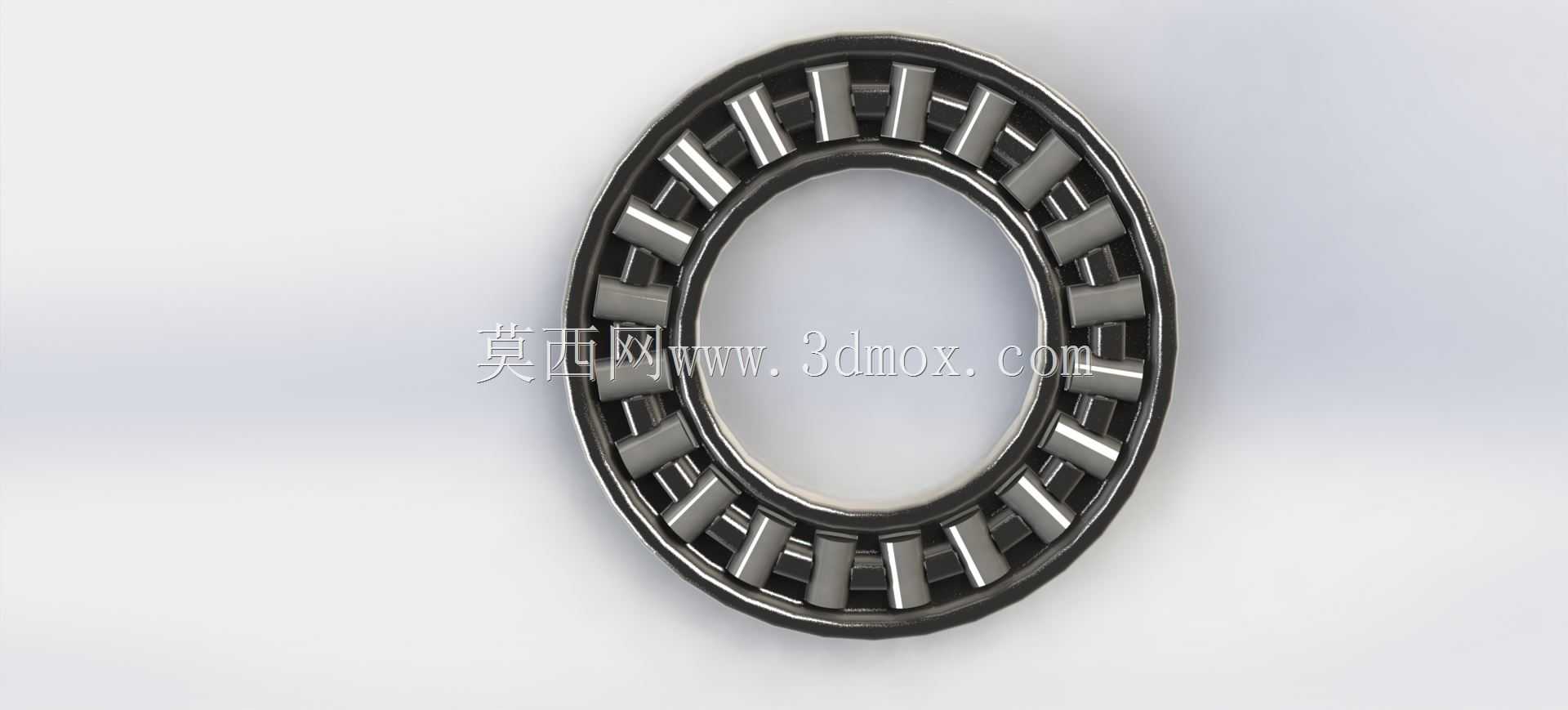

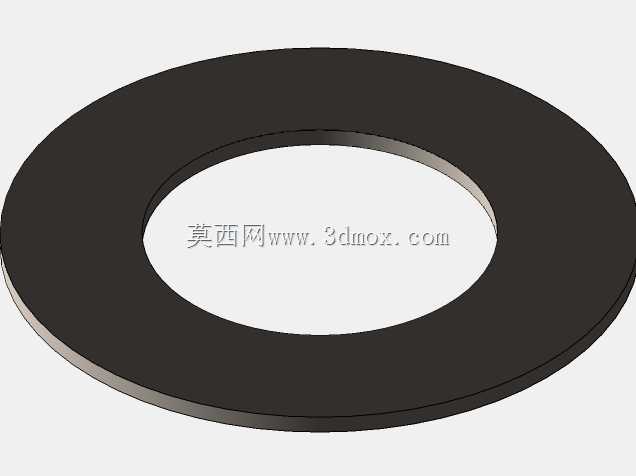

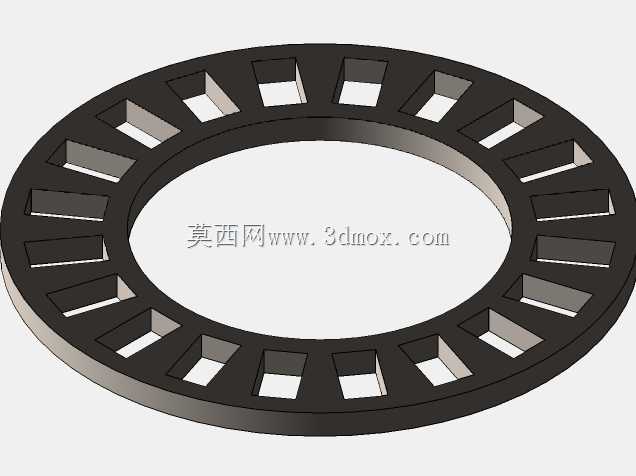

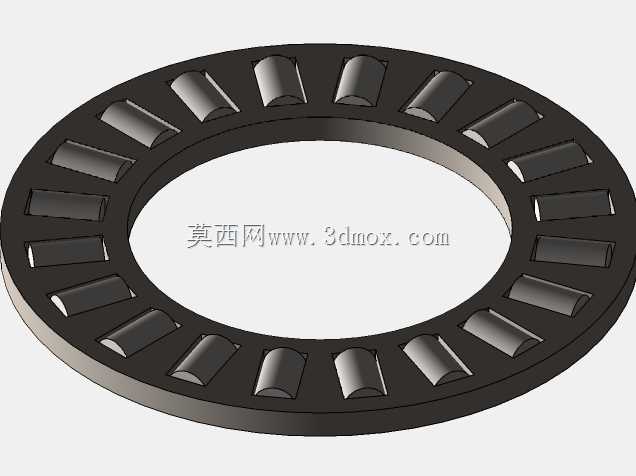

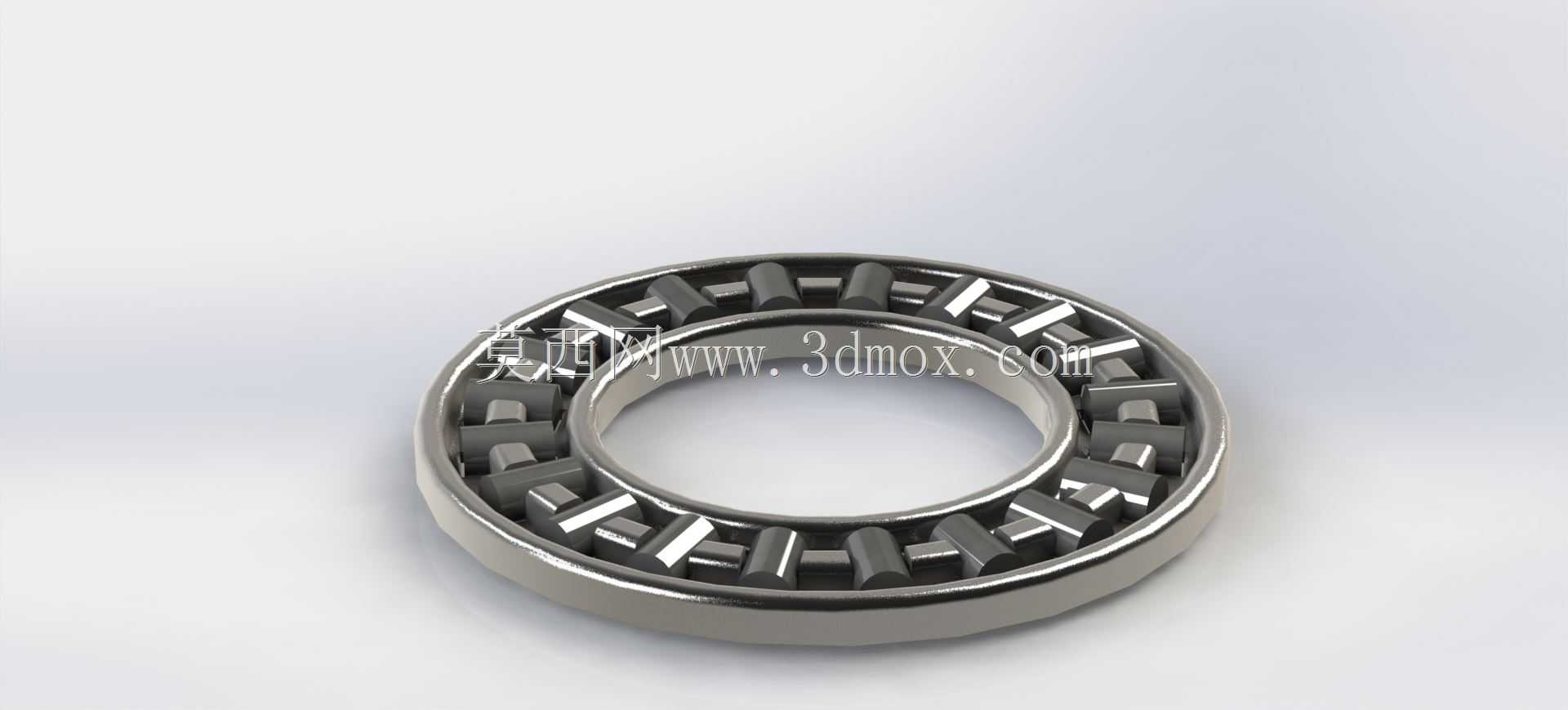

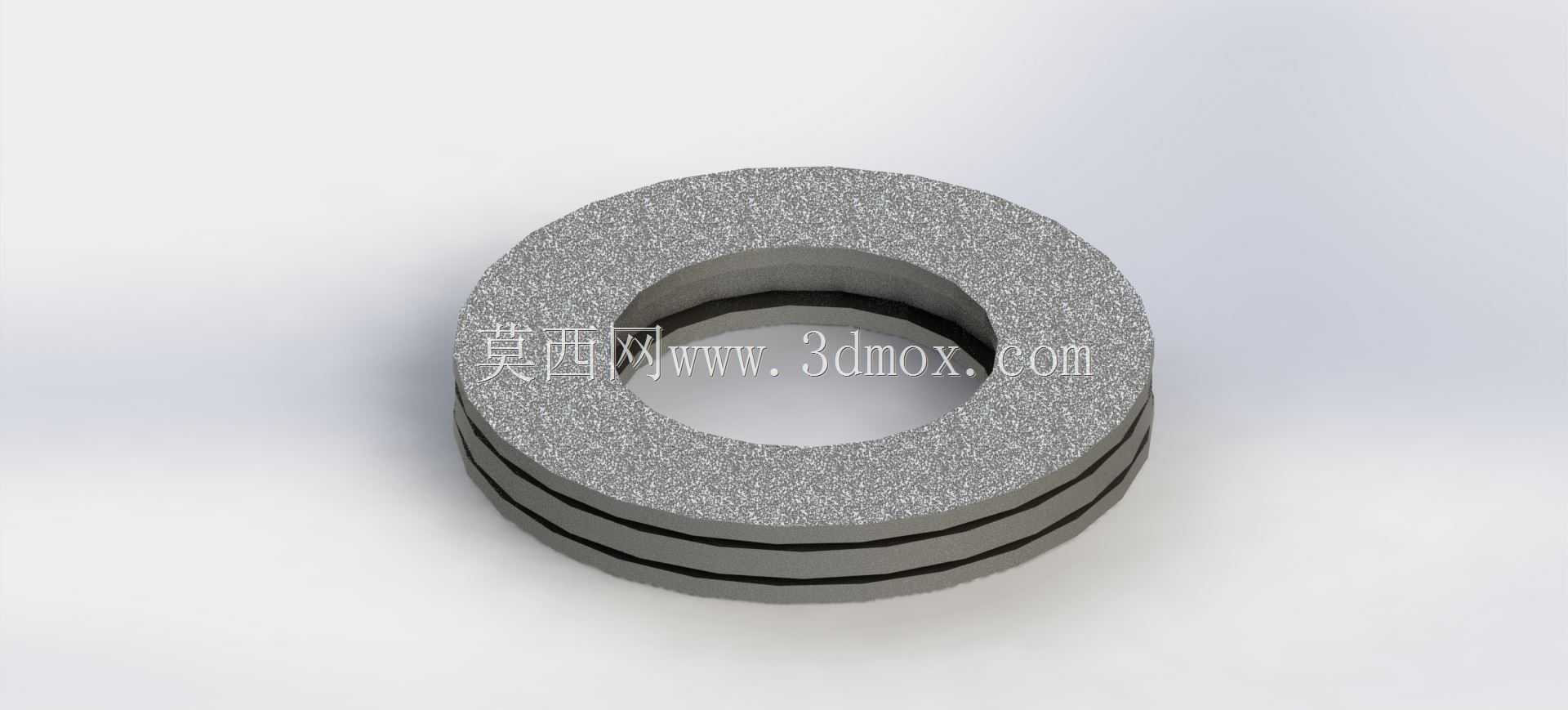

做传动结构选型的时候,不少小安装空间的轴向承载场景,常规推力球轴承要么厚度超了安装边界,要么额定动载荷满足不了紧凑布局的需求,这时候滚针推力轴承的优势就很明显。这次建模的这款是英制规格的滚针推力轴承,适配的轴径为1-1/8英寸,自身外径5/8英寸,厚度控制在5/64英寸,整体轴向尺寸非常薄,适合安装空间轴向受限、需要承受单向轴向载荷的工况。从结构设计来看,这类轴承没有传统推力轴承的保持架兜孔大间隙问题,滚针呈辐射状均匀排布在两个薄型垫圈滚道之间,滚针与滚道的线接触形式,相比同尺寸的推力球轴承点接触,能承受更大的轴向载荷,同时抗冲击性能也更出色,在低速摆动、间歇轴向承载的场景下使用寿命更稳定。建模的时候首先要确定滚道的曲率参数,滚针的直径公差要控制在微米级,避免滚针在滚道内出现卡滞或者窜动,相邻滚针之间的间隙要预留合理,既要保证滚针公转顺畅,也要避免间隙过大导致滚针倾斜,加剧滚道磨损。安装边界方面,这款轴承对安装座的端面平面度要求较高,如果安装端面存在翘曲或者倾斜,会导致滚针受力不均,局部载荷集中,直接缩短轴承使用寿命,所以配套的轴肩和座孔端面需要做精加工处理,端面跳动公差建议控制在0.01mm以内。实际应用场景里,这类薄型滚针推力轴承常被用在小型机床的进给机构轴向定位、办公自动化设备的转轴支撑、小型液压元件的轴向承载、医疗器械的精密调节机构里,尤其是在轴向安装空间被严格限制,又需要承受一定轴向载荷的位置,相比其他类型推力轴承,它的空间利用率更高,承载能力更强。建模过程中还原了滚针的倒角细节、垫圈的安装定位边,还有滚道的表面粗糙度对应的纹理特征,方便后续做装配干涉检查、载荷仿真分析的时候,能更贴近实际零件的物理状态,避免设计阶段出现尺寸匹配问题。另外要注意,这类滚针推力轴承只能承受单向轴向载荷,不能承受径向载荷,选型的时候如果存在复合载荷场景,需要搭配径向轴承组合使用,安装时要区分轴承的紧圈和松圈,紧圈与轴过盈配合,松圈与座孔间隙配合,装反的话会导致配合面异常磨损,快速失效。
