NEMA17规格步进电机结构三维数模

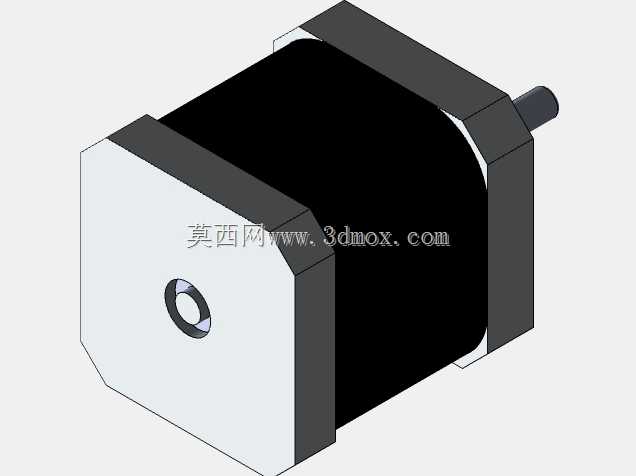

做非标自动化设计快十二年，经手的步进电机选型少说也有上百款，NEMA17这个规格的电机，几乎是桌面级小型设备里绕不开的核心执行件。从结构设计的角度看，这个数模还原的是市面上最通用的42mm机座步进电机形态，机座采用切角方形设计，四个安装孔位严格遵循NEMA17标准的31mm孔距，安装面到输出轴端面的轴向尺寸、轴径与轴伸长度都贴合通用件的实际边界，不管是拿来做设备整体装配干涉检查，还是做安装法兰、电机座的配套结构设计，都能直接复用，不用反复核对实物测绘尺寸。

这类电机的应用场景覆盖极广，桌面级3D打印机的XYZ轴进给、小型雕刻机的主轴进给、桌面机械手的关节驱动、小型CNC设备的运动轴传动，甚至是小型自动化分拣线的拨料机构、实验室小型输送装置的驱动端，都能看到它的身影。它的输出扭矩刚好适配小型负载的精准位移需求，步距角常规为1.8度，配合细分驱动器可以实现极高精度的位置控制，不会像普通直流电机那样出现丢步、定位不准的问题，这也是它在小型精密设备里被大量使用的核心原因。

从设计思路上来说，这个数模把电机的核心结构都做了准确还原：前端盖的轴承安装位、机身的定子绕组包裹结构、后端盖的出线位置、输出轴的D型切面结构都有体现，没有做多余的简化。要知道很多工程师做装配的时候，最容易踩的坑就是忽略电机出线端的空间预留，或者没算准输出轴D型切面的配合尺寸，导致后续加工的联轴器、同步轮装上去出现打滑或者干涉，这个数模把这些容易出问题的细节都做了还原，能帮设计人员在建模阶段就规避掉这些低级错误。

实际选型搭配的时候，这个规格的电机通常匹配20齿到30齿的2GT同步轮，或者对应规格的联轴器，安装时要注意电机端面和安装板的贴合度，四个固定螺丝的锁紧扭矩要控制在合理范围，避免端盖受力变形导致轴承卡滞。数模里预留的机身径向尺寸是标准42mm，做安装座的时候内孔公差可以按H7来配，既方便装配，也不会出现电机晃动的问题。输出轴的轴径是5mm，D型切面的深度也符合通用标准，选标准件联轴器的时候不用额外做定制，能大幅缩短BOM表的采购周期，降低整台设备的物料成本。

很多刚入行的工程师做小型设备的时候，总喜欢选更大规格的电机，觉得扭矩冗余更安全，实际上NEMA17的步进电机在合理的传动比搭配下，足够驱动大部分桌面级设备的运动负载，更小的机座尺寸还能节省设备内部的安装空间，让整体结构更紧凑。这个数模的外形边界完全贴合量产实物的尺寸，不管是做设备的外观布局，还是做内部走线的空间规划，都能提供准确的参考，不会出现数模尺寸和实物不符导致的装配返工问题。
