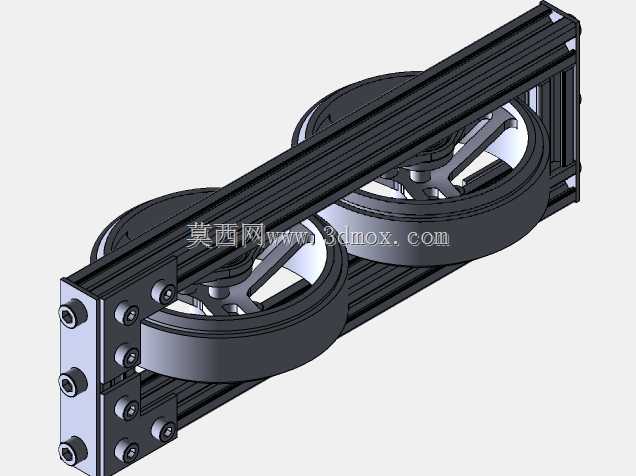

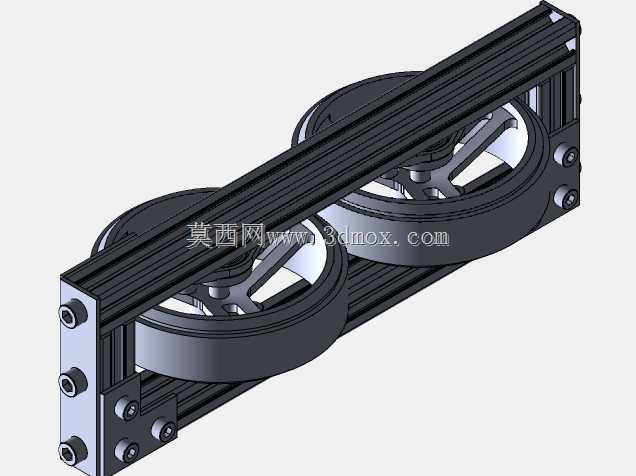

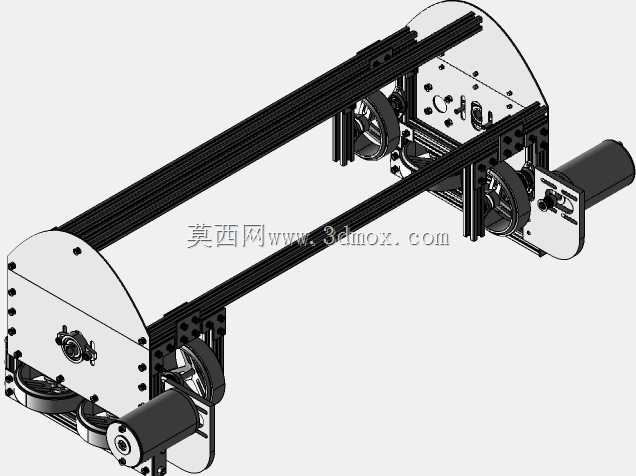

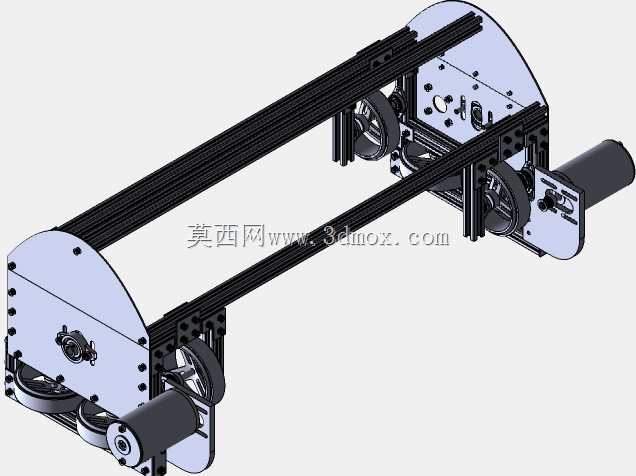

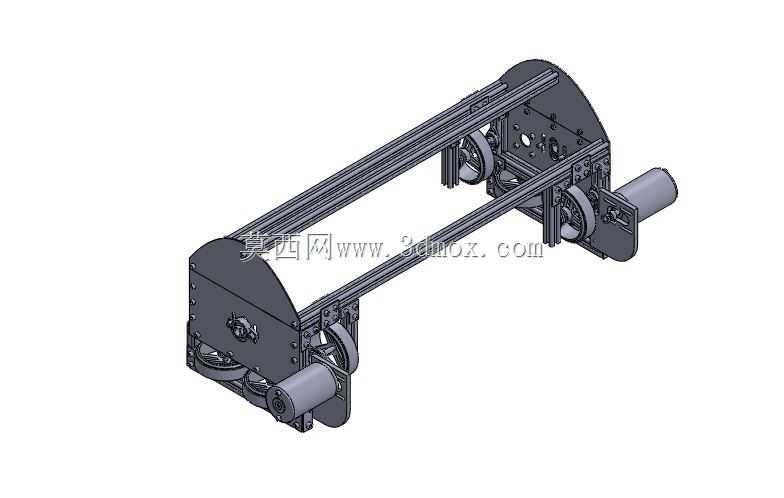

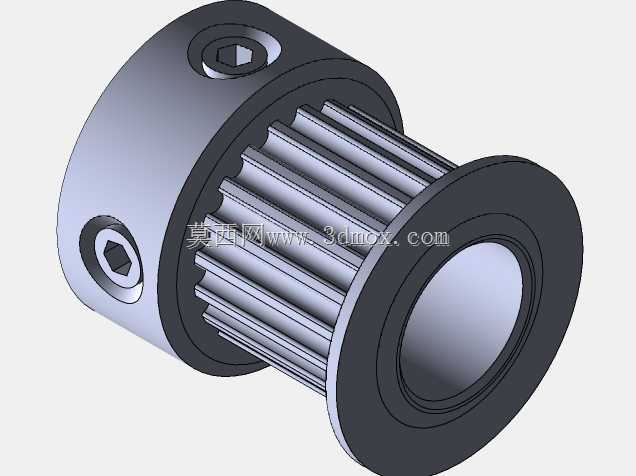

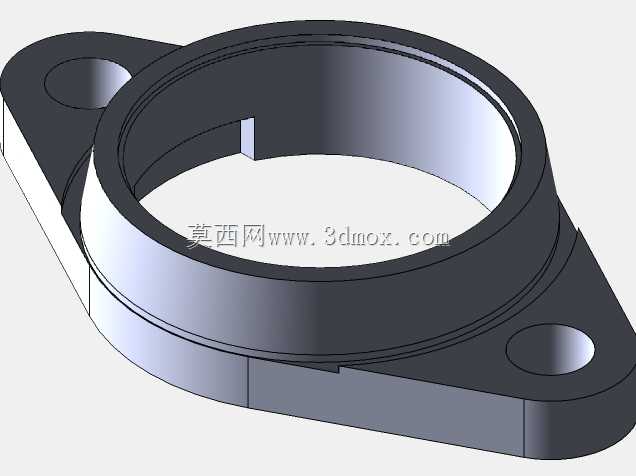

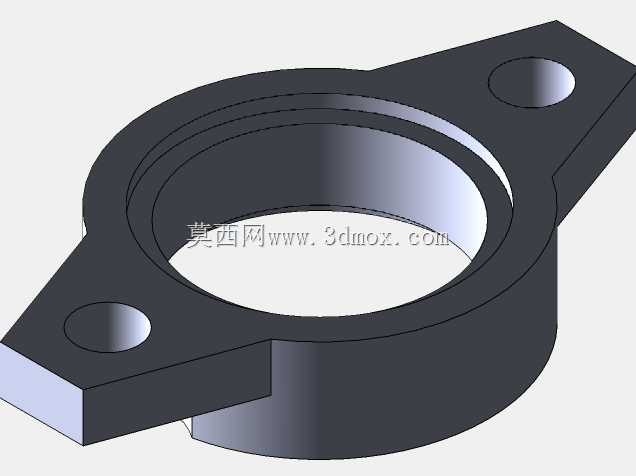

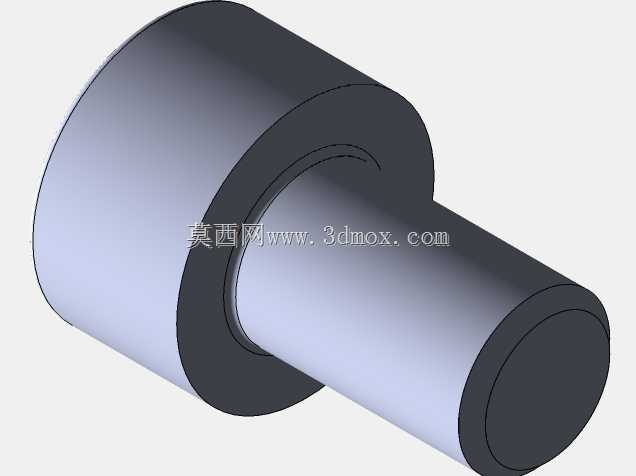

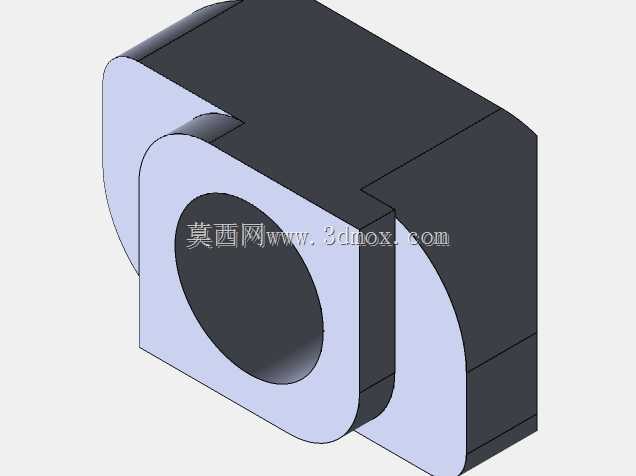

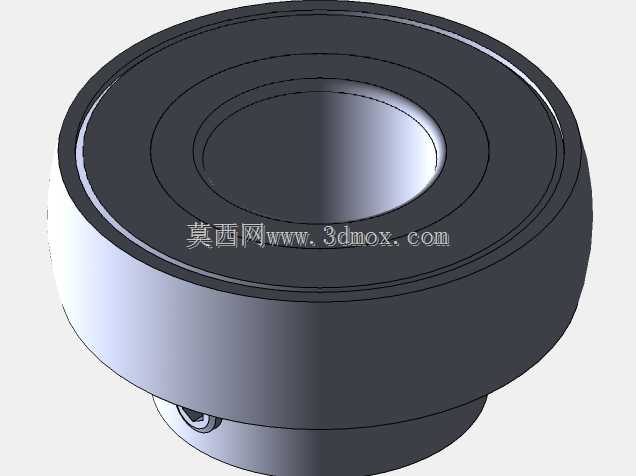

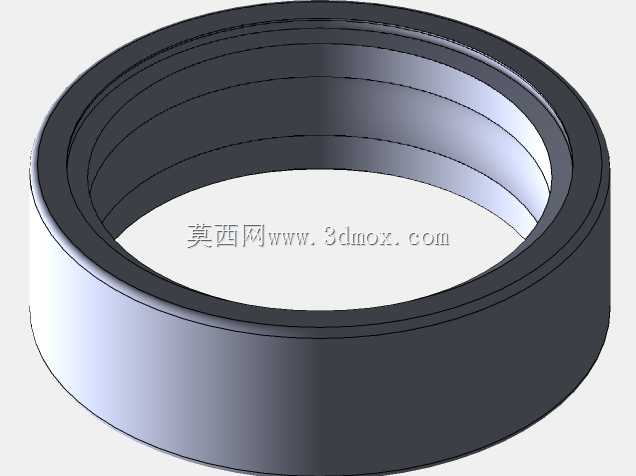

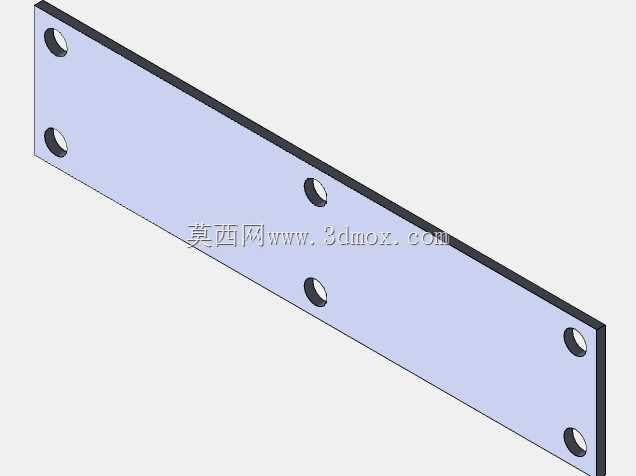

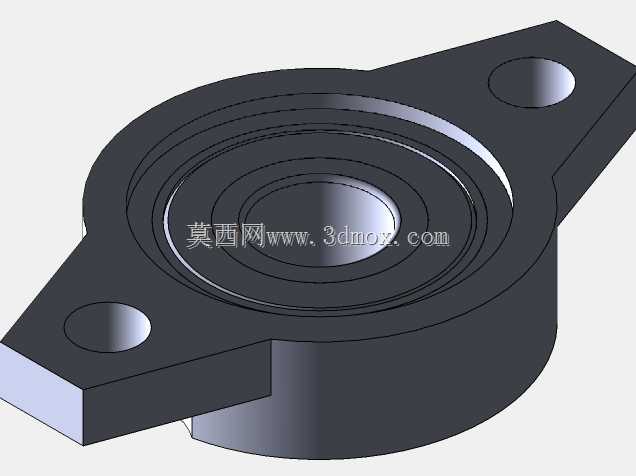

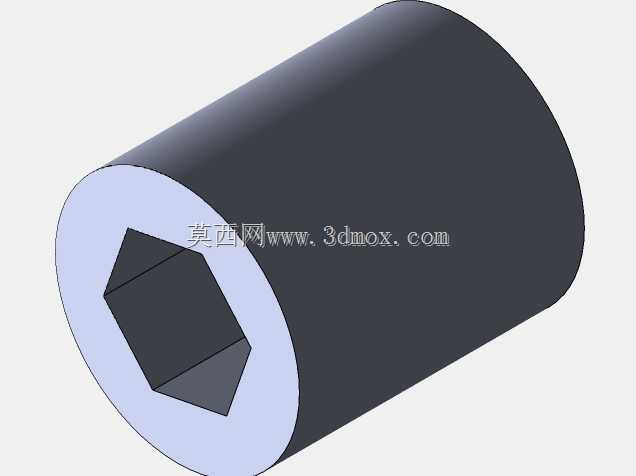

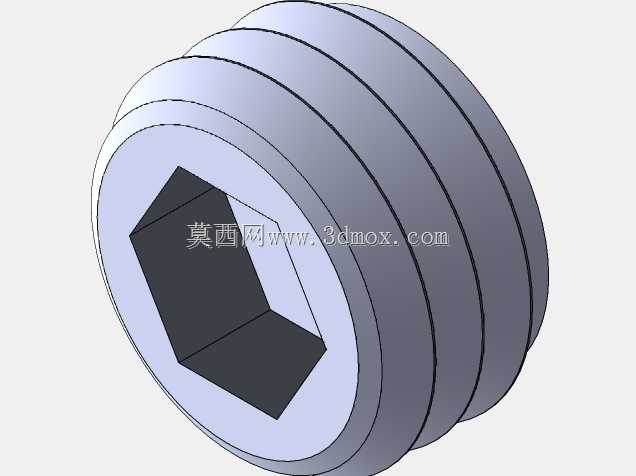

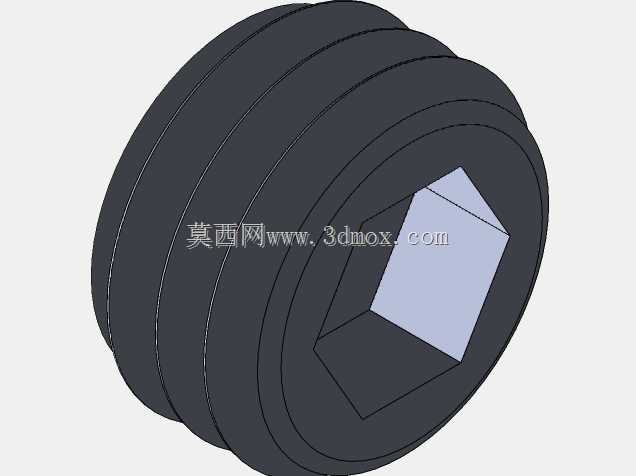

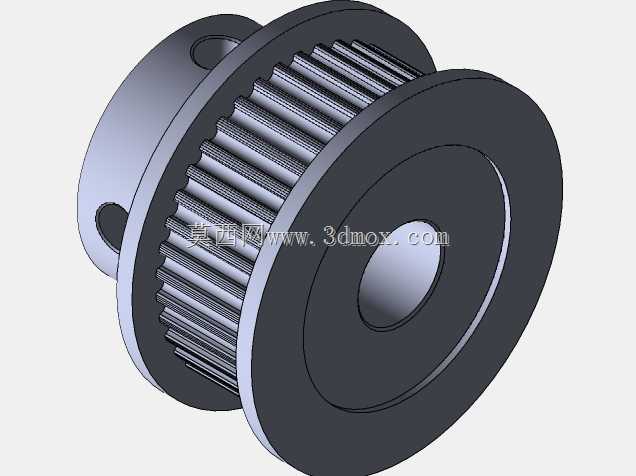

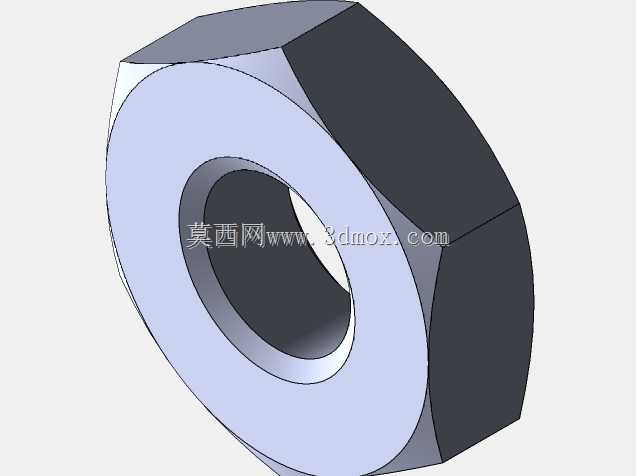

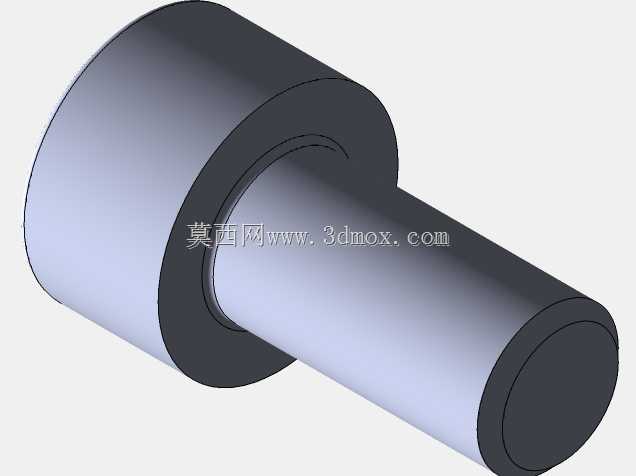

铝型材框架轮式机器人倾斜承载支架

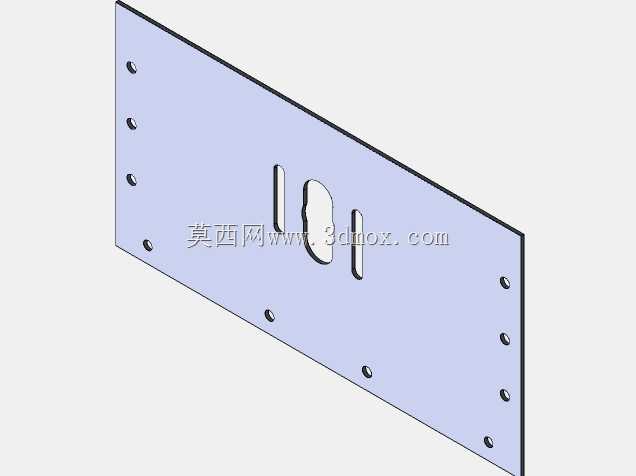

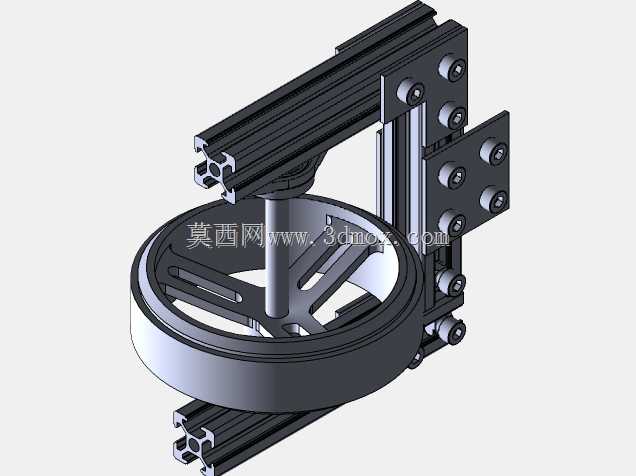

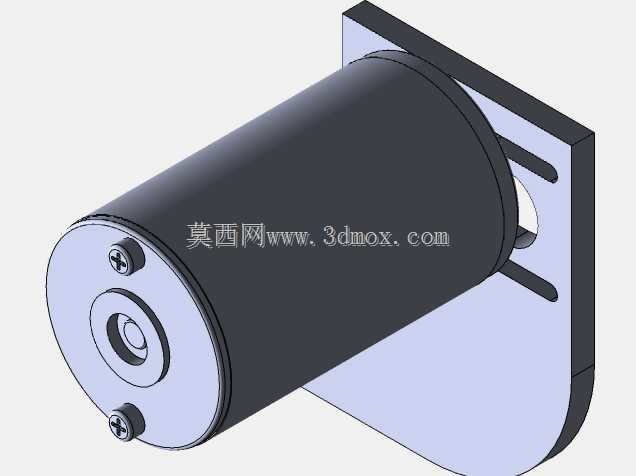

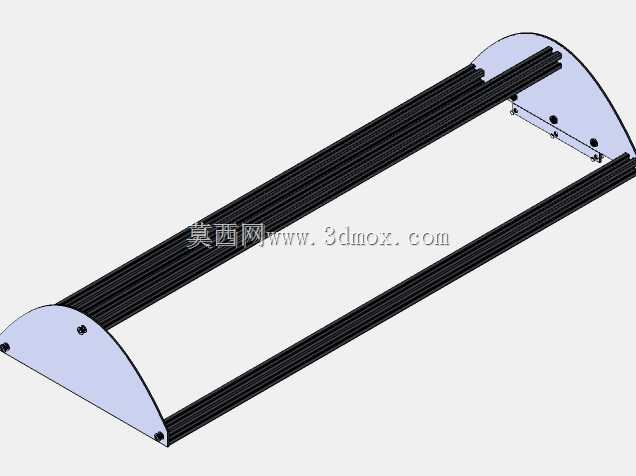

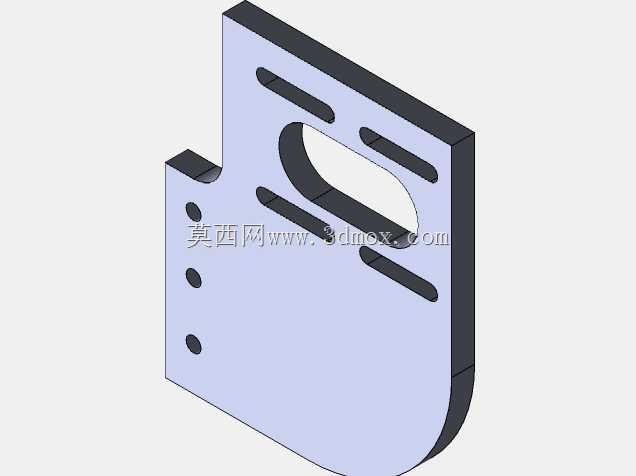

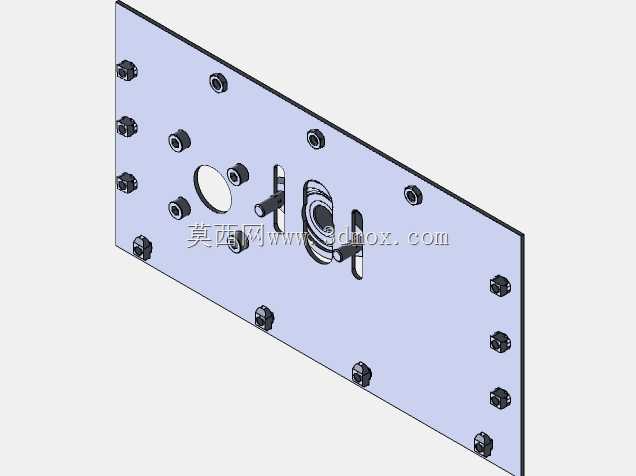

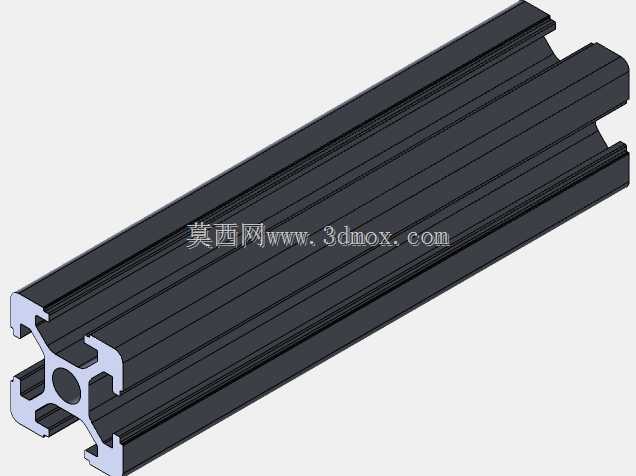

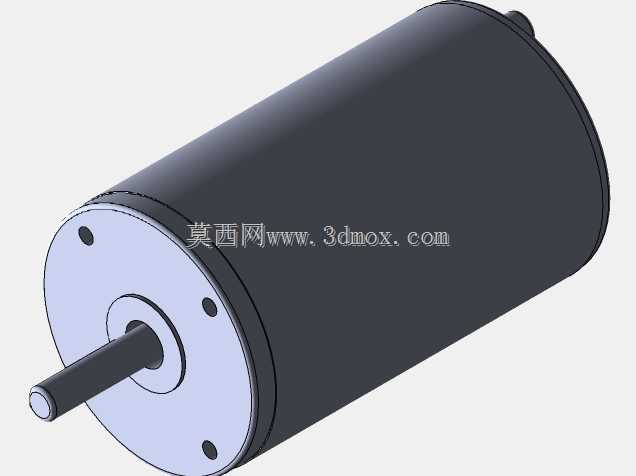

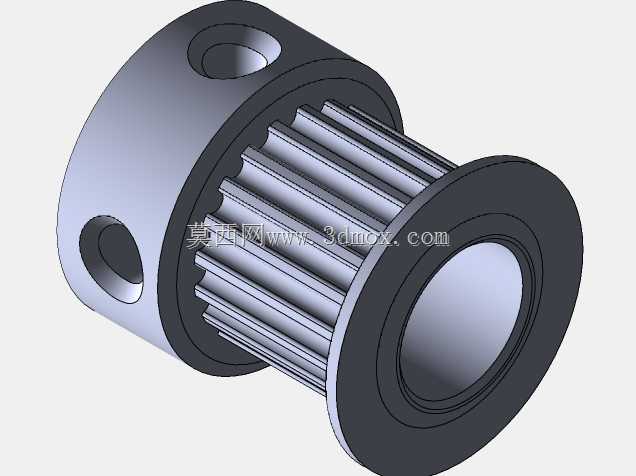

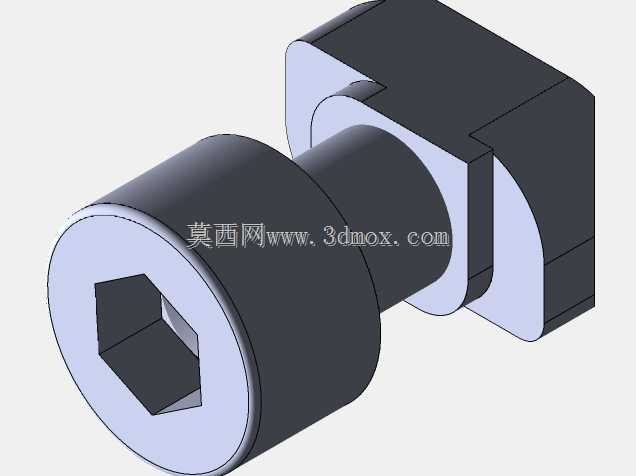

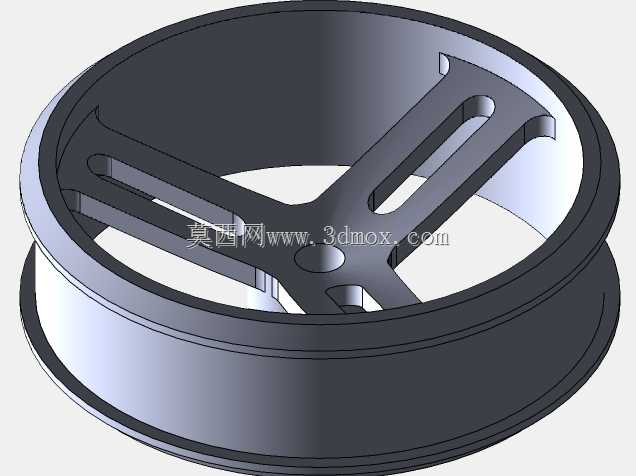

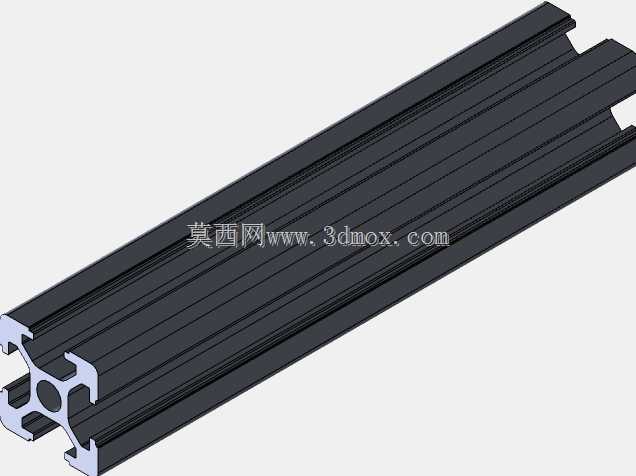

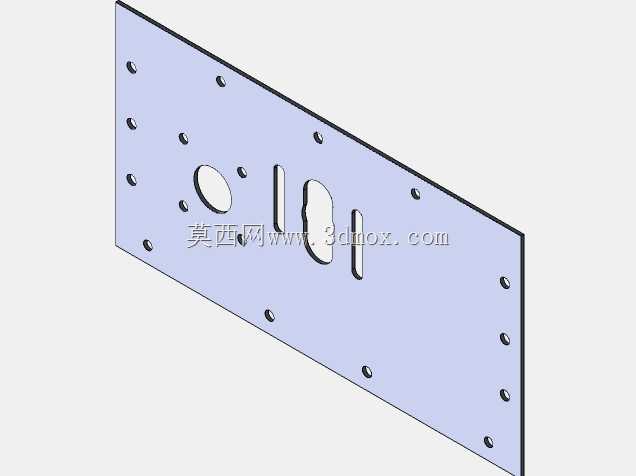

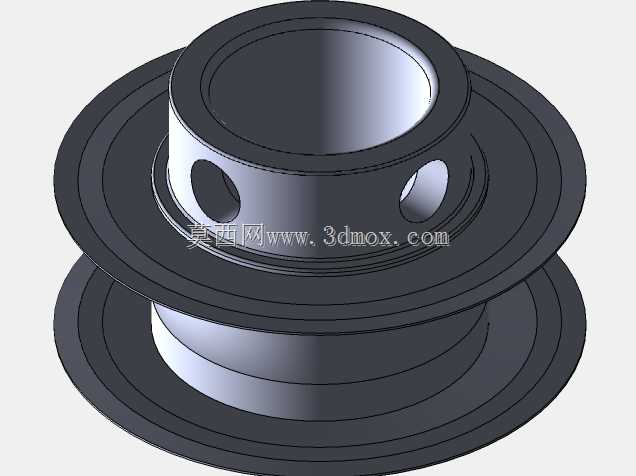

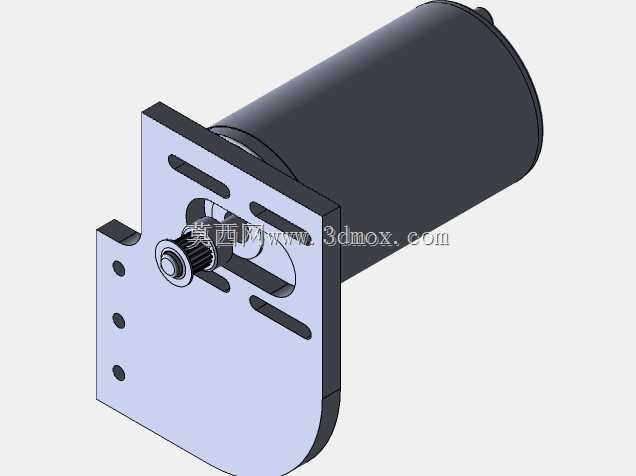

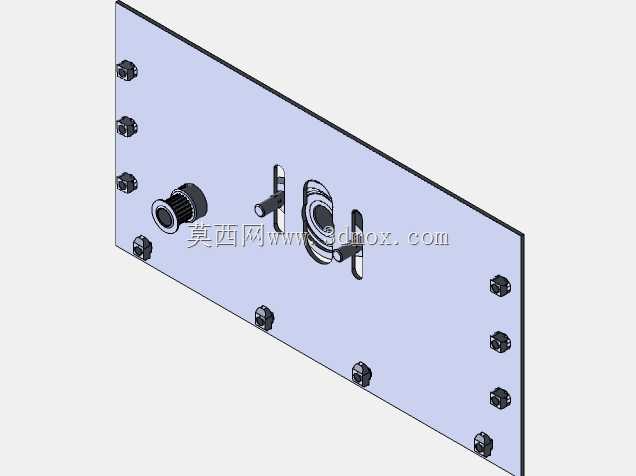

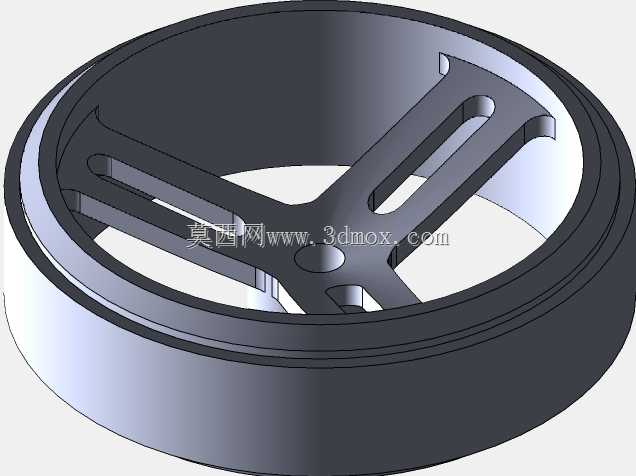

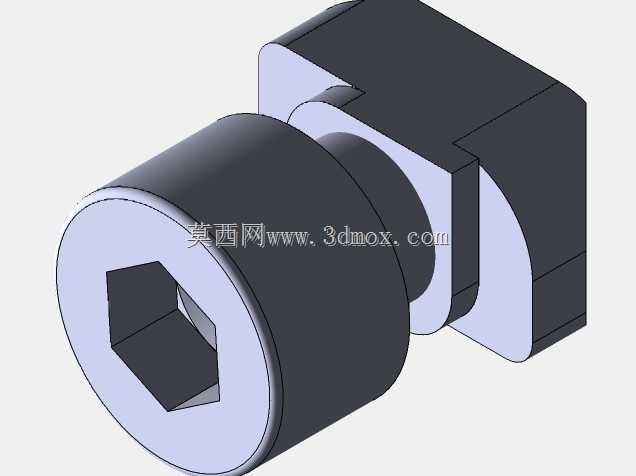

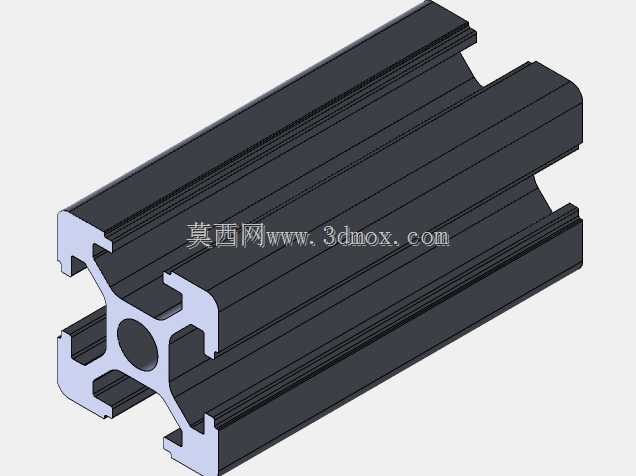

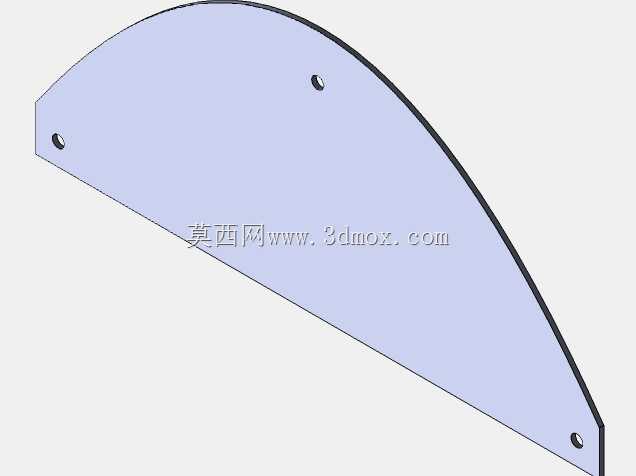

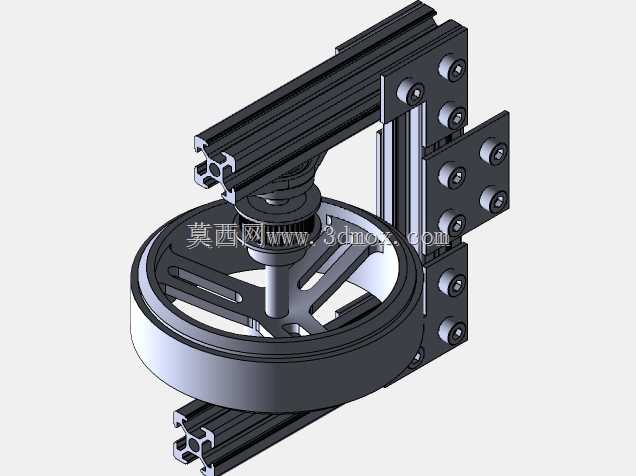

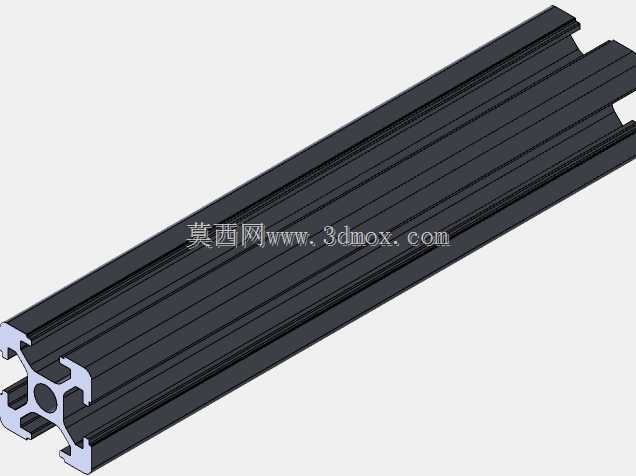

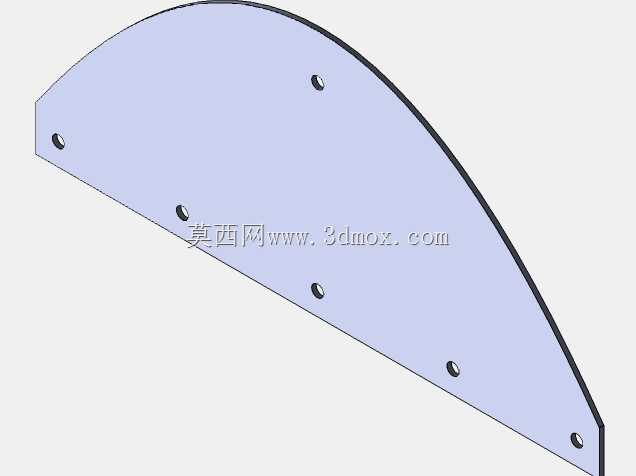

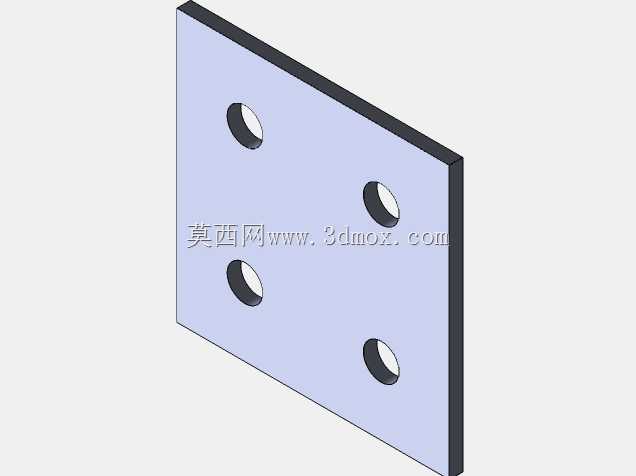

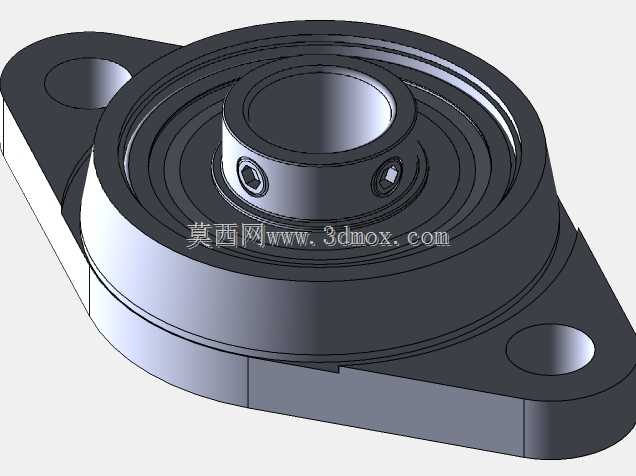

这款倾斜式支架主要面向小型轮式移动机器人的开发场景，多用于室内巡检、轻型物料转运、教学实训类移动机器人的底盘承载结构设计，解决常规水平安装支架无法适配倾斜布置动力组件、压缩整机竖向空间的实际工程问题。从结构设计逻辑来看，整体框架采用标准100mm规格工业铝型材搭建，摒弃了传统焊接钢板框架的加工模式，铝型材自带的T型槽结构可灵活调整轮组、动力组件、上层载板的安装位置，无需在框架上二次打孔攻丝，既降低了单件小批量试制的加工成本，也方便后期根据负载变化调整轮距与组件布局。两侧的立式安装板采用一体化折弯成型的钢板结构，板上预留的多组安装孔位分别对应驱动轮轴、直流驱动电机、张紧调节机构的固定需求，轮组与电机采用同轴直连的布置方式，省去了额外的同步带、齿轮传动环节，减少了传动间隙带来的行走精度误差，同时降低了运行过程中的机械损耗。支架的倾斜式结构设计并非单纯的造型选择，而是将驱动轮的安装轴线与水平面形成固定倾角，一方面可以让轮组与接触面的接地比压分布更均匀，避免轮组单侧偏磨，提升行走过程的抓地力，在带有轻微坡度的环氧地坪、瓷砖地面行走时不易出现打滑空转的问题；另一方面倾斜布置的电机组件可以嵌入铝型材框架的侧边空间，不会突出框架上下平面，有效压缩了整机的竖向安装尺寸，给上层的传感器、电池、控制模块预留出更多装载空间。从安装边界来看，框架的铝型材长度可根据实际负载需求裁切调整，当前结构适配轮径100mm的铝芯行走轮，两侧立式安装板的间距与铝型材横梁的连接位置可通过T型螺栓快速调整，轮组的张紧力度可通过安装板上的腰型孔进行微调，安装时无需专用工装，普通内六角扳手即可完成整机组装。实际应用中，这款支架可直接搭配直流减速电机、配套轮组组成完整的移动机器人底盘，上层可扩展安装激光雷达、视觉摄像头、载物料盘等组件，适配教育机器人开发、车间轻型物料配送、机房定点巡检等多种场景，结构本身的模块化设计也方便设计人员根据不同的负载要求快速改型，无需重新设计整体框架结构，大幅缩短移动机器人底盘的开发周期。
