可叠层三角结构三轮全向移动载具

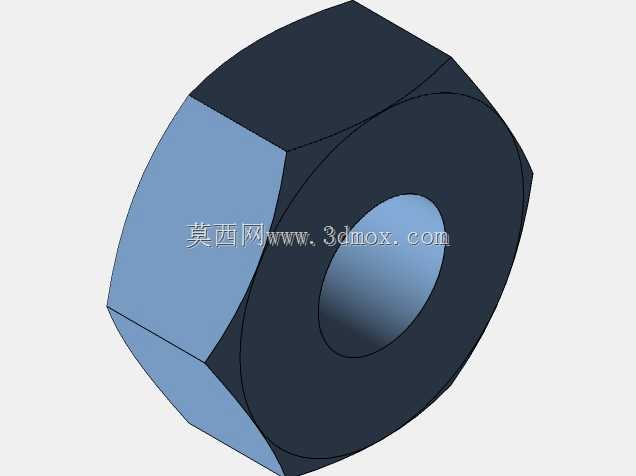

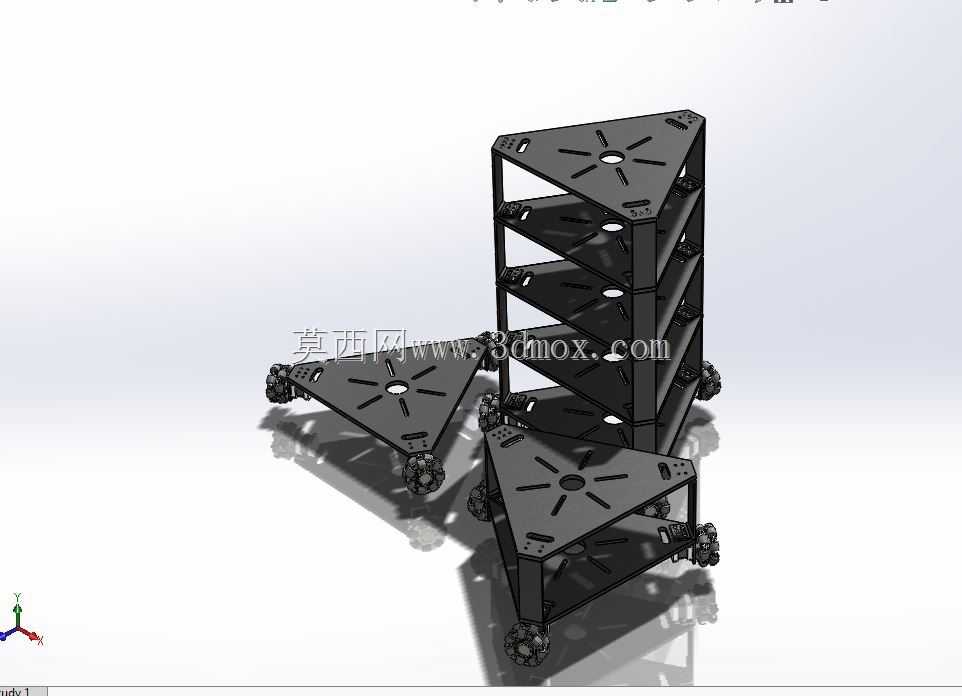

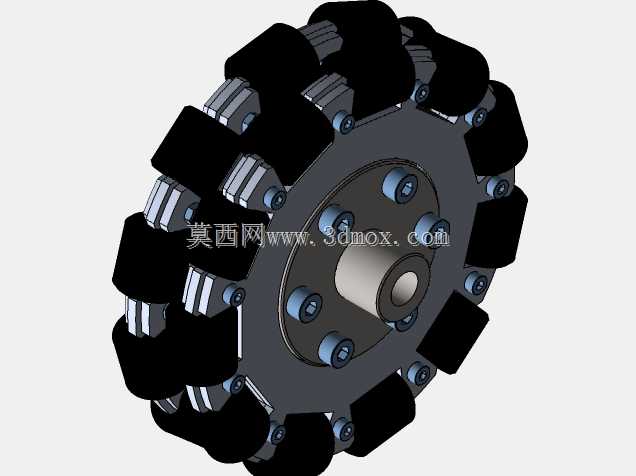

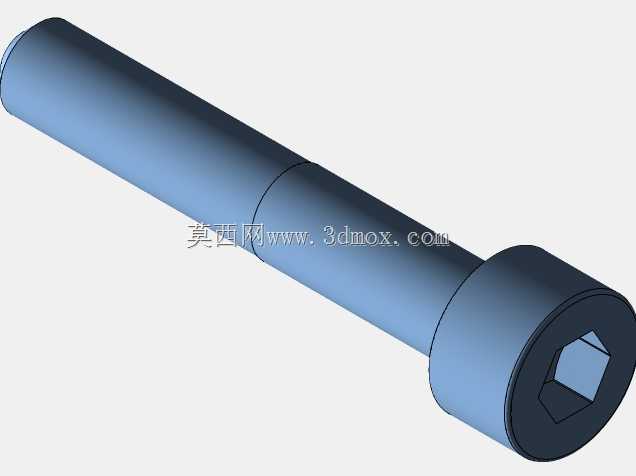

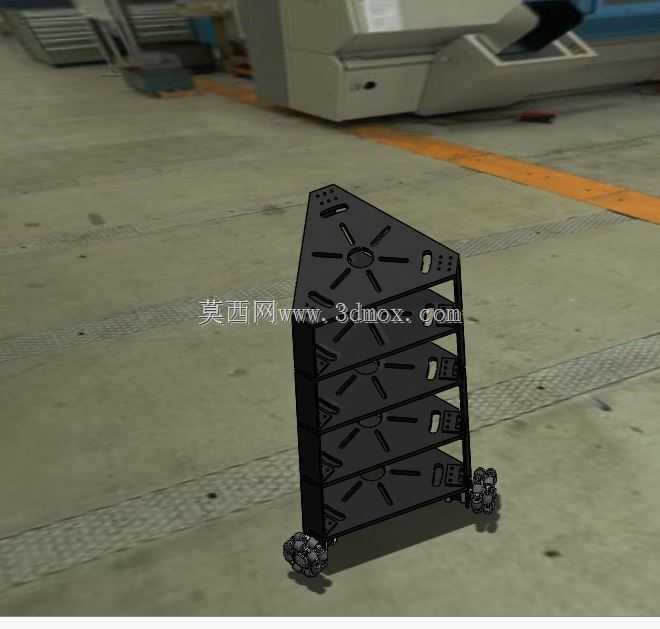

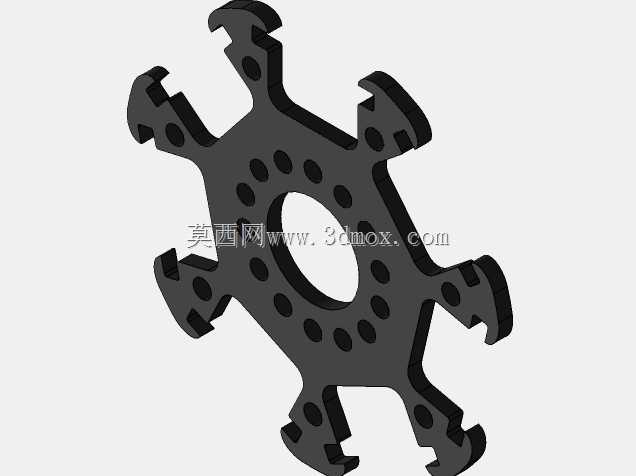

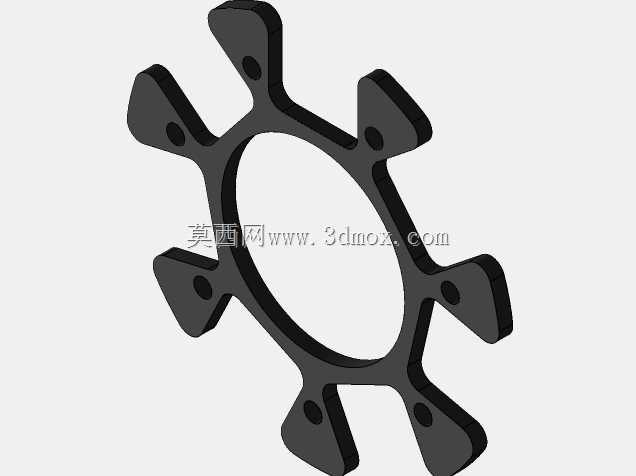

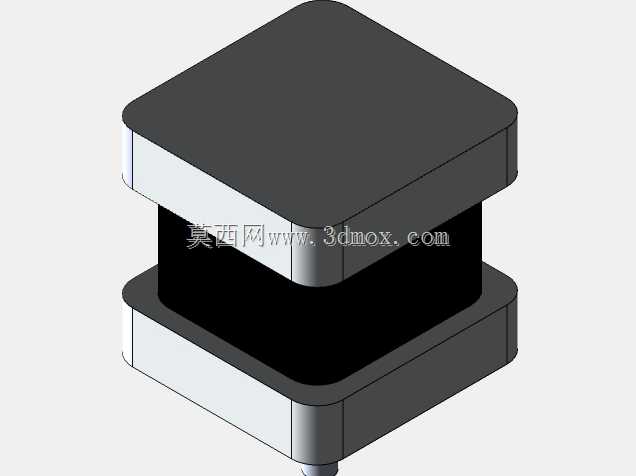

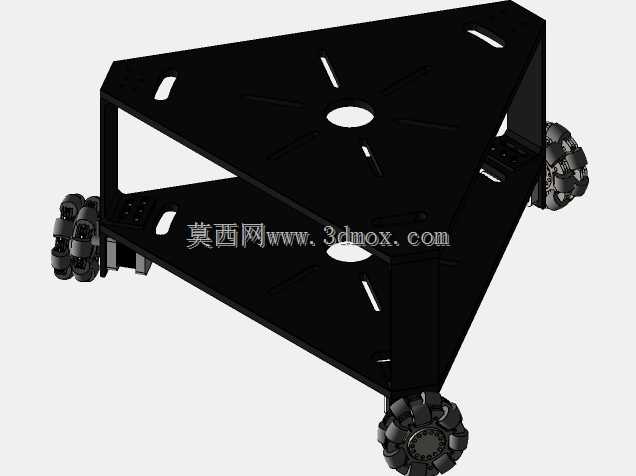

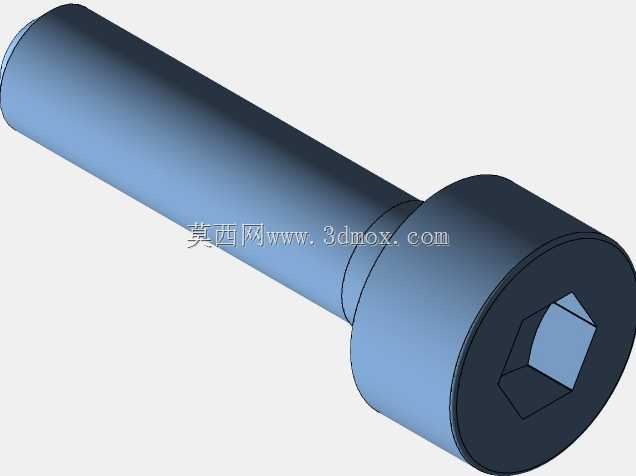

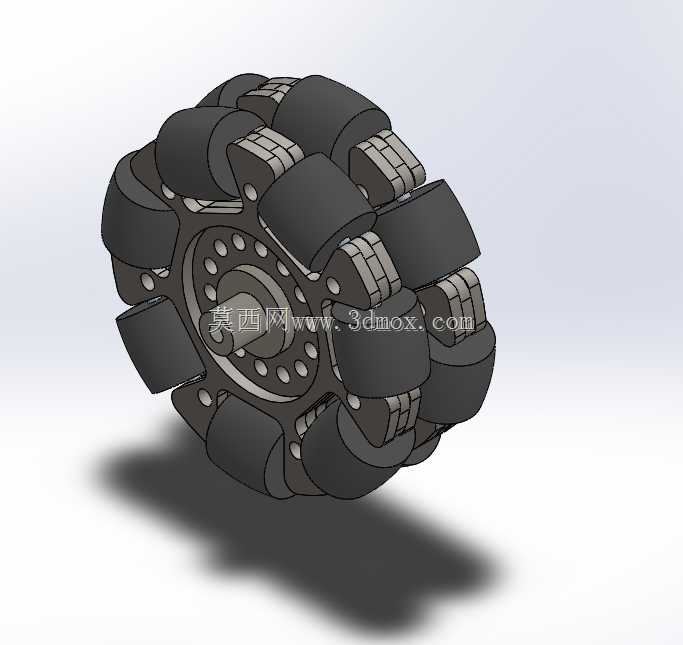

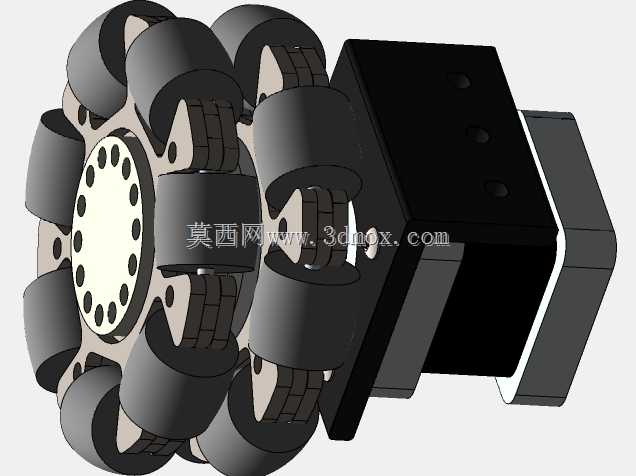

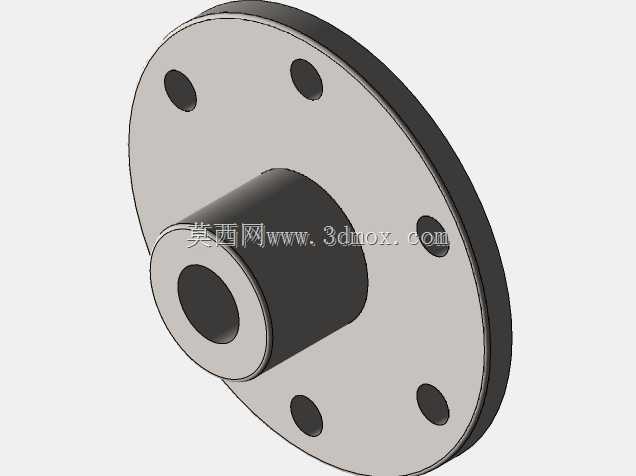

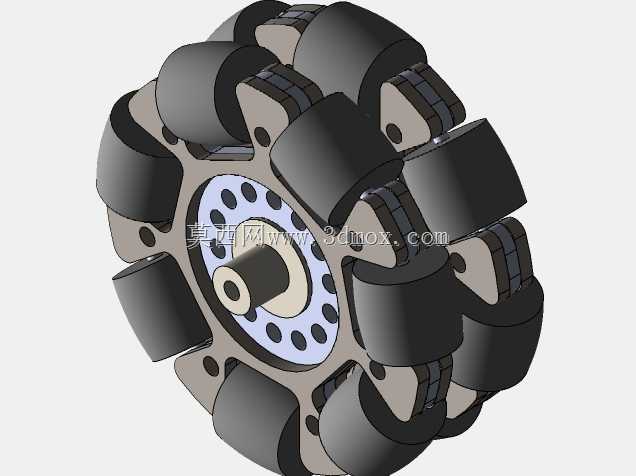

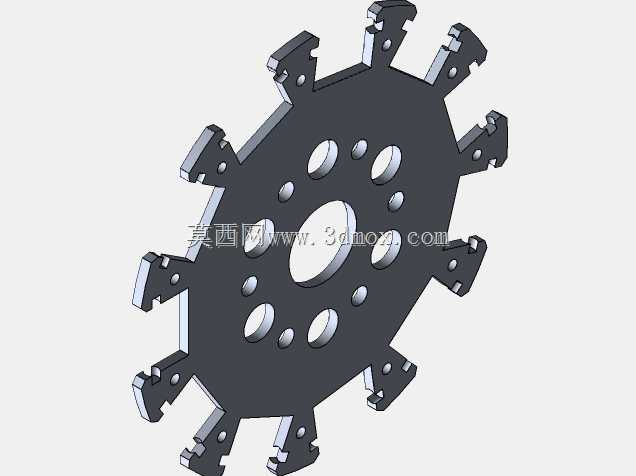

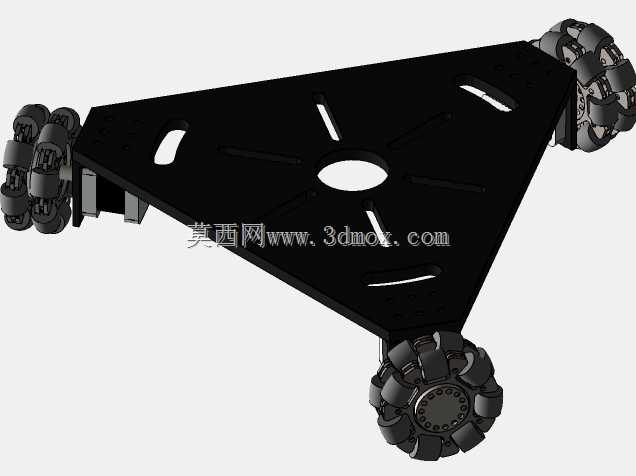

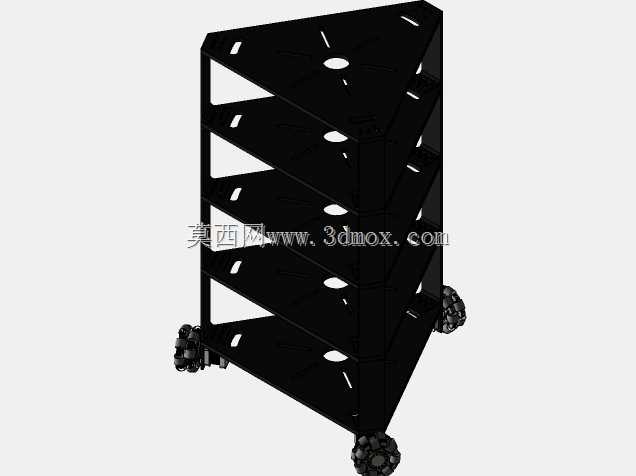

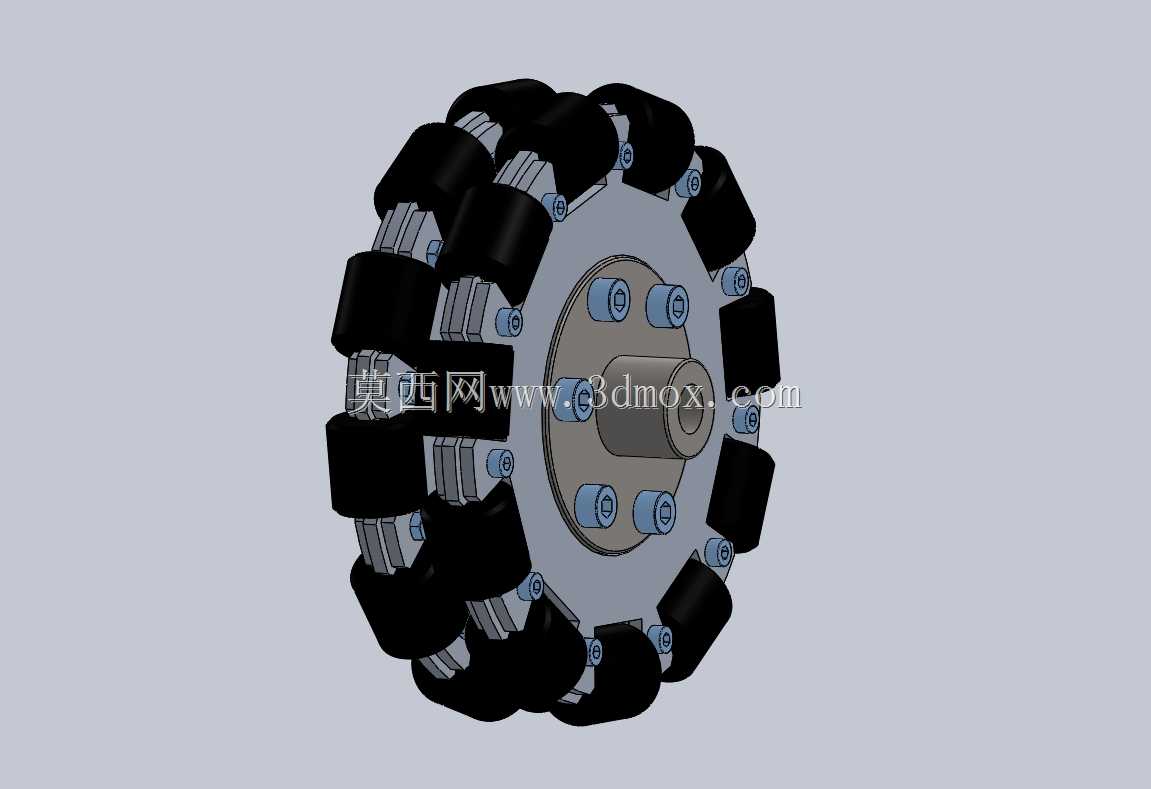

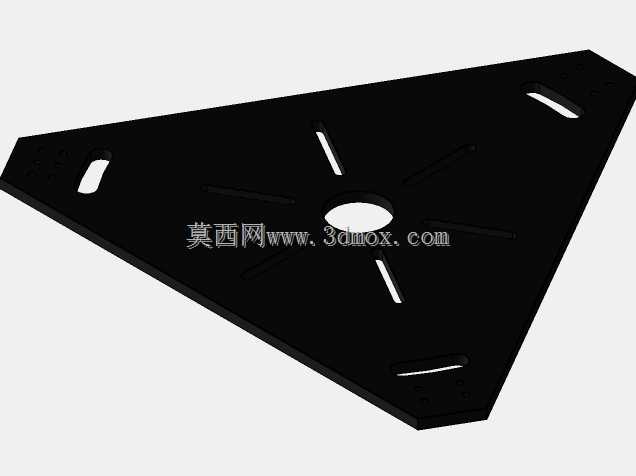

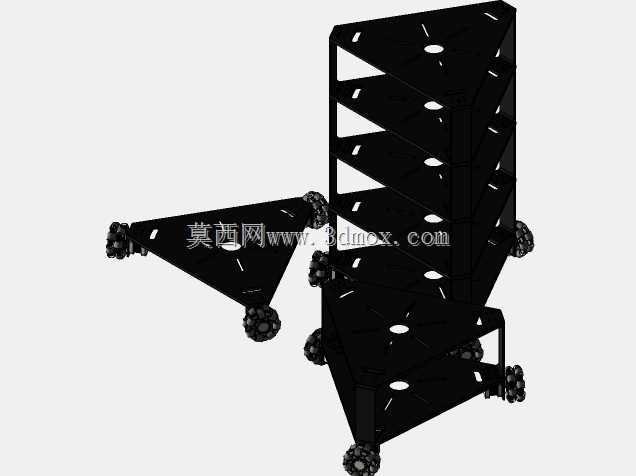

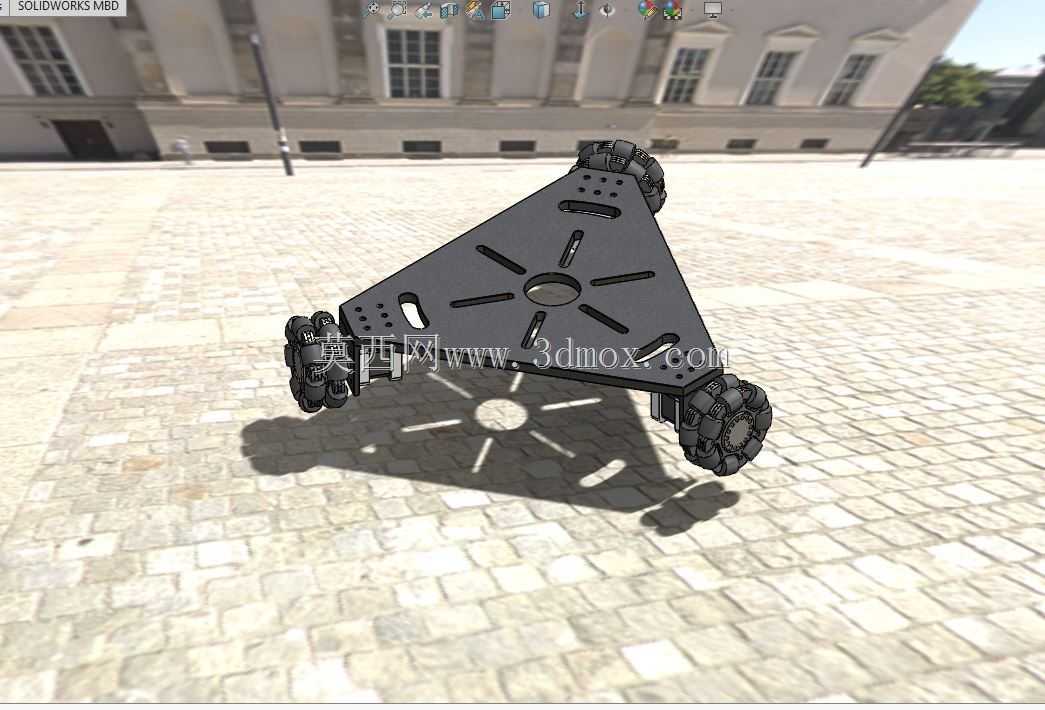

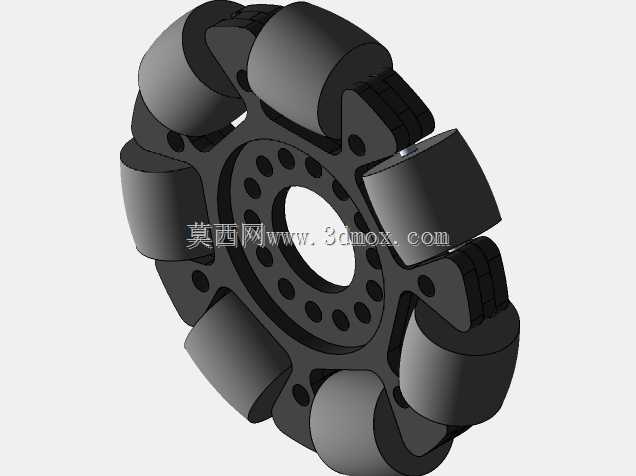

这款三角构型的三轮全向移动载具，核心采用120°均匀排布的全向轮布局，区别于传统差速轮系的转向限制，可在不改变机身朝向的前提下完成任意方向平移、原地零半径回转动作，适配实验室狭小空间内的物料转运、教学演示平台搭建、小型传感器搭载巡检等场景，尤其适合对空间走位精度要求较高的桌面级作业环境。设计阶段优先考虑了模块化叠装需求，每层三角台板的边缘预留了统一规格的立柱安装孔位，孔位间距与全向轮的安装支座做了错位避让，用户可根据实际搭载的元器件高度自由增减层数，无需重新打孔加工台板，单层层板的中心区域预留了圆形走线孔，方便不同层间的供电、信号线路规整排布，避免线束外露干扰轮组运动。台板采用等边三角形构型，相比同面积的矩形台板，三个轮组的受力点完全落在三角形顶点位置，机身重心始终处于三个轮组支撑点构成的稳定三角形内部，即使单侧搭载偏重的传感器模块，也不会出现侧倾风险，轮组安装座与台板采用嵌入式连接结构，轮轴的安装基准面与台板底面保持严格平行，保证全向轮的辊子与接触面完全贴合，避免出现单个轮组悬空导致的运动打滑、走位偏差问题。从安装边界来看，单层台板的外接圆尺寸适配常规桌面级作业空间，叠装后的总高度可根据层数灵活调整，最底层台板与地面的预留间隙经过校核，可越过常见的桌面线缆、细小接缝等障碍，不会出现底盘剐蹭问题；每层台板的边缘做了倒角处理，避免叠装操作时划伤操作人员，立柱与台板的连接采用沉头孔设计，紧固件完全沉入台板内部，不会突出表面影响上层模块的安装。全向轮的辊子采用交错排布结构，运动过程中不会出现轮组切换的卡顿感，三个轮组的驱动模块安装位预留了统一的电机安装孔，适配常规的小型直流减速电机，用户可根据负载需求更换不同扭矩的驱动单元，无需修改台板结构。台板表面预留了多组不同规格的安装孔位，可直接固定单片机、电池模块、传感器支架等常用元器件，无需额外加装转接板，整体结构兼顾了拓展灵活性与运动稳定性，适合作为小型移动机器人的基础底盘进行二次开发，也可直接用于教学场景下的全向运动原理演示。
