高精度ER25接口风冷铣削电主轴结构设计

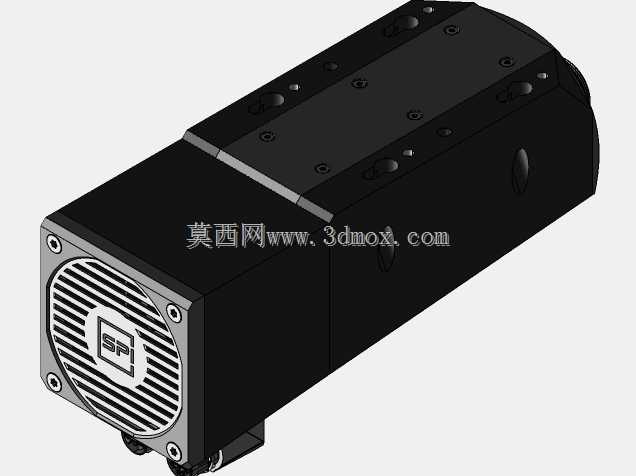

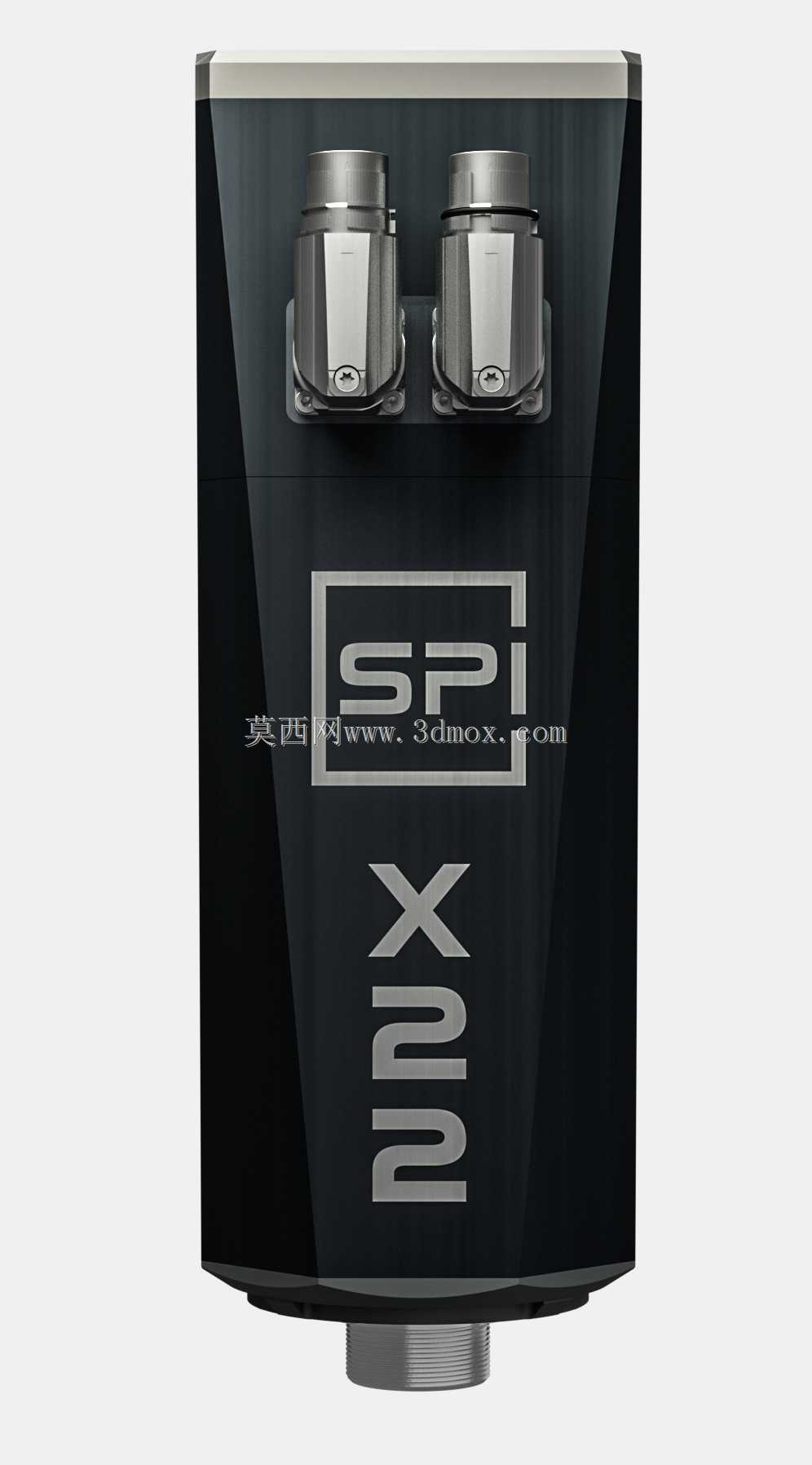

这款电主轴主要面向中小型CNC铣削加工场景，可适配立式加工中心、小型龙门铣、雕铣机等设备的主轴单元改造或新机装配，尤其适合对安装空间有严格限制的紧凑型加工设备，能完成钢件、铝合金、复合材料等常见工件的铣削、钻孔、攻丝等常规机加工工序。从结构设计来看，这款主轴将主轴支架直接集成在壳体内部，省去了额外的安装支座结构，整体重量控制在较低水平，能大幅降低设备Z轴的负载惯量，提升主轴进给时的动态响应速度，在高速往复进给加工时可有效减少Z轴的跟随误差，提升加工轮廓的精度。冷却方式采用风冷设计，搭配24V独立风机对线圈端、轴承位进行定向散热，相比水冷主轴省去了外接冷却水路、水冷机的配套成本，也避免了冷却液渗漏导致的线圈烧毁、轴承锈蚀风险，更适合配套在小型加工设备或者移动式加工工位上使用。主轴前端采用ER25标准换刀接口，可夹持对应规格的铣刀、钻头等刀具，换刀操作便捷，夹持精度稳定，能满足常规加工的刀具装夹需求。轴承配置选用高精度主轴轴承，可支撑主轴达到较高的额定转速，在高速切削时能保持较低的径向跳动，保障加工表面的光洁度与尺寸精度。密封结构采用创新迷宫密封设计，可有效阻挡加工过程中产生的切屑、切削液、粉尘进入主轴内部，延长轴承与内部线圈的使用寿命，减少日常维护的频次。安装边界方面，主轴主体采用近似方形的壳体结构，安装时可直接通过壳体侧面的安装位固定在设备主轴安装板上，不需要额外设计定制抱座，降低了设备配套的结构设计难度；底部出线接口采用标准螺纹连接，接线时可快速完成动力线、温控线的对接，集成的温度控制模块可实时监测线圈、轴承部位的运行温度，出现超温情况时可及时反馈给设备控制系统，避免主轴过热损坏。整体设计紧凑，集成度高，在有限的体积内整合了动力输出、散热、温度监测、刀具装夹等全部功能，德国制造的工艺标准也保障了主轴的长期运行稳定性，可根据不同加工需求选配不同功率、极数的配置，适配从轻工雕铣到重载金属切削的不同加工场景。
