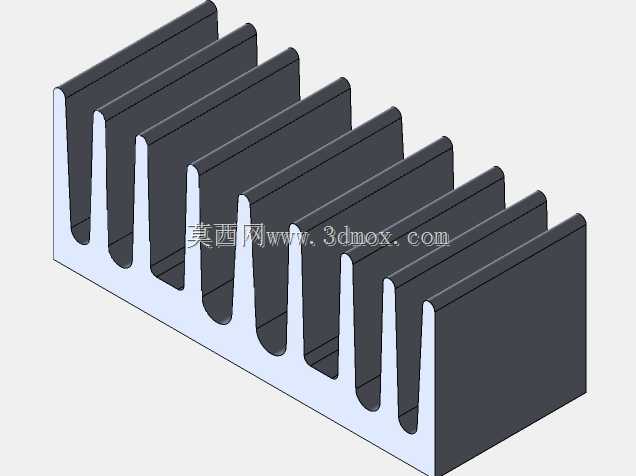

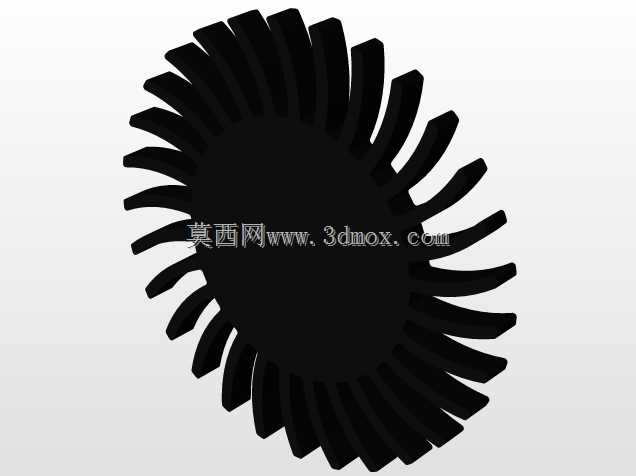

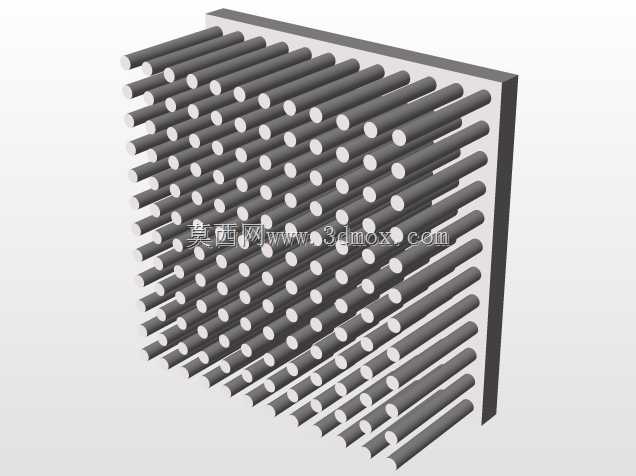

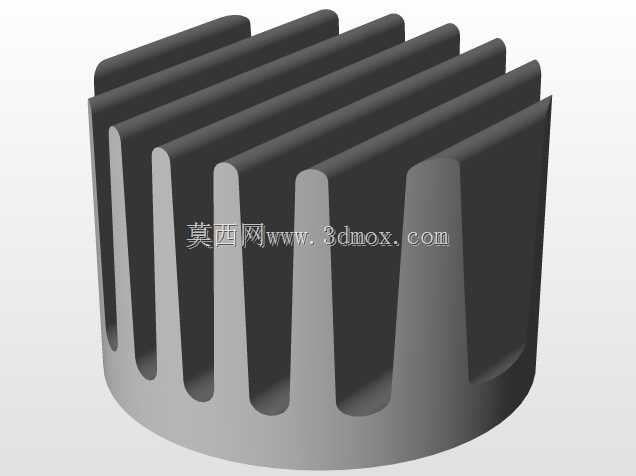

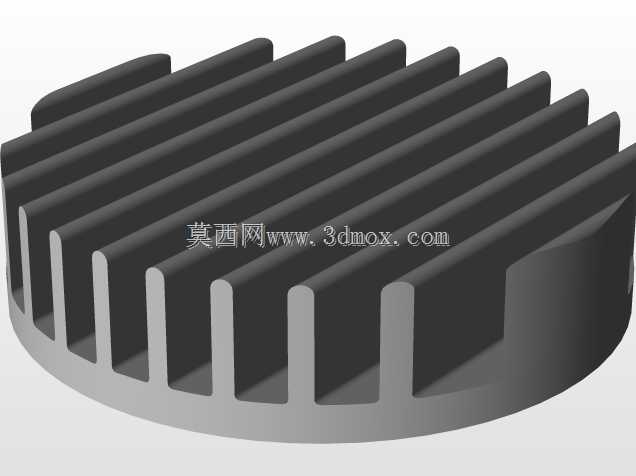

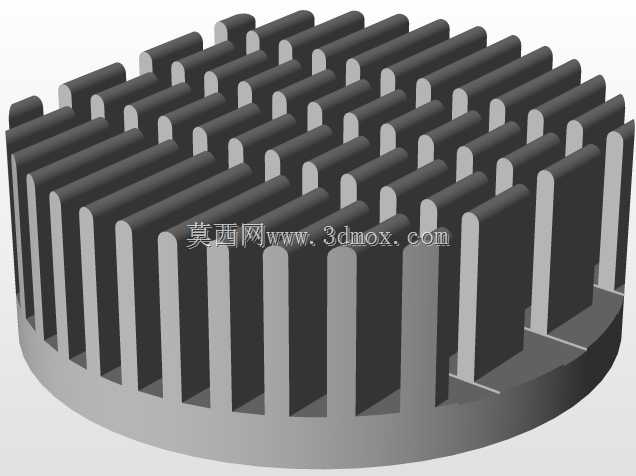

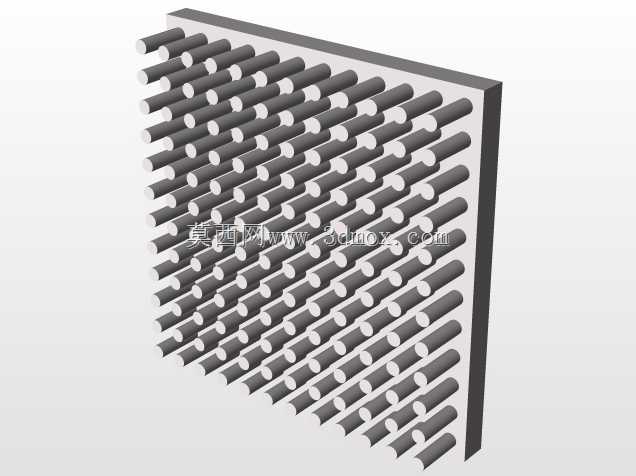

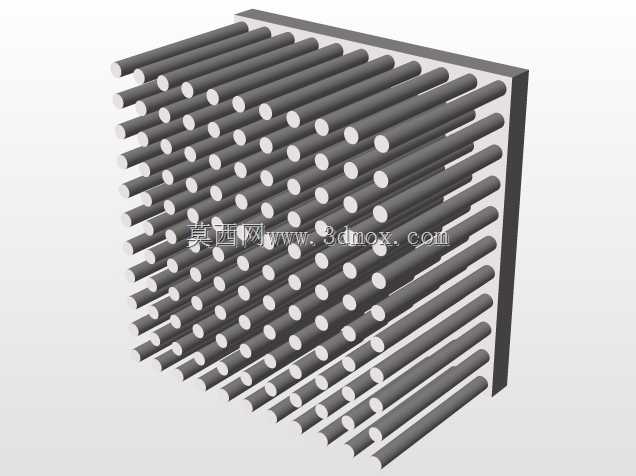

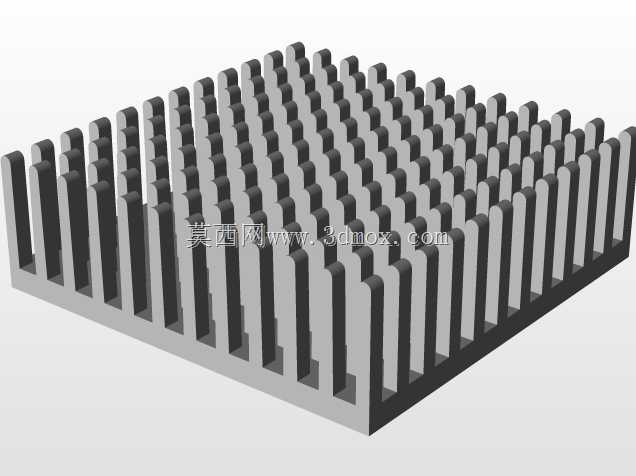

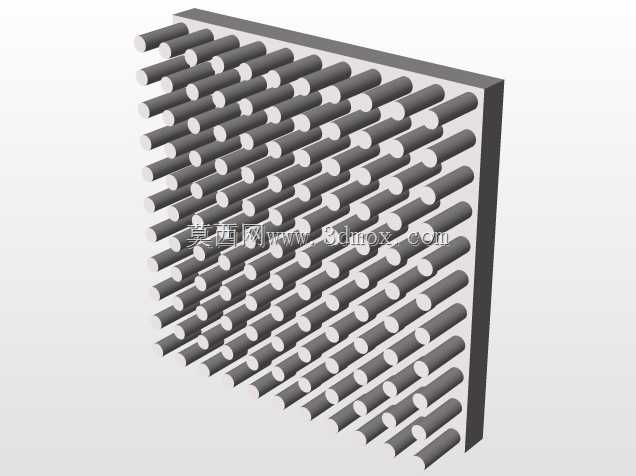

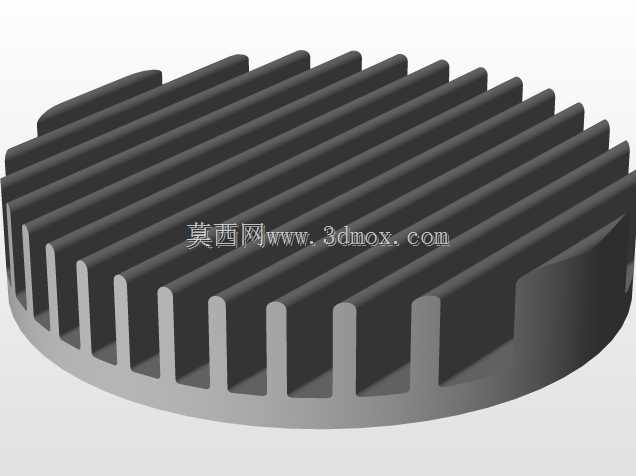

电子线路板用梳齿型铝制散热结构

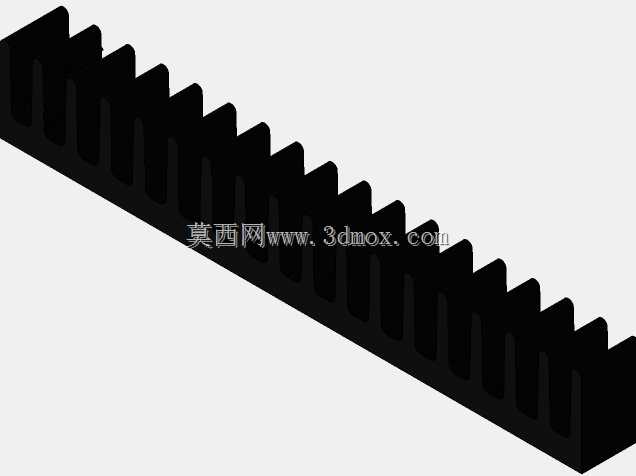

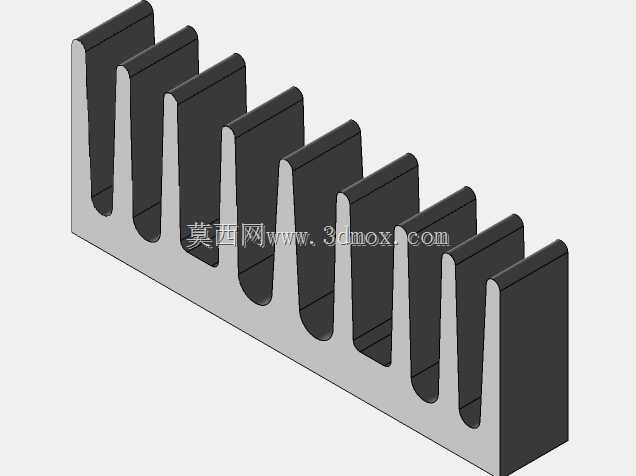

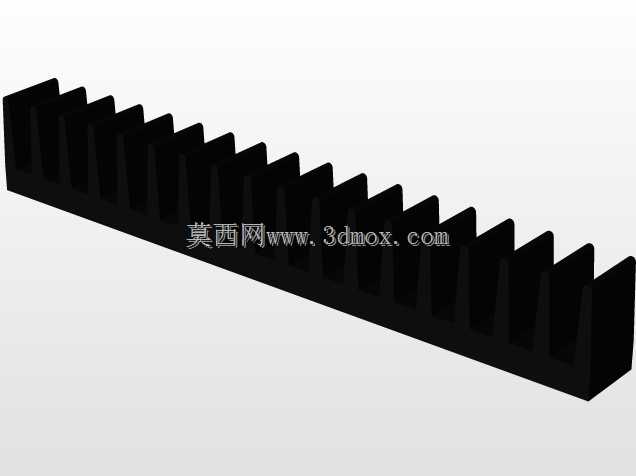

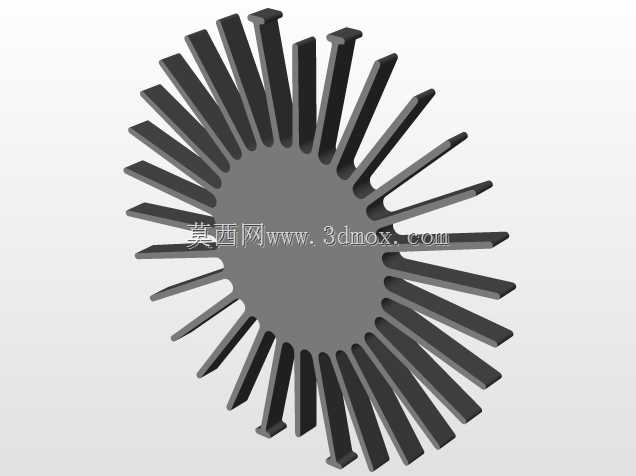

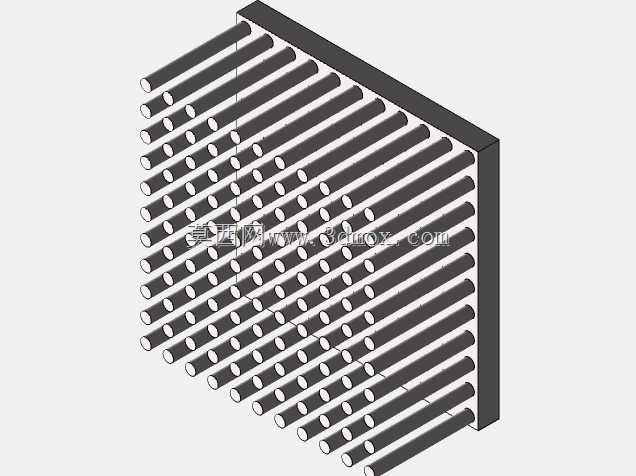

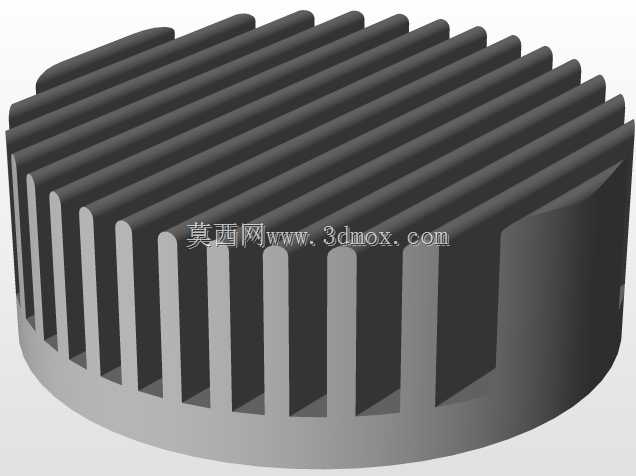

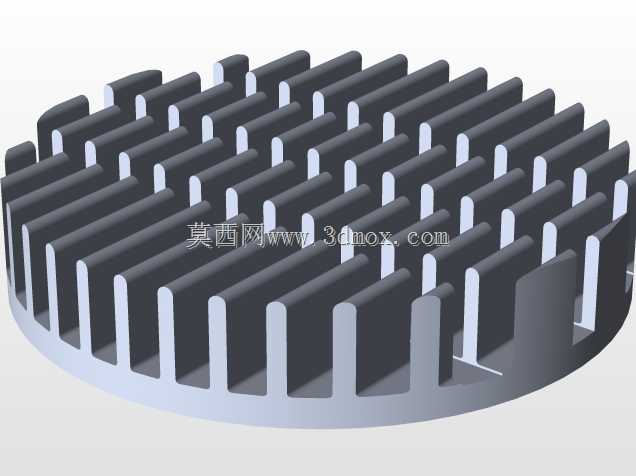

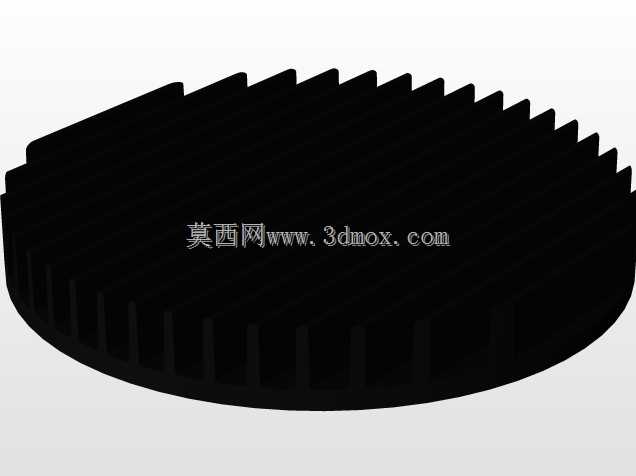

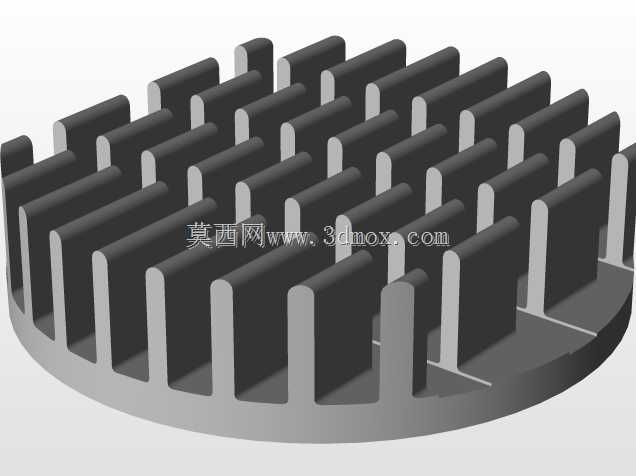

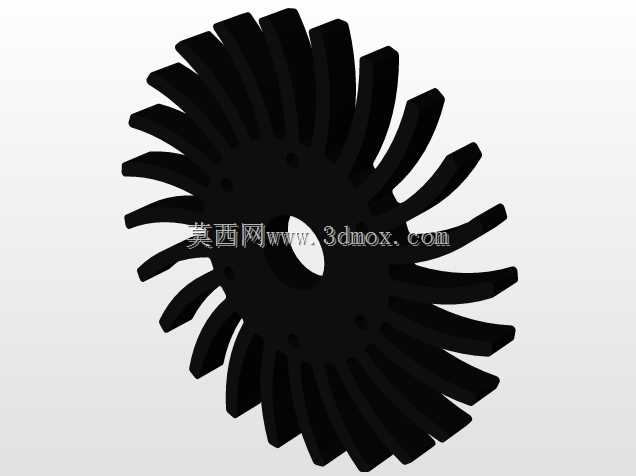

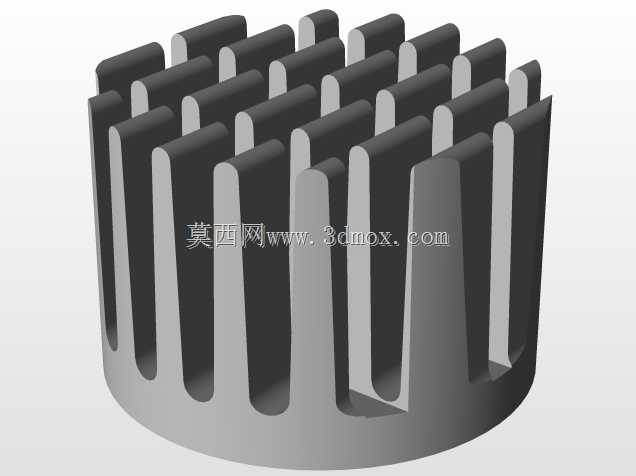

这类梳齿结构的散热件，主要面向中小功率电子线路板的被动散热场景，常见于工控板卡、小功率驱动模块、嵌入式主控板这类没有强制风冷空间的设备内部，用来把功率器件、主控芯片工作时产生的热量快速导走，避免器件结温过高触发降频甚至烧毁。从结构设计来看，整体采用等距排布的直立鳍片结构，鳍片根部和底座一体衔接，没有拼接缝隙，能最大程度降低接触热阻，鳍片之间的开槽做了圆弧过渡处理，一方面是加工时减少应力集中，避免铝型材挤出成型时出现开裂变形，另一方面也能让鳍片间的空气形成自然对流通道，热空气顺着槽道向上流动时不会被直角结构阻滞，提升被动散热的效率。底座部分做了平整的安装面，没有额外的凸台结构，安装时可以直接贴合在芯片表面或者导热垫上，安装边界的适配性很强，既可以通过背胶直接粘贴固定在小尺寸PCB上，也能在底座预留的孔位通过螺丝锁紧在功率器件的安装位上，鳍片的高度控制在常规板卡元件限高范围内，不会和机箱内的其他板卡、排线产生干涉。设计时没有做多余的异形结构，整体采用对称式排布，重心完全落在底座中心，安装后不会因为设备振动出现偏斜移位，鳍片的厚度经过匹配计算，既不会因为过薄导致加工时容易弯折变形，也不会因为过厚挤占过多的鳍片间距，减少有效散热面积。实际选型使用时，这类散热结构不需要额外搭配风扇，没有运转噪音和寿命损耗，很适合用在对静音要求高、长期连续运行的嵌入式设备里，鳍片表面做了本色氧化处理，既能提升铝表面的辐射散热能力，也能避免长期使用出现氧化锈蚀，维持散热性能的稳定。在三维建模过程中，这类结构需要重点关注鳍片根部的圆角参数、鳍片间距的一致性，以及底座安装面的平面度公差，避免加工出来的成品和芯片表面贴合不严，出现接触热阻过大的问题，同时鳍片的拔模角度要符合铝型材挤出的工艺要求，不能出现倒扣结构，保证量产时可以一次挤出成型，不需要后续额外的铣削加工，控制生产成本。
