十路直插式拨码开关三维结构设计

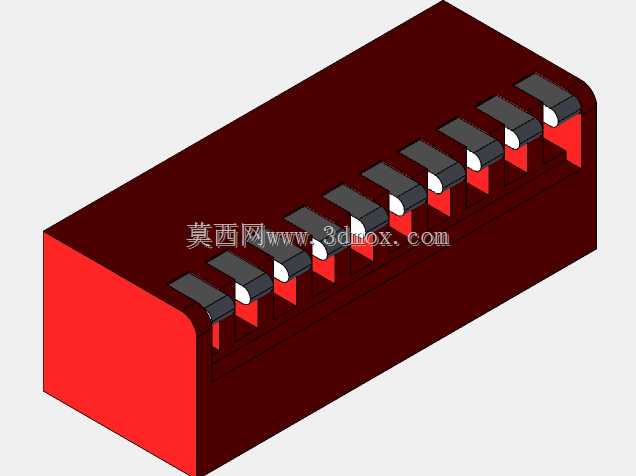

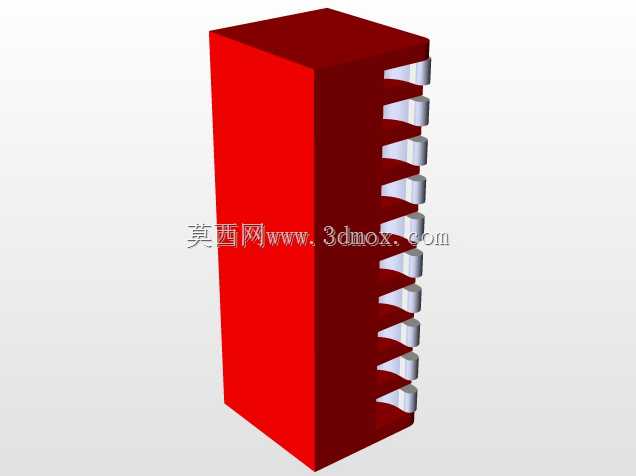

这款十路拨码开关的三维结构，完全贴合直插式DIP器件的实际装配需求做的细节还原，做电路板布局、工控板卡设计的时候经常会用到这类器件，很多刚入行的结构工程师容易忽略这类小元件的安装边界，导致后期PCB打样回来出现元件干涉、外壳合不上的问题，这个模型刚好能补上选型阶段的空间校核缺口。从实际应用场景来说，这类拨码开关常用在工控设备地址码设置、小家电功能档位切换、通信设备参数配置场景里，不需要额外的软件交互，通过手动拨弄每一路的拨杆就能实现通断状态切换，每一路对应一位二进制编码，十路组合就能实现1024种地址状态，足够覆盖绝大多数工业现场的设备寻址需求。设计上采用了标准的DIP直插封装结构，本体做了圆角过渡处理，避免生产装配过程中锋利边角划伤操作人员或者损坏周边线材，每一路拨杆的凸起高度做了统一限位，既保证手指拨动时有足够的触感反馈，又不会因为凸起过高在设备内部占用多余的垂直空间，拨杆下方的红色指示块能直观显示每一路的通断状态，拨到ON端时红色块露出，现场调试的时候不用拿万用表逐路测量，一眼就能确认当前编码状态。安装边界上，引脚间距完全遵循标准2.54mm排针间距规范，能直接匹配通用面包板、标准PCB焊盘尺寸，本体宽度、长度方向的尺寸都做了公差预留，建模时把引脚的插装长度也做了准确还原，做PCB封装设计的时候可以直接参考这个模型的投影轮廓做禁止布线区划定，避免出现焊盘与元件本体干涉的问题。内部结构的建模也还原了这类拨码开关的触点排布逻辑，虽然外观上看不到内部的弹片结构，但建模时预留了内部触点的安装空间，要是需要做器件的耐温、抗振动仿真，也能基于这个模型拆分出内部腔体做进一步的细节补充。做整机结构设计的时候，这类小元件的三维模型准确度直接影响到内部走线空间、外壳开孔位置的确定，很多人做设计时随便找个方块代替拨码开关，后期开模后才发现拨杆被外壳挡住没法操作，这个模型把每一路拨杆的拨动行程都做了还原，装配时可以直接模拟拨杆的活动范围，提前预留出足够的操作空间，不用等到样机阶段再反复修改外壳模具。另外本体两侧的定位凸台也做了细节还原，波峰焊的时候这两个凸台能卡在PCB的定位孔里，避免焊接过程中器件偏移导致的虚焊问题，建模时把凸台的尺寸、位置都和实际器件做了对齐，做PCB定位孔设计的时候可以直接提取对应尺寸，不用再反复核对器件规格书。
