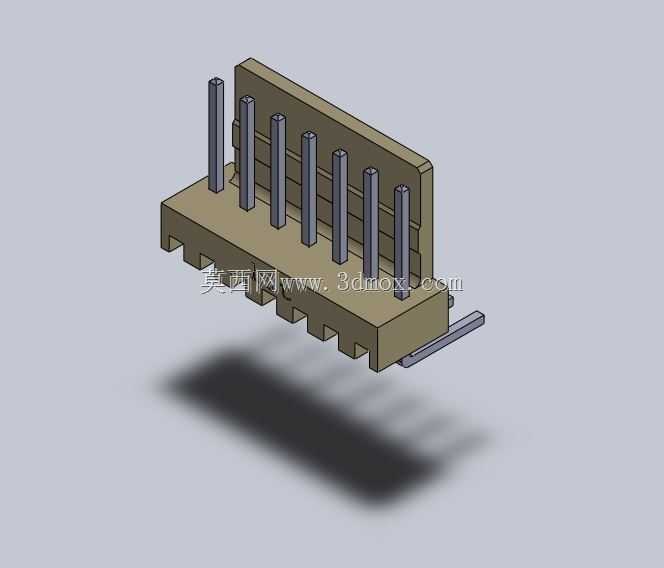

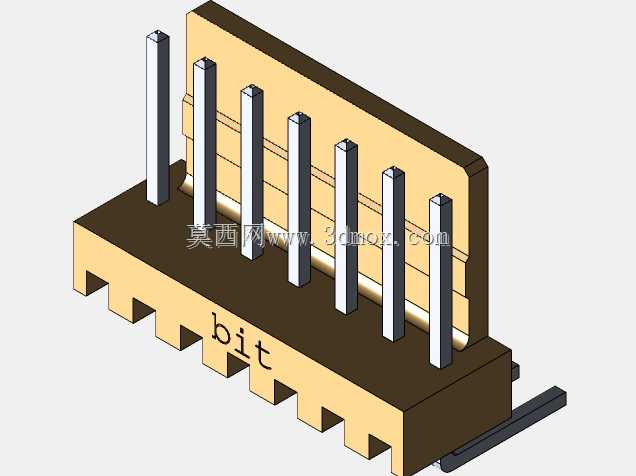

莫仕2.54间距7针带倾角接插件结构

在消费电子、工业控制板卡的板间连接场景里，这类带倾角的针座接插件一直是小空间布线的常用选型，区别于直插式针座，倾斜出针的结构能让线束出线方向避开板上高耸的电容、散热片等元器件，减少装配时的线束弯折应力，也能压缩整机内部的垂直方向安装空间，很多手持检测设备、小型工控模块的内部板卡连接都会优先选用这类结构。从实际使用的角度看，这款接插件的针间距设定为2.54毫米，是行业内通用的标准间距，适配常规的2.54mm间距排线、压接端子，不需要定制配套的连接端，选型替换的通用性很强，7针的引脚数量刚好覆盖小功率信号传输、低压供电的常见需求，不会出现引脚冗余浪费，也能满足多数传感器信号、低速通讯信号的传输通道数量要求。设计上首先考虑的是PCB安装的定位精度，底座下方设置的定位柱能在波峰焊或者回流焊之前，直接卡入PCB对应的定位孔中，避免焊接过程中接插件偏移导致的虚焊、引脚错位问题，底座的塑封结构采用高低台阶设计，贴板安装时底座底面和PCB板面完全贴合，不会出现焊接后接插件倾斜的问题，焊盘对应的引脚伸出长度刚好满足焊锡浸润的要求，既不会因为引脚过长导致焊盘连锡，也不会因为引脚过短造成焊接强度不足。倾斜的插针角度经过实际装配验证，能让配套的排线插接后顺着倾斜方向自然延伸，不会和相邻位置的接插件、板上元件产生空间干涉，插针的根部做了加粗加固处理，多次插拔后也不会出现插针歪斜、根部断裂的问题，塑壳侧边的卡扣结构能和配套的插头实现锁止，设备运输或者受振动冲击时不会出现接插件松脱导致的信号中断问题。安装边界上，这款接插件贴板安装后，垂直于板面的高度比同规格直插件低近三分之一，对于内部空间紧凑的薄型设备来说，这个尺寸优势非常明显，沿插针排列方向的总长度刚好匹配7针2.54间距的尺寸要求，两端预留的塑壳壁厚不会占用额外的板上空间，倾斜方向的伸出长度也经过核算，不会超出常规小板的板边范围，做PCB布局的时候不需要额外预留过多的避让空间，能有效提升板卡的面积利用率。实际选型使用的时候，只需要按照引脚间距在PCB上对应设置焊盘和定位孔，不需要额外做特殊的封装修改，焊接完成后插针的倾斜角度一致性好，插接配套端子时的插拔力保持在合适的区间，既不会因为插拔力过大导致装配困难，也不会因为插拔力过松造成接触不良，插针表面的镀层能满足长期使用的抗氧化要求，在常规工业环境的温湿度范围内，接触电阻能保持稳定，不会因为氧化造成信号传输异常。
