带轴实心斜齿传动齿轮结构设计

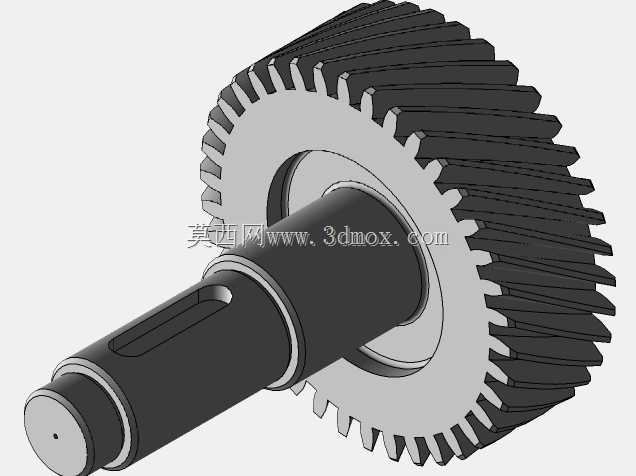

这款带轴一体的实心斜齿轮，主要应用在中小载荷的定轴传动场景中，常见于普通机床进给箱、小型输送设备驱动端、轻工包装机械的动力传递链路里，区别于分体式齿轮与轴的装配结构，一体轴齿设计从根源上消除了键连接带来的回程间隙，在正反转频繁切换的传动工位上，能大幅降低连接部位的冲击磨损，提升传动精度保持性。从结构设计逻辑来看，斜齿的齿向倾斜角度经过匹配计算，相比同模数直齿，啮合重合度提升近三成，传动过程中轮齿是逐步进入与退出啮合，运行噪音明显低于直齿结构，适合中低速连续运转的工况。轴段部分设计了标准平键键槽，用于和外接传动轮、联轴器做周向固定，轴端的中心定位孔是加工时的工艺基准，也可作为装配时的同轴度找正基准，轴肩位置做了过渡圆角处理，避免应力集中导致的轴段断裂风险，齿轮部分采用实心辐板结构，没有减重孔设计，适合小直径齿轮的加工工艺，能减少铣齿、滚齿工序的装夹变形，保证齿形加工精度。安装边界上，轴段的各档直径匹配标准深沟球轴承的内孔尺寸，装配时轴承内圈抵靠轴肩实现轴向定位，齿轮齿顶圆与箱体内部预留足够安全间隙，不会和箱体内壁、润滑油路结构发生干涉，键槽的位置与尺寸符合通用平键标准，不需要定制非标连接件就能完成整机装配。实际使用中，这类实心轴齿的齿面接触强度足够应对恒定载荷的传动需求，斜齿的轴向力可通过轴端配置的推力轴承或者成对使用的角接触轴承抵消，不需要额外做复杂的轴向力卸载结构，整体结构紧凑，零件数量少，装配工序简单，在对传动平稳性有要求、安装空间受限的传动单元里，能有效缩减整体传动模块的体积，降低装配累计误差。建模过程中，齿形部分按照渐开线齿廓生成，齿向螺旋角与齿宽做了匹配，保证啮合时的接触长度覆盖全齿宽，避免偏载导致的局部齿面过早磨损，轴段的退刀槽、越程槽都按照机械加工工艺要求做了预留，不会出现加工时刀具无法走到的结构死角，所有过渡圆角、倒角尺寸都符合通用机械设计规范，能直接用于后续的工程图生成、工艺编制环节，也可作为同类型传动结构设计的参考样件，适配不同载荷参数下的结构改型需求。
