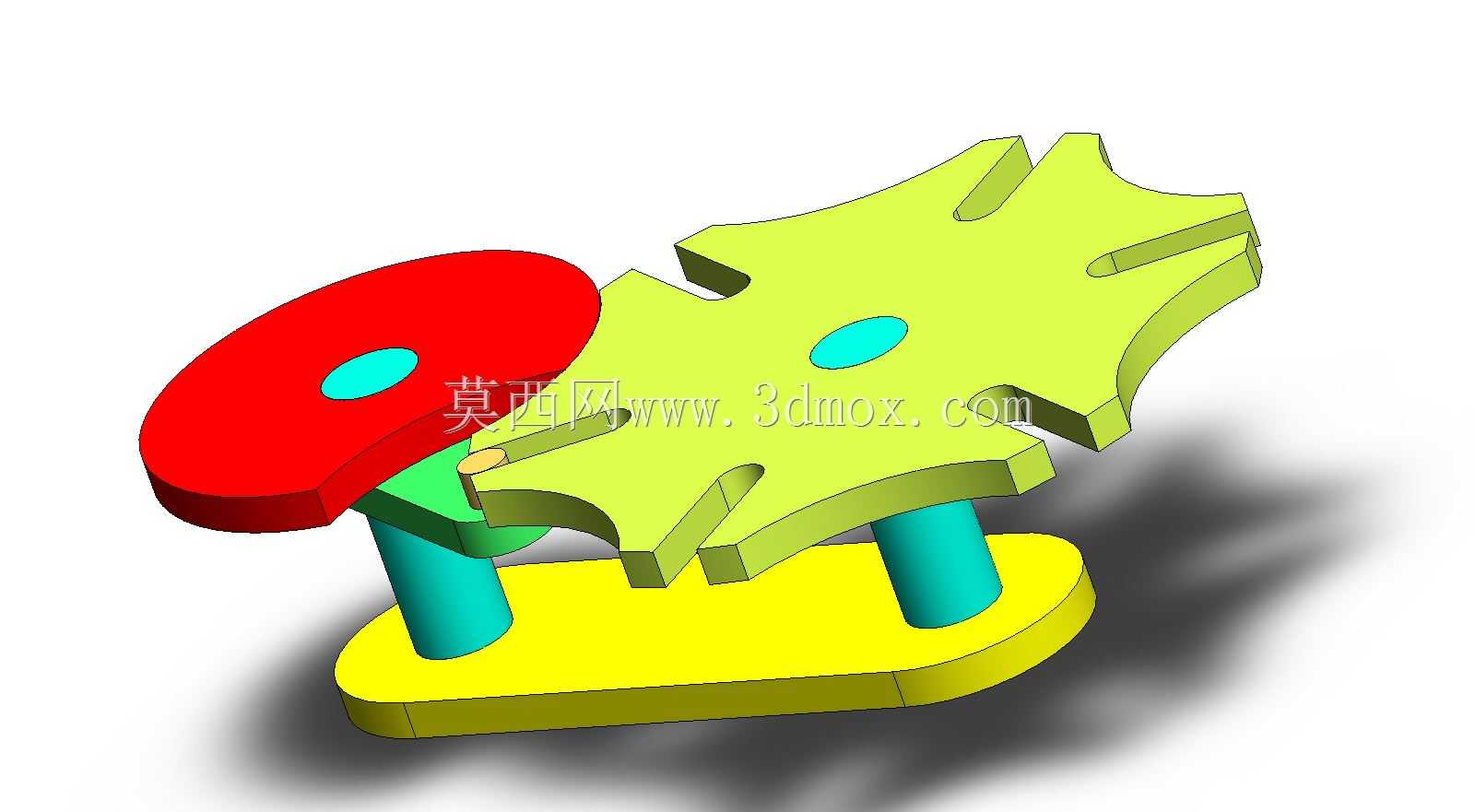

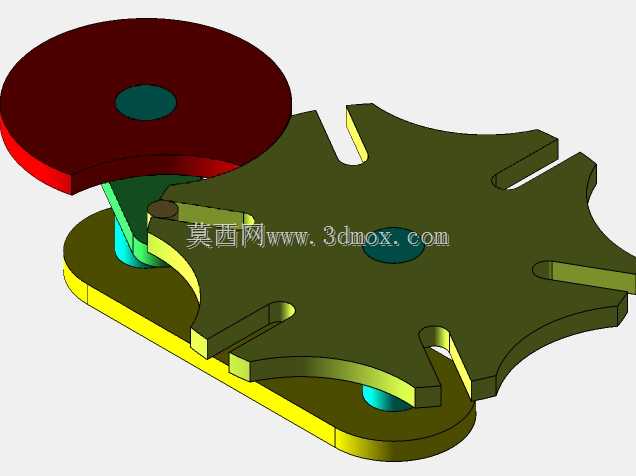

槽轮式间歇回转格涅瓦传动机构

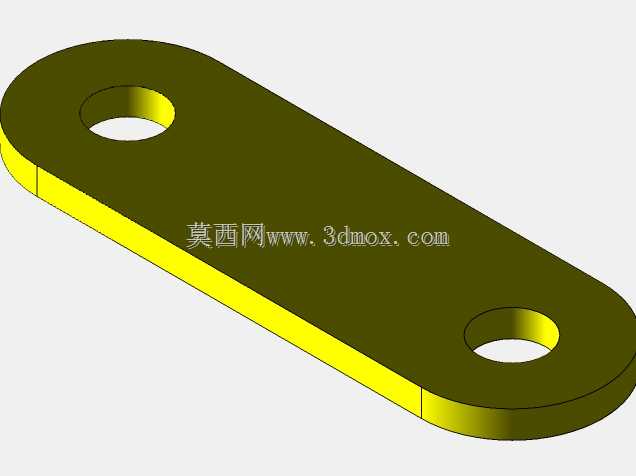

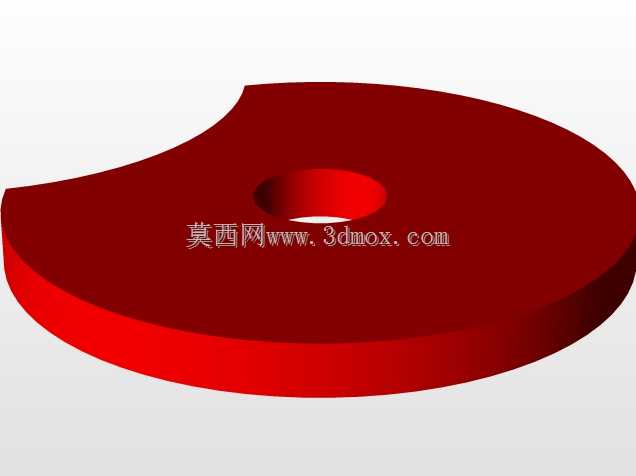

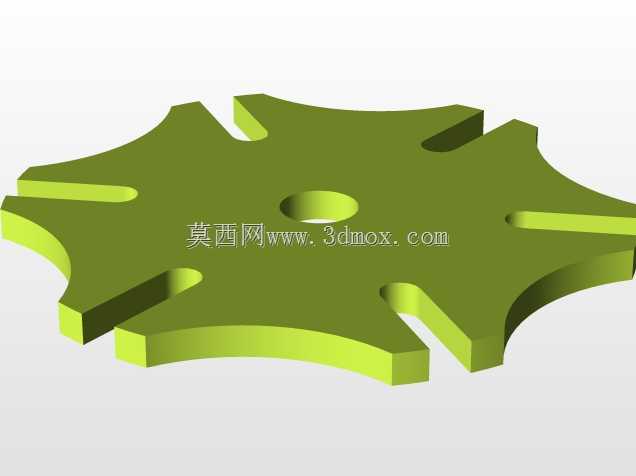

这套间歇传动结构是自动化生产线分度工位常用的核心执行部件，常被集成在多工位转台、灌装设备分度单元、纸盒包装间歇送进机构、小型冲压件步进送料台等设备中，用来实现主动件连续回转输入、从动件按固定角度做间歇停转的运动输出，相比棘轮传动，它的传动冲击更小，停位精度更稳定，适合中低速、轻载的间歇分度场景。整个机构的安装基准是底部的长方形安装底板，底板上预留两个垂直安装的支撑柱位，两个支撑柱的中心距是设计时最先确定的核心参数，直接决定主动拨盘和从动槽轮的啮合中心距，安装时需要保证两个支撑柱的轴线平行度控制在0.02mm以内，避免拨盘圆柱销进入槽轮导槽时出现卡滞、偏磨的问题。主动侧的红色圆盘是带圆柱销的拨盘，拨盘上的凸弧锁止面和槽轮的凹弧面在间歇停转阶段完全贴合，能保证从动槽轮在静止工位时不会因为外力出现偏移，不需要额外增加锁止定位结构，拨盘上的圆柱销直径和槽轮的导槽宽度采用H7/g6的间隙配合，保证销子进入和退出导槽时运动顺滑，不会出现硬接触冲击。从动侧的黄绿色槽轮是输出端，槽轮上均匀分布四个径向导槽，对应每次90度的分度回转角度，导槽的深度需要和拨盘的回转半径匹配，保证圆柱销在导槽内运动到最远端时，槽轮刚好完成单次分度转角，此时锁止弧刚好进入贴合位置，槽轮进入静止状态。设计时需要重点校核拨盘圆柱销进入导槽的瞬时角度，要保证销子进入时的速度方向和导槽的中心线方向重合，避免出现刚性冲击，减少运转时的噪音和零件磨损。槽轮的中心孔可以直接连接输出转轴，用来带动工位转盘、送料拨叉等负载，输出轴的支撑采用和支撑柱同基准的安装位，保证输出轴和槽轮的同轴度。整个机构的所有转动副都预留了润滑脂加注空间，适合长期在无油润滑或者定期补脂的工况下运行，整体结构紧凑，不需要复杂的电控程序就能实现固定节拍的间歇运动，在小型自动化设备中能大幅降低控制成本，减少电气故障点。安装时需要注意底板的平面度，避免支撑柱安装后出现倾斜，导致两个传动件的啮合面不在同一平面，出现运转卡滞、零件磨损加快的问题，调试时可以手动转动主动拨盘，检查每个分度工位的锁止弧贴合情况，确认圆柱销进出导槽时没有卡顿，再连接驱动电机进行带载测试。
