圆形底盘四角轮全向移动机器人结构

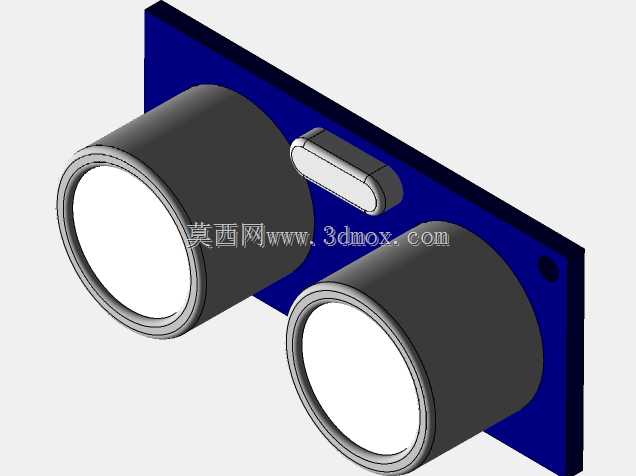

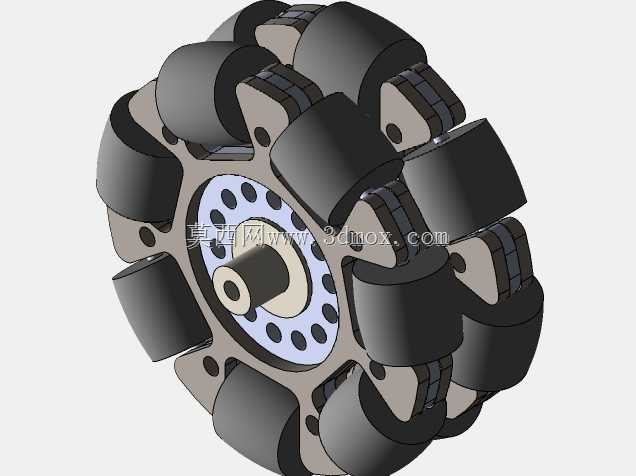

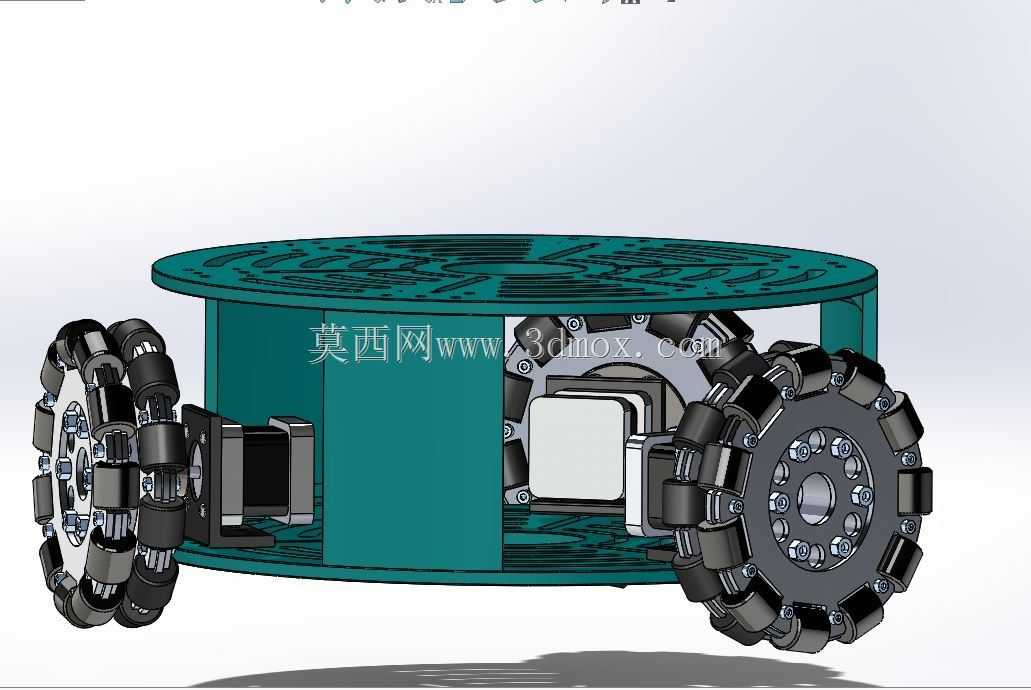

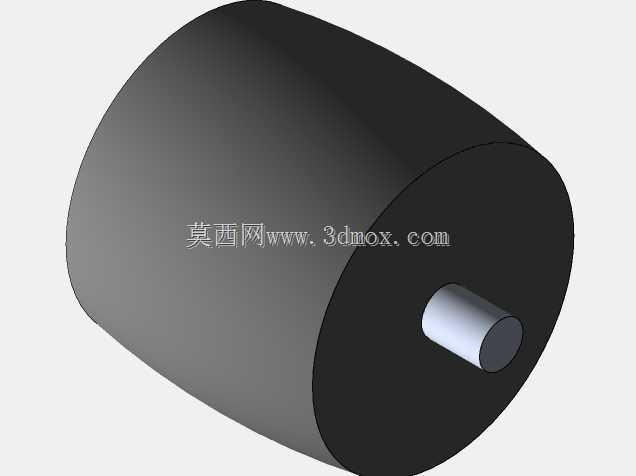

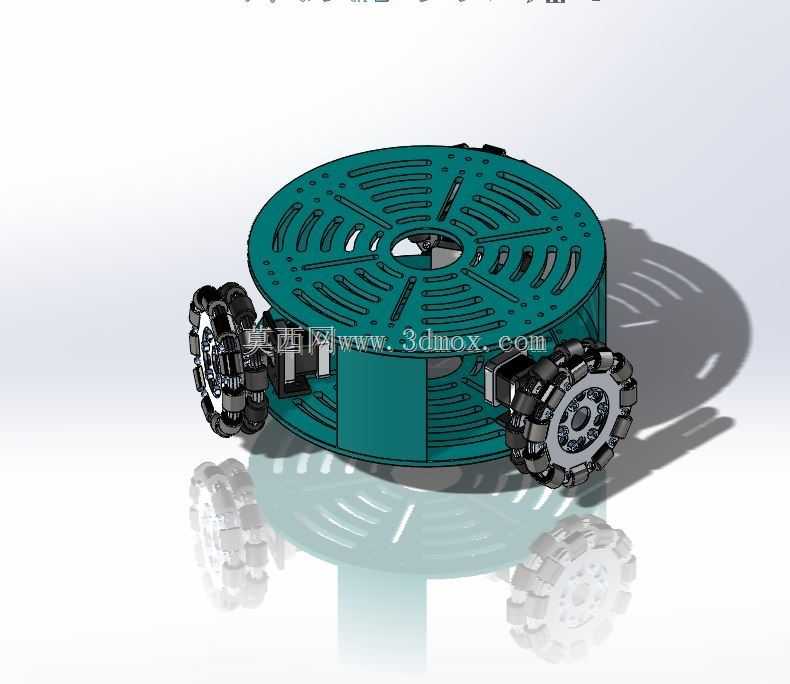

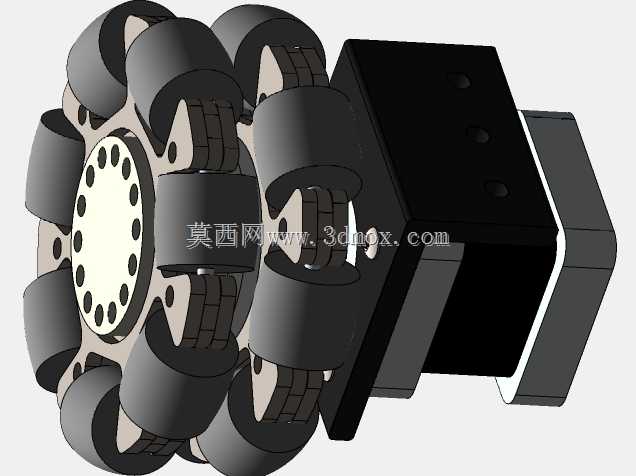

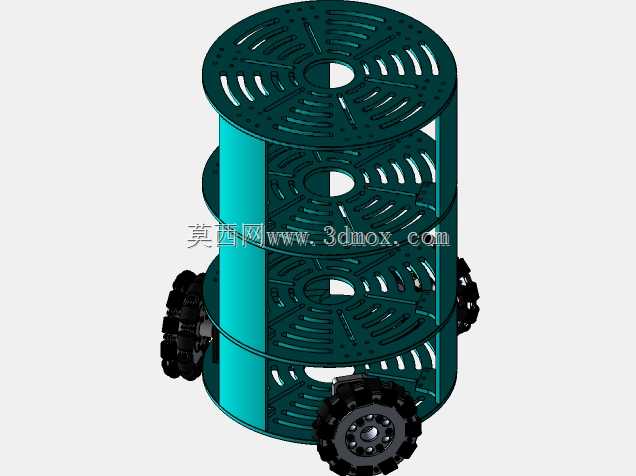

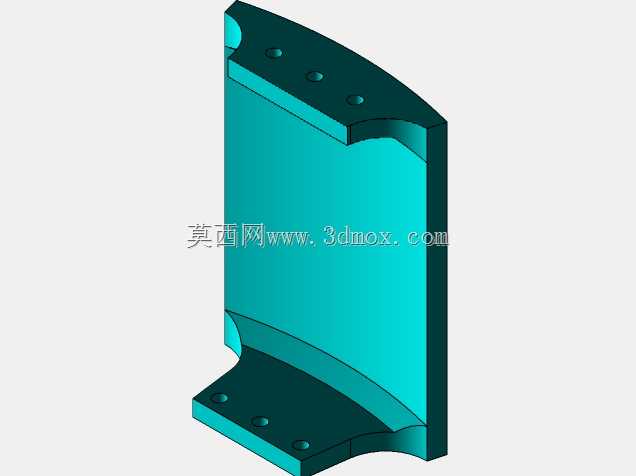

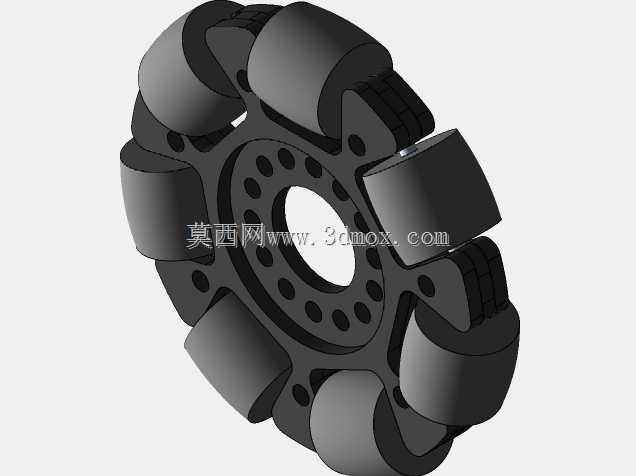

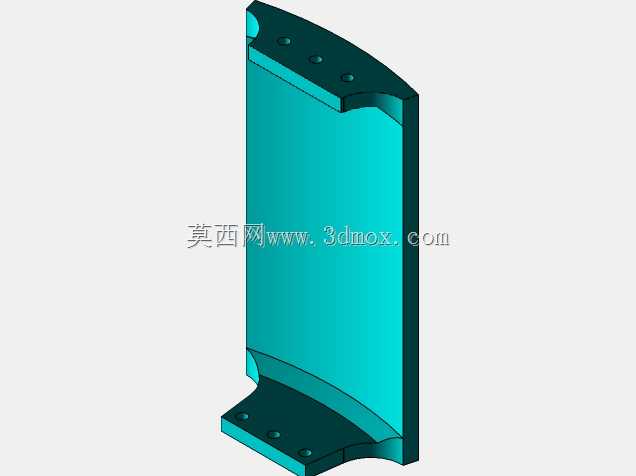

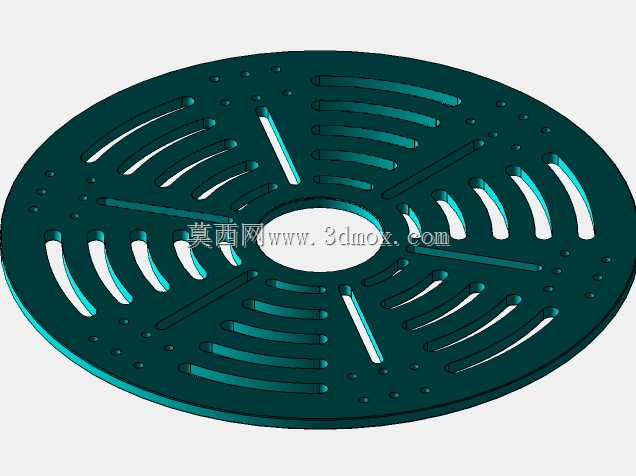

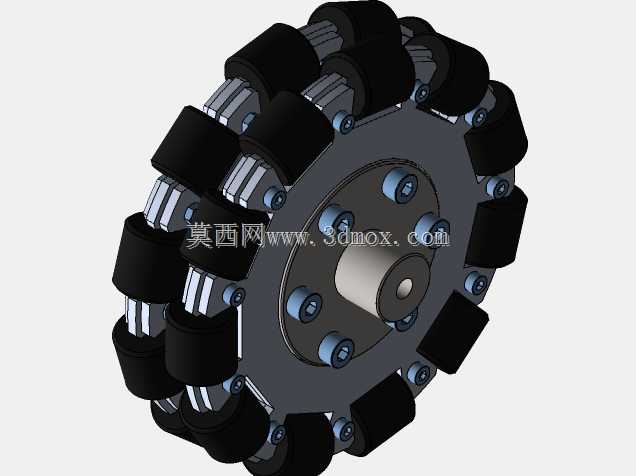

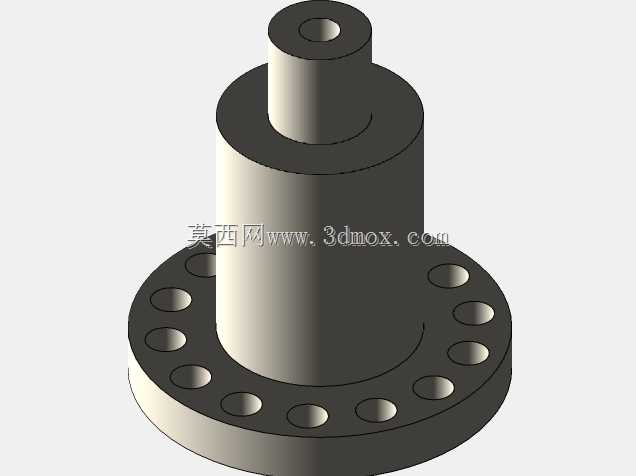

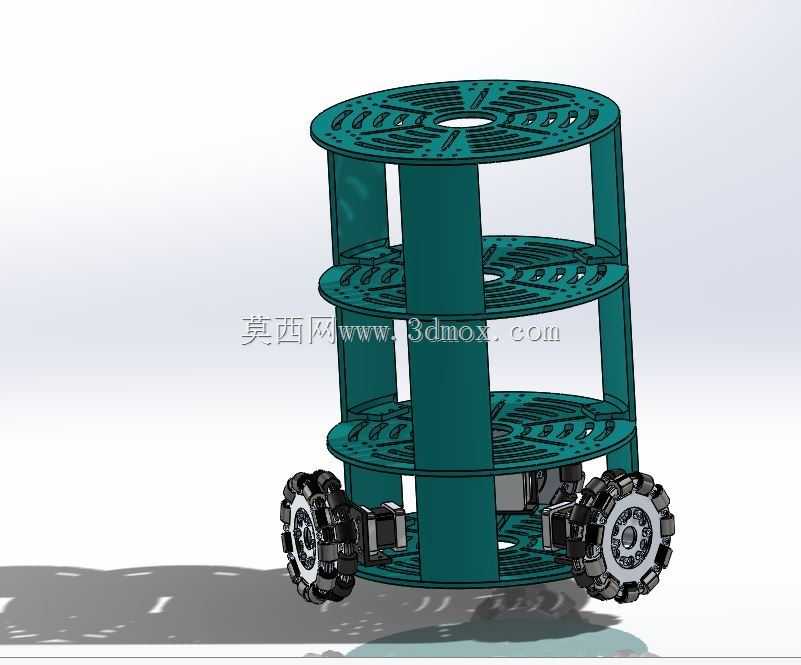

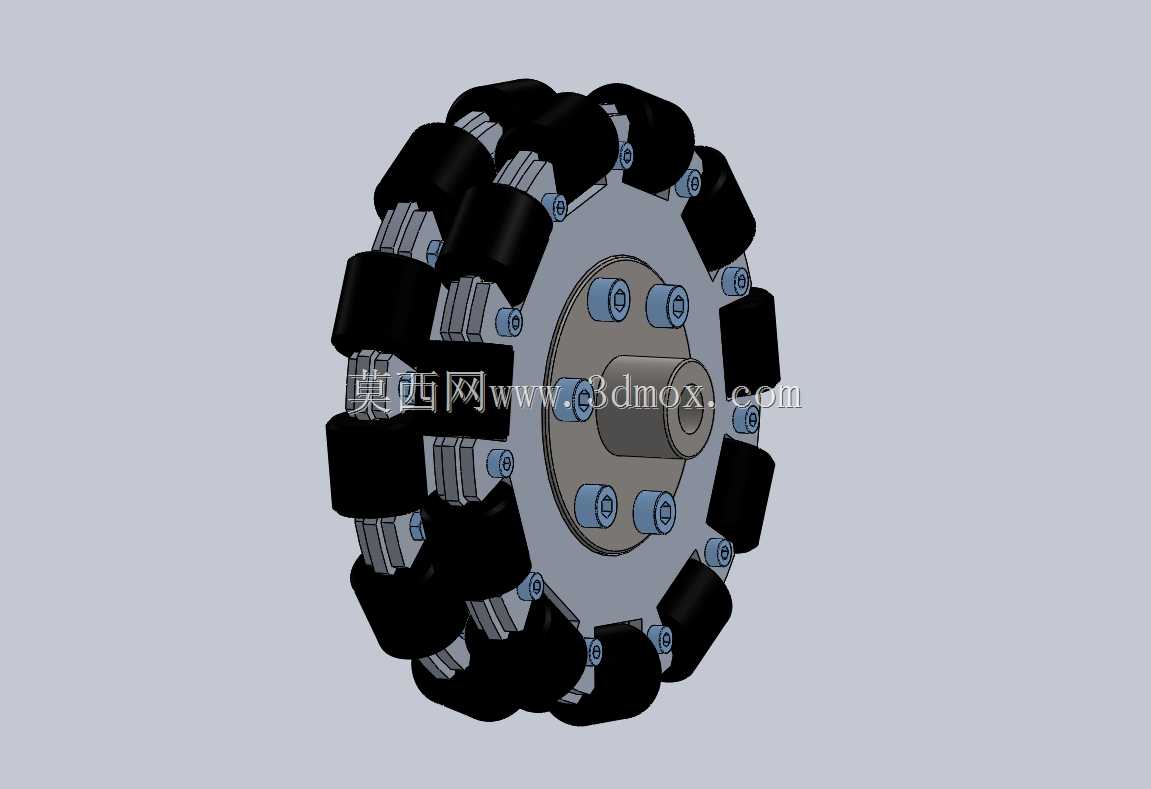

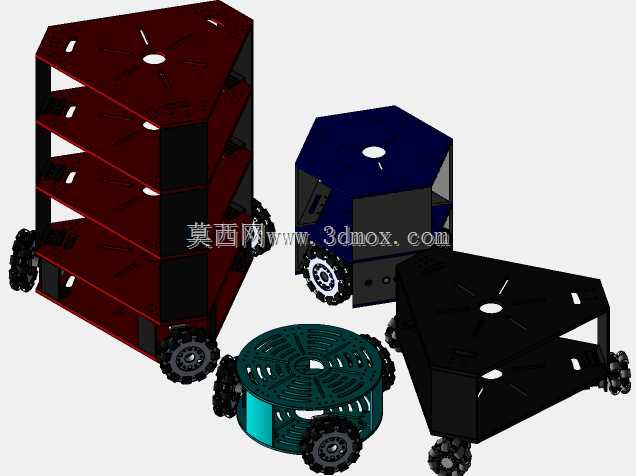

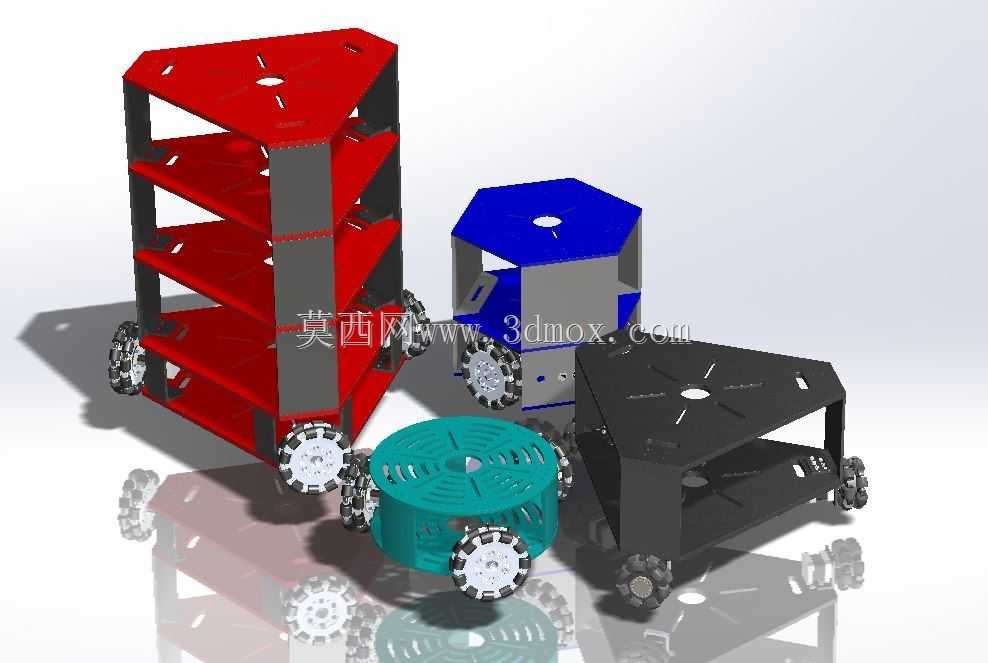

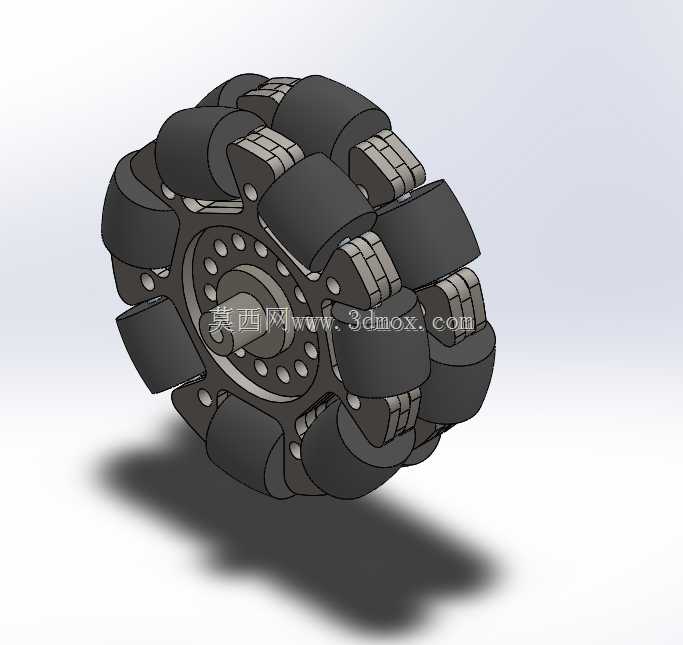

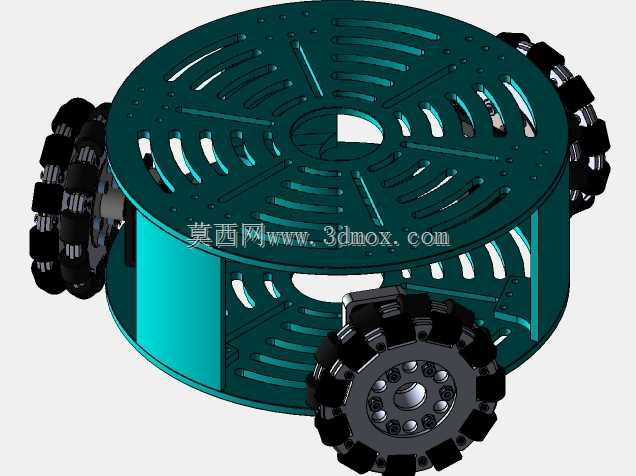

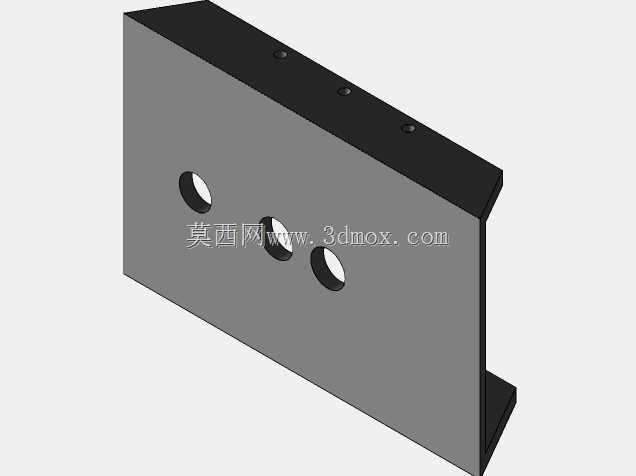

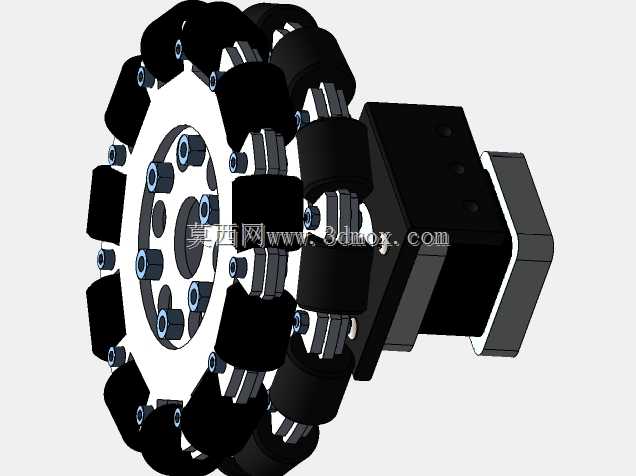

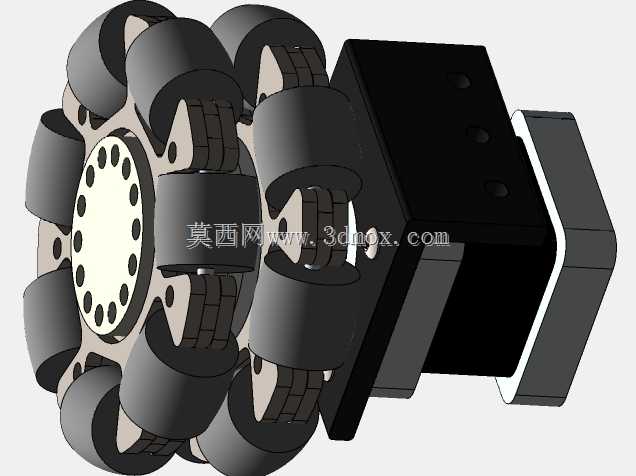

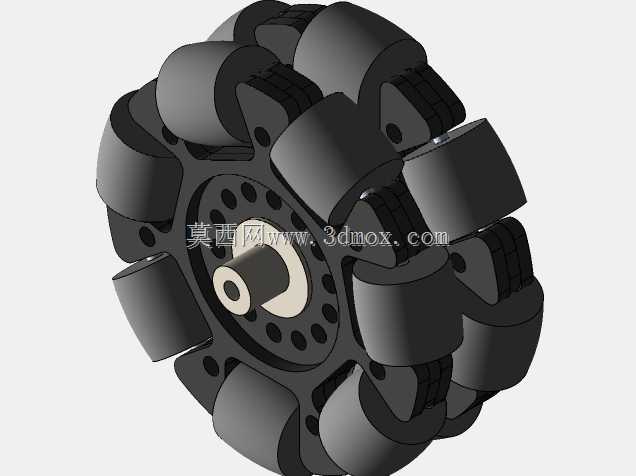

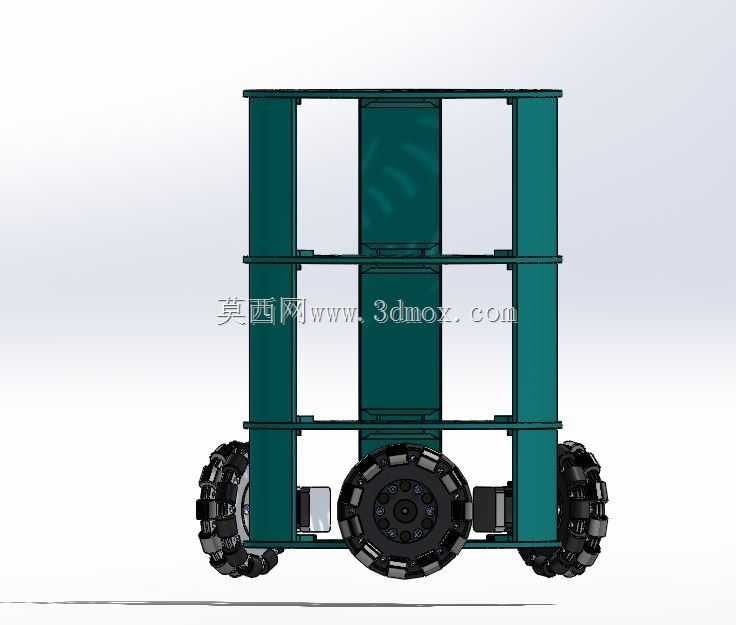

这款全向移动底盘采用四角轮布局，核心适配仓储分拣、实验室物料转运、狭小空间巡检这类对移动灵活性要求极高的作业场景，区别于常规差速驱动底盘，它无需转弯半径即可完成横向平移、原地自旋、斜向行进等动作，在通道宽度受限的作业环境里能大幅缩减通行预留空间，提升单位面积的场地利用率。底盘主体采用圆形镂空式机架设计，上下两层板均做了格栅式开槽处理，一方面是在保证结构刚性的前提下尽可能降低整机自重，减少行进过程中的惯量冲击，另一方面开槽结构也能为上层搭载的传感器、控制板、电池模块预留走线与散热空间，避免密闭机架带来的积热问题。四个驱动轮均匀分布在底盘圆周的四个象限位置，轮组安装座与机架主体采用一体式定位凸台设计，装配时无需额外做同轴度校准，能直接保证四个轮组的接地平面度，避免出现单轮悬空导致的动力损耗、行走打滑问题。从安装边界来看，圆形机架的外轮廓无突出棱角，在穿行狭窄通道、靠近设备边缘作业时不会出现边角剐蹭，机架上下层的预留安装孔位采用通用孔距设计，可直接适配常规的工控板、激光雷达、机械臂安装底座，无需二次打孔加工。设计过程中优先考虑了轮组的受力分配，四个轮组的承载支点刚好落在机架的环形受力筋上，上层加载负载时重量能均匀传导到每个轮组，不会出现局部应力集中导致的机架变形。轮组选用的是大接触面积的全向辊轮结构，辊轮外层包胶处理，在环氧地坪、水磨石地面等常见工业地面上都能保证足够的摩擦力，行进过程中不会出现硬轮接触产生的噪音与振动。机架侧壁采用围板拼接结构，既可以对内部的走线、电气元件起到防护作用，避免作业过程中杂物卷入轮组或者剐蹭线路，也能作为上层扩展结构的安装基准，围板上预留的槽位可直接加装防撞条、外置传感器支架，扩展不同作业场景下的功能需求。
