树莓派Zero摄像头柔性连接端部组件

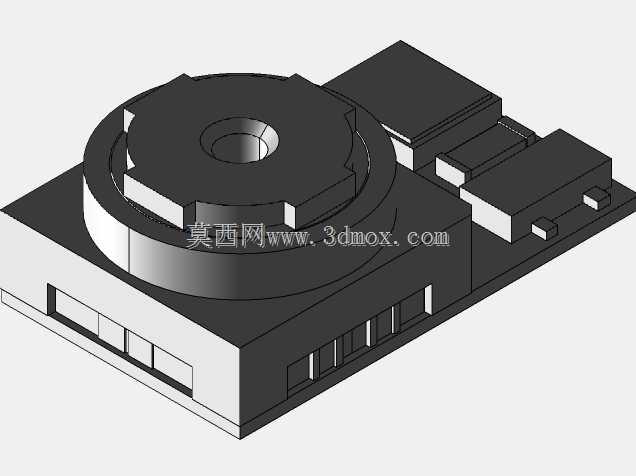

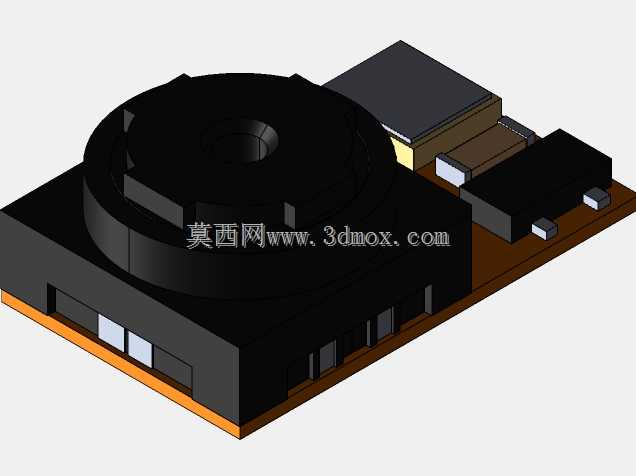

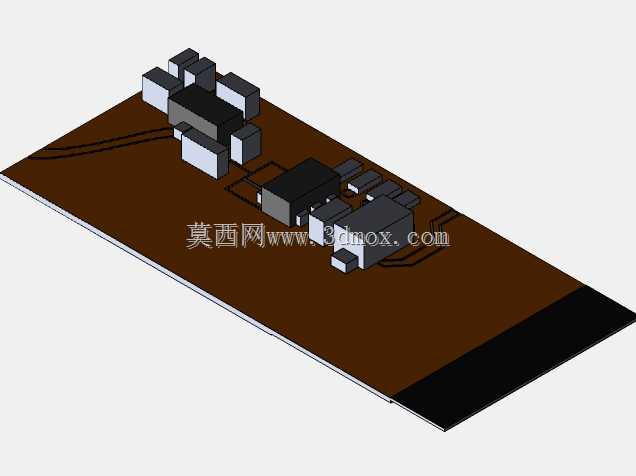

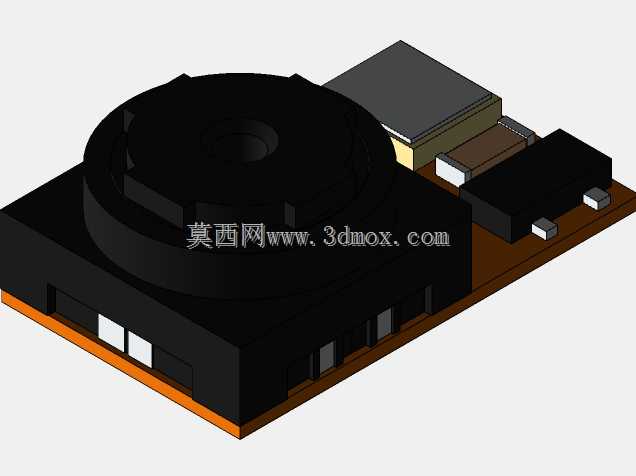

在嵌入式视觉项目开发、小型智能硬件原型搭建场景中，树莓派Zero这类紧凑型主控板的视觉扩展方案一直是结构设计的重点，本次涉及的摄像头端部连接组件，正是为解决板载视觉模块的安装适配问题设计的。不同于常规直插式摄像头模块，该组件在摄像头端部与主控连接端之间设置了柔性连接带，设计时优先考虑了紧凑型设备内部的走线避让需求，很多小型智能设备内部空间局促，主控板安装位置受外壳结构限制无法正对摄像头开孔位置，柔性带的存在可以让端部模块在一定范围内调整安装角度与位置，不需要额外设计转接支架来适配错位的安装位。从结构设计角度看，该组件的端部集成了摄像头感光元件的承载电路板，板上排布的阻容元件、接插件都按照1:1等比例还原，建模时严格参照实物的元件高度做了凸起处理，避免后续做装配干涉检查时出现误判，很多工程师在做整机结构设计时容易忽略板载元件的实际高度，导致外壳装配时出现顶壳问题，这类等比例建模的组件可以直接导入装配体，提前排查空间干涉风险。安装边界方面，该端部模块的基板采用矩形设计，边缘预留了标准的安装孔位，孔位间距匹配树莓派生态常用的摄像头固定尺寸，不需要重新打孔适配，柔性带的长度经过优化，既可以满足常规的错位安装需求，又不会因为带体过长导致内部走线杂乱，设计时建议先将端部模块固定在外壳的摄像头开孔位置，对准镜头光轴确保成像无遮挡，再将柔性带理顺连接到主控板的CSI接口位置，最后根据走线空间调整带体的弯折弧度，注意弯折半径不能过小，避免长期使用后内部排线出现断裂。实际应用中，这类组件广泛用于小型智能监控设备、桌面AI识别终端、便携式视觉检测装置的开发，建模时还原了所有板载元件的外形轮廓，导入三维装配环境后可以直接用于外壳结构的适配设计，不需要额外测量元件尺寸，能大幅缩短原型开发的结构设计周期，针对不同的安装场景，还可以基于该模型调整柔性带的长度，或者在端部基板上增加定位柱，匹配不同外壳的固定需求。
