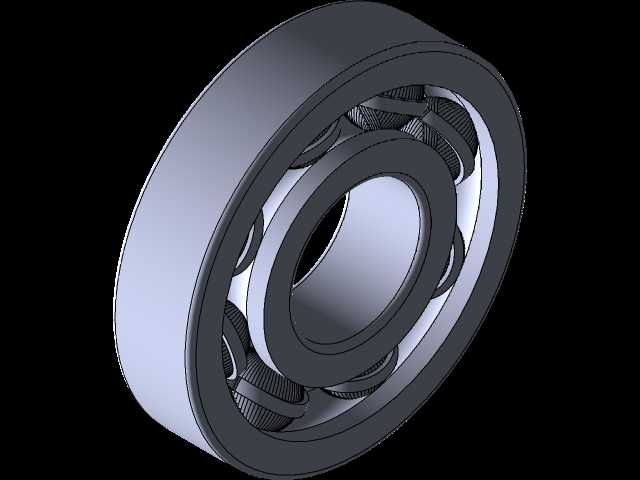

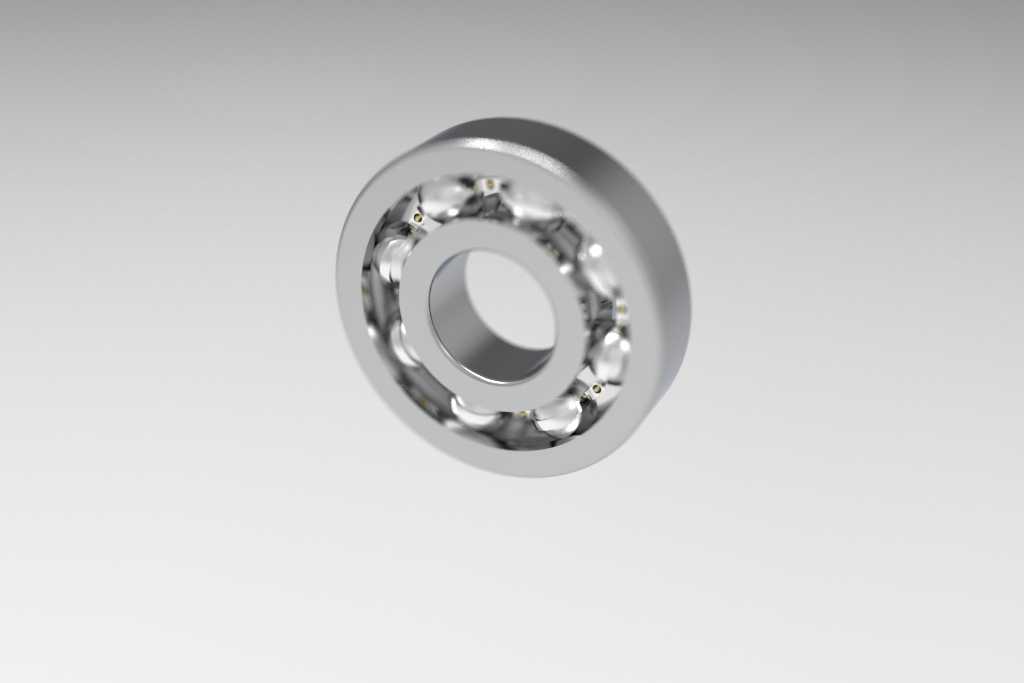

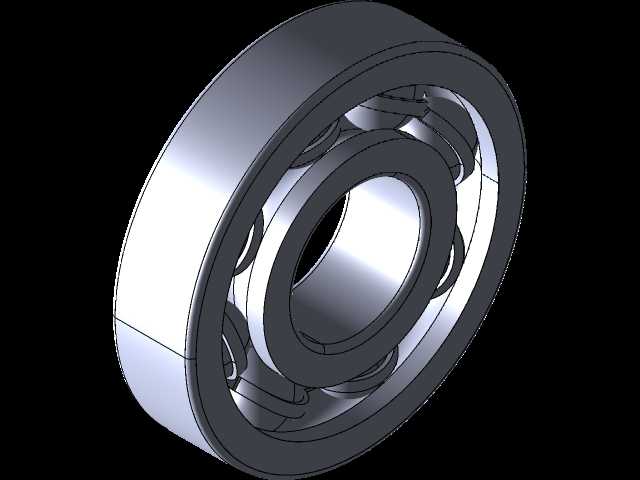

深沟球滚珠轴承机械结构三维数模

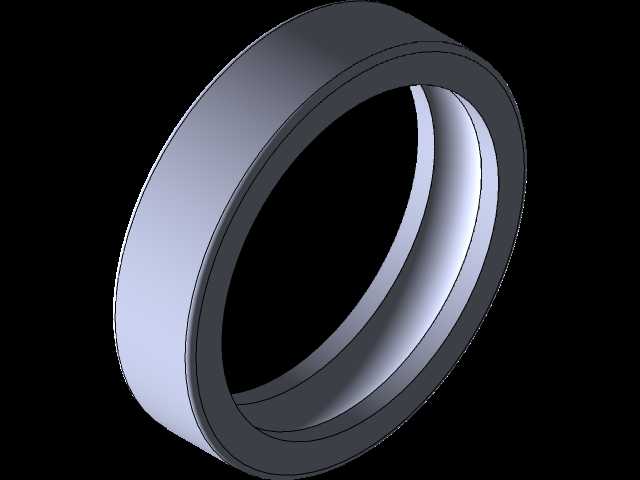

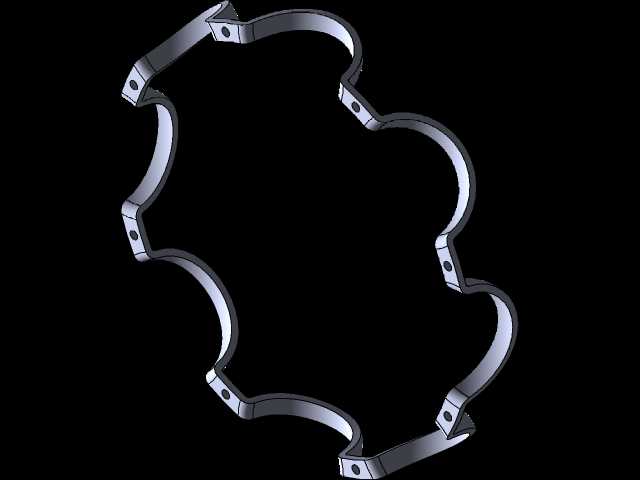

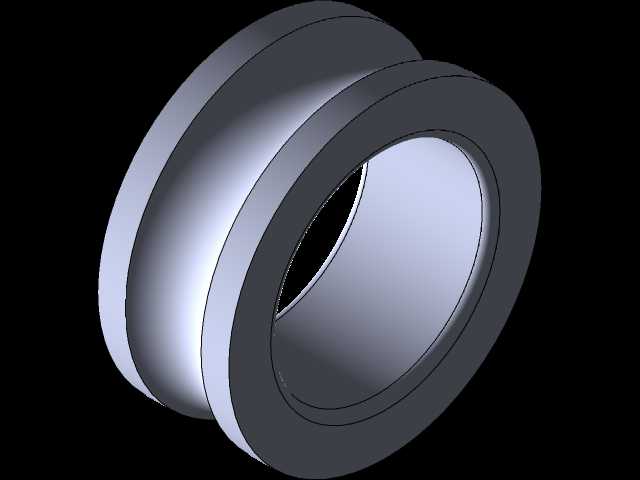

在各类旋转传动机构中，滚珠轴承是应用覆盖范围极广的支撑类部件，从中小型电机输出轴、机床主轴传动端，到输送线托辊、家用机电产品的旋转关节，几乎所有存在连续回转运动的机械结构，都需要这类部件承担径向载荷、降低轴系运转摩擦阻力的作用。这款深沟球结构的滚珠轴承，设计过程中首先匹配常规轴系的安装公差要求，内圈与轴的配合选用过渡配合基准，外圈与轴承座孔的配合兼顾拆装便利性与运转同轴度，避免过盈量过大导致的装配应力集中，或是间隙过大引发的运转窜动问题。从结构设计逻辑来看，保持架采用兜孔式结构，均匀分隔每一颗滚动钢球，确保钢球在滚道内运转时不会发生相互碰撞、摩擦，同时预留合理的润滑脂存储空间，让轴承在长期运转过程中能持续得到润滑介质的补充，降低滚动接触表面的磨损速率。内外圈的滚道曲率经过反复校核，与钢球的接触角控制在合理区间，既保证纯径向载荷下的受力均匀性，也能承受一定比例的双向轴向载荷，适配多数存在少量轴向窜动的轴系工况。安装边界方面，内圈端面与轴肩的贴合面设计了标准退刀槽结构，避免装配时轴肩圆角与轴承内圈倒角发生干涉，外圈的安装倒角尺寸匹配常规轴承座的导入角，装配时可通过压装方式均匀施力，不会对滚道造成磕碰损伤。实际应用场景中，这类轴承可适配中等转速、中等载荷的连续运转工况，比如小型输送带的从动辊支撑、齿轮箱的中间轴定位、电动工具的输出轴支撑等场景，设计时可根据轴系的实际载荷大小、转速区间，匹配对应精度等级的加工公差，同时预留密封件的安装位置，针对粉尘、潮湿等特殊工况可加装防尘盖或接触式密封圈，防止外界杂质进入滚道内部破坏滚动接触面。建模过程中完整还原了钢球与滚道的接触轮廓、保持架的兜孔细节、内外圈的倒角与安装基准面，可直接用于轴系装配的干涉校验、运转模拟仿真，也能作为非标设备设计时的标准件选型参考，帮助设计人员快速确认轴承安装位的空间尺寸、相邻零件的避让边界，减少选型阶段的尺寸核对工作量。
