RDS3115伺服系统配套L型安装小支架

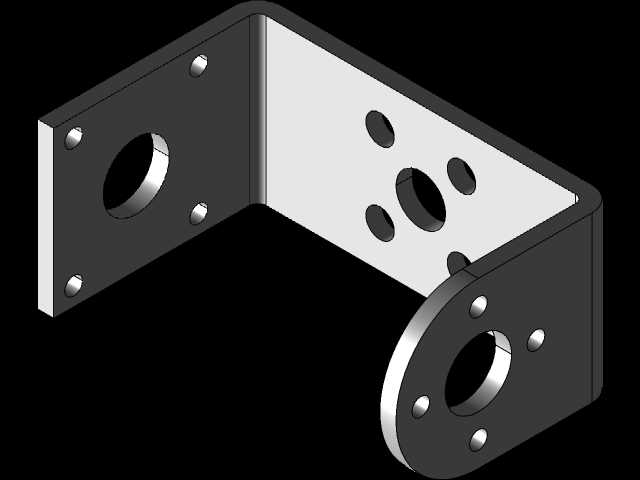

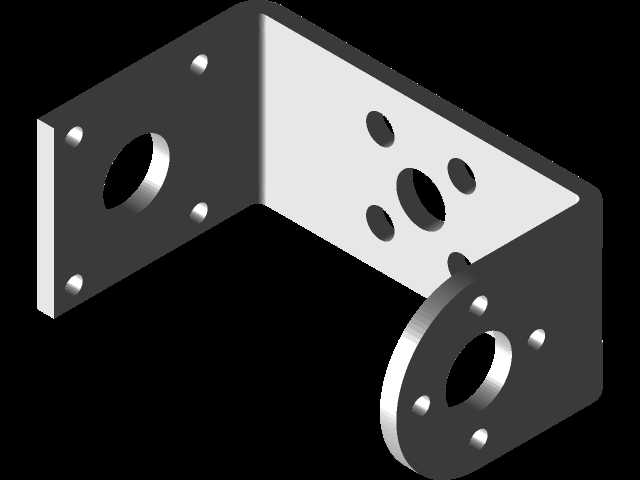

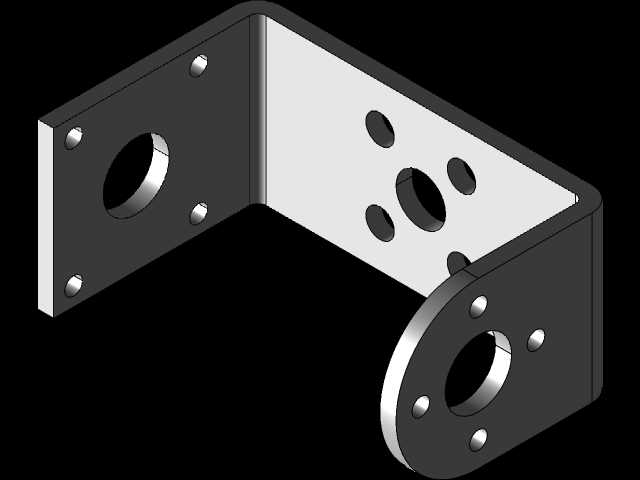

这款L型折弯结构的安装支架，是专门适配RDS3115系列伺服系统的配套安装构件，在小型自动化执行机构、桌面级机械臂关节、智能小车舵机转向模组、小型工位变位机构这类需要紧凑安装伺服动力单元的场景中十分常用。从结构设计来看，支架采用90度垂直折弯的主体构型，三个互相垂直的安装面分别对应伺服本体固定、执行端负载连接、设备基体安装三个核心连接需求，折弯处做了小圆角过渡处理，既避免折弯加工时出现应力开裂的问题，也能减少安装时锐角对操作人员、配套线材的剐蹭。每个安装面的孔位都做了针对性设计：伺服本体安装面的四个角位布置了对应伺服安装孔距的沉头孔，安装时螺丝头可以完全沉入孔内，不会突出平面干涉伺服本体的贴合；中间的大尺寸过孔刚好避开伺服输出轴的尾部凸起，保证伺服安装后能完全贴紧支架平面，不会出现安装翘曲、定位偏移的问题。负载连接端的安装面除了中心的输出轴过孔外，还在圆周方向均匀布置了四个小孔，用来匹配舵盘、摇臂这类执行件的辅助固定销位，避免大扭矩输出时连接部件出现打滑空转的情况；基体安装面的孔位则采用了对称排布设计，既可以正装在设备的垂直立面上，也可以倒装在水平安装板下方，适配不同设备的安装空间布局。材质选用常用的铝合金板材加工，在保证结构强度足够承受伺服额定输出扭矩反作用力的前提下，尽可能降低支架自身重量，减少对设备整体负载的额外负担，表面做了氧化发黑处理，兼顾基础的防锈能力与工业场景的外观适配性。设计时充分考虑了安装边界的限制，整体外形尺寸控制在极小的范围内，不会占用过多的设备内部空间，相邻安装面的孔位之间预留了足够的扳手操作空间，安装时不需要特殊工具，用常规内六角扳手就可以完成所有螺丝的锁紧作业，即使是在狭小的设备腔体内也能顺利完成装调。孔位的公差设计按照通用五金安装件的标准控制，既保证安装时不需要额外扩孔、修配就能顺利对位，也不会因为孔位间隙过大导致伺服安装后出现同轴度偏差，影响动力输出的精度。
