SeeedStudioGrove二氧化碳传感装置结构

　　在农业大棚环境调控、室内空气质量监测、工业厂区密闭空间气体检测、暖通空调新风系统联动这些实际工程场景里，二氧化碳浓度的实时采集是整套闭环控制系统的核心输入环节，这款Grove接口的二氧化碳传感装置，就是针对这类分布式采集需求做的结构化设计。从实际使用的角度看，这款传感单元不需要复杂的外围信号调理电路，直接通过标准的Grove插接接口就能和主控采集板卡完成电气连接，省去了传统传感器接线时剥线、焊线、核对引脚定义的繁琐步骤，很适合快速搭建原型验证系统、多节点分布式监测网络的场景，不管是教学实验里的环境监测套件，还是小型智慧农业点位的浓度采集，都能直接适配安装。

　　从功能特性上看，这款传感单元的检测量程覆盖0到2000ppm的二氧化碳浓度区间，1ppm的分辨率能够捕捉到空间内二氧化碳浓度的细微波动，200ppm的测量精度可以满足民用、商用场景下的浓度监测需求，不会因为精度不足导致新风系统误触发或者大棚通风调控不及时；预热时长3分钟的设计，是基于红外传感元件的工作特性做的电路匹配，刚上电时元件需要达到稳定工作温度才能输出准确数值，建模时也特意预留了传感探头的散热空间，避免外壳密闭导致热量堆积影响测量精度，响应时间小于90秒的参数，能够匹配空间内气体浓度变化的节奏，不会出现浓度已经超限但传感信号迟迟未触发的滞后问题。

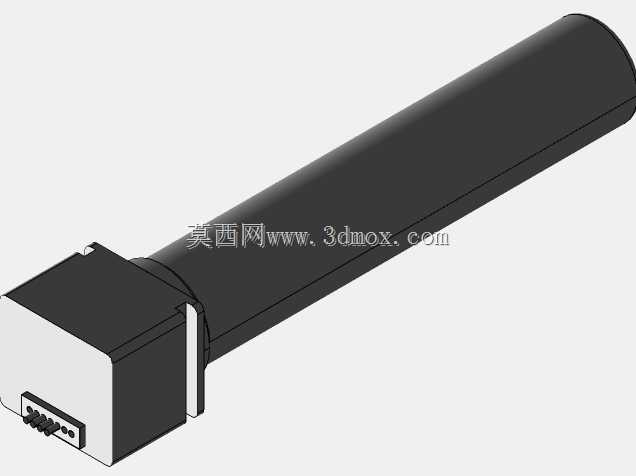

　　做这款装置的三维结构设计时，首先考虑的是现场安装的兼容性，整体采用长杆加端座的布局形式，长杆部分是红外气体检测的气室通道，黑色的外壳材质选用遮光ABS，既能够阻挡外界杂散光线干扰红外检测元件的信号采集，又能起到一定的隔热作用，避免外部环境温度骤变影响气室内的检测稳定性；端座部分采用方正的块式结构，一侧集成了标准的Grove插接接口，接口旁做了引脚标识的凸台结构，安装时不用反复核对接口方向，防呆设计能避免插反导致的元件烧毁。端座和长杆的连接位置做了一圈限位台阶，装配时可以直接卡合定位，不需要额外做治具对齐，适合批量组装时的快速生产。

　　从安装边界尺寸来看，长杆部分的圆柱形外径统一，安装时可以直接在设备面板或者监测点位的固定板上开对应直径的安装孔，把长杆部分伸入待检测的气体空间内，端座靠在安装板外侧，通过侧面的两个固定耳就能完成锁紧固定，不需要额外设计复杂的安装支架；端座部分的长宽尺寸控制在标准Grove模块的通用尺寸范围内，和同系列的温湿度传感器、光照传感器的安装孔位完全兼容，在做多参数集成的监测节点时，可以直接共用一套安装固定板，不用重新打孔定位。端座上的插接接口突出端面的高度做了严格控制，插上标准Grove连接线后，线缆的弯曲半径不会和安装面板产生干涉，即使是在紧凑的电控箱内部安装，也不会因为线缆弯折导致接触不良。

　　建模过程中对气室部分的内部结构做了等比例还原，长杆内部的气体扩散通道做了迷宫式的挡光结构设计，既能够让待测气体顺利扩散到红外检测元件位置，又能避免外界光线直接照射到检测元件上产生信号噪声；端座内部的电路板安装槽做了定位筋设计，电路板装入后不会出现晃动，接口位置和外壳的插接窗口完全对齐，生产组装时不用反复调整电路板位置。外壳的壁厚均匀控制在1.5mm，既满足结构强度要求，不会因为日常插拔线缆导致外壳开裂，又能控制整体重量，安装在轻薄的面板上也不会出现下坠变形的问题。在实际选型使用时，这款传感装置的结构不需要额外做防水密封处理，适合在室内、大棚内这类无淋水的场景使用，如果要在高湿度或者户外场景使用，只需要在长杆的进气端加装配套的透气防水膜，不用改动整体安装结构，适配性很强。
