RDS3115伺服系统配套L型铝合金大支架

这款L型折弯结构的金属支架，是专门适配RDS3115规格舵机类伺服执行单元的安装承载构件，在小型桌面机械臂、教育类机器人关节模组、DIY自动化执行工位、航模舵机传动结构中都有广泛的应用场景，核心作用是为伺服本体提供刚性安装基准，同时作为两个垂直方向传动构件的连接过渡载体，抵消伺服输出端运行时产生的径向与轴向反作用力，避免执行端出现晃动、定位偏移的问题。

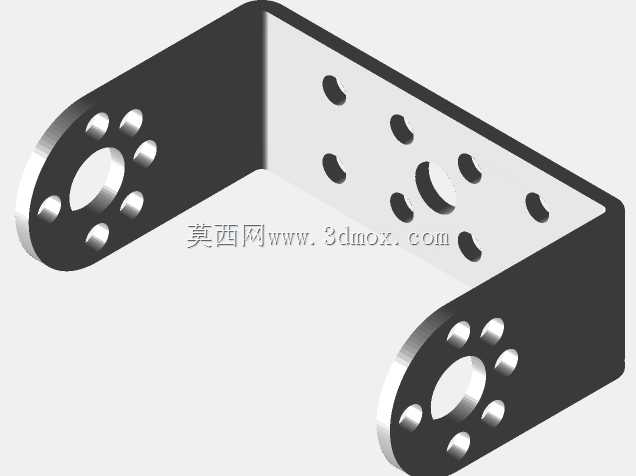

从结构设计逻辑来看，整体采用等厚度铝合金板材一体折弯成型，没有额外的拼接焊缝，折弯处做了圆弧过渡处理，既避免折弯应力集中导致的板材开裂，也能提升垂直两个安装面的连接刚性，不会在长期负载下出现折弯角变形的情况。两个端部的安装面都设计成带圆弧收边的法兰式结构，围绕中心安装孔均匀布置了6个圆周分布的固定孔，中心大孔用于穿过伺服输出轴或者定位销轴，周边小孔可适配不同规格的安装螺丝，兼容多种安装孔距的伺服单元与外接传动件，不需要额外做转接板就能完成装配。支架中间的两个垂直平面上，也分别布置了多组不同间距的安装孔，既有大直径的中心过孔，也有对称分布的小直径固定孔，既可以用来固定伺服本体的安装耳，也能额外安装限位开关、走线卡扣、辅助支撑件这类附属配件，不需要在支架上二次钻孔加工，降低现场改制的工作量。

从安装边界来看，支架的两个垂直臂长度匹配RDS3115伺服的外形尺寸，安装后伺服本体不会超出支架的外轮廓，能对伺服外壳起到一定的防护作用，避免外部磕碰直接损伤伺服壳体。所有安装孔的孔位公差都按照IT7级精度设计，装配时不需要反复修配孔位，安装面的平面度控制在0.1mm以内，能保证伺服安装后输出轴的垂直度符合传动要求，不会因为安装面倾斜导致输出轴承受额外的弯矩，延长伺服的使用寿命。板材厚度经过负载校核，在承受伺服额定扭矩输出的反作用力时，支架的最大变形量小于0.05mm，完全满足小型伺服传动系统的刚性要求，同时铝合金材质的自重较轻，不会给机械臂关节带来额外的负载负担，表面做了阳极氧化处理，具备基础的防锈耐磨能力，在常规车间、教学实验室环境下长期使用也不会出现表面锈蚀掉屑的问题。

在实际选型使用时，需要注意确认支架的安装孔位和所搭配的伺服端、外接结构件的孔位匹配度，这款支架的孔位是专门针对RDS3115伺服的安装尺寸设计，安装时先将伺服本体固定在其中一个平面的安装位上，再将支架的另一个端面固定在设备的基座或者上一级关节结构上，装配时要保证固定螺丝的锁紧力矩符合要求，避免长期运行出现螺丝松动的情况。
