NAAMS标准四向可调销安装定位组件

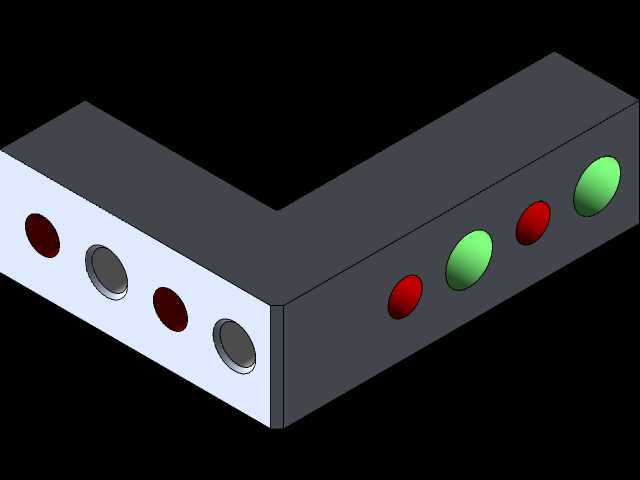

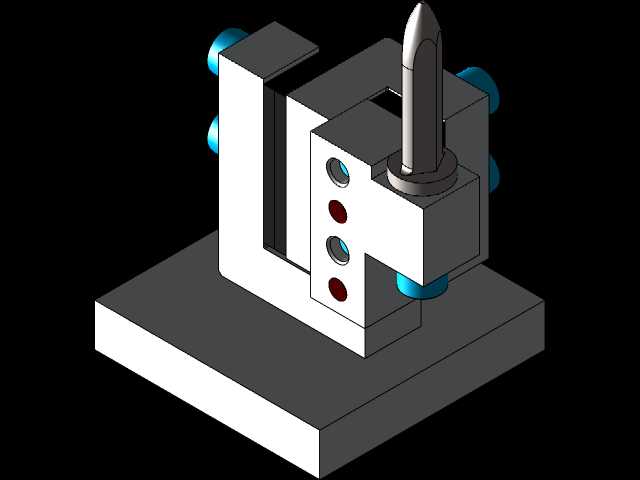

这套可调销安装组件，是汽车焊装线、自动化装配工位里常用的定位基准部件，遵循NAAMS通用工装标准设计，核心作用是为工件提供可微调的精准定位约束，解决多批次工件公差累积带来的定位偏差问题。从结构上看，组件采用分体式滑台叠加设计，底座为带安装沉孔的平板结构，可直接通过螺栓固定在工装基板上，底座上的纵向滑台可实现沿底座长度方向的位置调整，纵向滑台上方搭载的横向滑台则可实现垂直于纵向的水平方向调整，两个方向的调整均通过侧部的紧定螺钉实现锁止，调整到位后拧紧侧部的锁紧螺栓即可完全固定位置，不会在工件装夹受力时出现位移。前端的销座部分集成了定位销安装孔，可适配不同直径的标准定位销，销座上预留的两组通孔分别用于安装锁止销和调整顶丝，除了水平两个方向的调整外，销座自身还可实现小范围的高度方向微调，以及绕安装轴的角度偏转调整，总共四个方向的可调维度，足以覆盖工装调试过程中绝大多数的位置修正需求。在实际产线应用中，这类组件常布置在车身焊装夹具的主定位点位置，白车身冲压件在焊接前需要通过多个定位销实现孔位对齐，不同批次的冲压件孔位会存在小幅公差，若采用固定式定位销很容易出现工件装卡不到位、强行装夹导致工件变形的问题，四向可调的结构可以让现场调试人员根据实际工件的公差情况，快速调整定位销的空间位置，无需重新加工销座安装孔，大幅缩短工装调试周期，也能降低后期产线维护的改造成本。组件的所有滑动配合面均采用精磨加工，配合间隙控制在0.02mm以内，调整时滑动顺畅无卡滞，锁止后刚性充足，能够承受工件装夹时的侧向冲击力，不会因为反复装夹出现位置偏移。安装边界方面，底座的安装孔位完全符合NAAMS标准的孔距规格，可直接替换同规格的标准销座组件，不需要对现有工装基板做额外加工，整体外廓尺寸紧凑，不会和周边的夹紧臂、焊枪路径产生干涉，在多车型共线生产的柔性焊装线上，这类可调定位组件的应用尤为广泛，能够快速切换适配不同车型的定位需求，减少工装更换的时间成本。设计过程中充分考虑了现场使用的维护性，所有锁紧螺钉均采用标准内六角规格，现场普通工具即可完成调整和锁止操作，没有特殊的专用工具需求，定位销的安装孔采用标准公差配合，更换不同规格定位销时无需额外修配，直接插拔安装即可使用。
