椭圆TRAMMEL阿基米德链机构设计

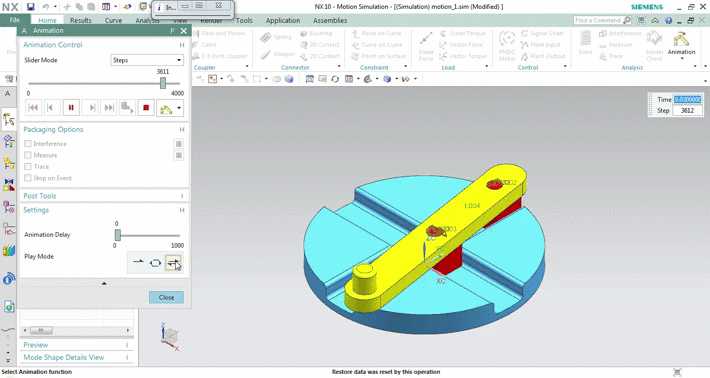

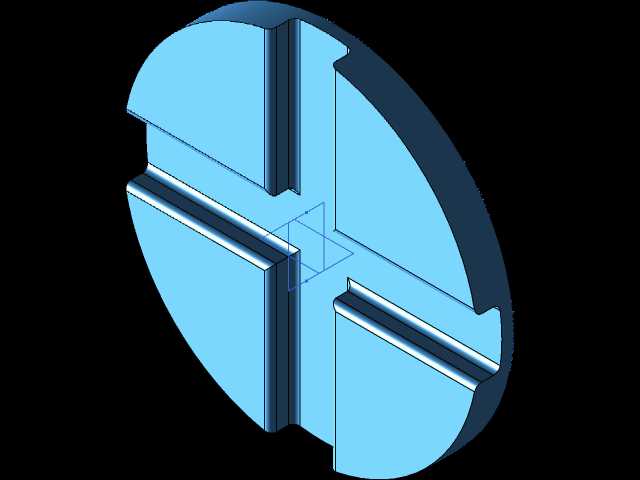

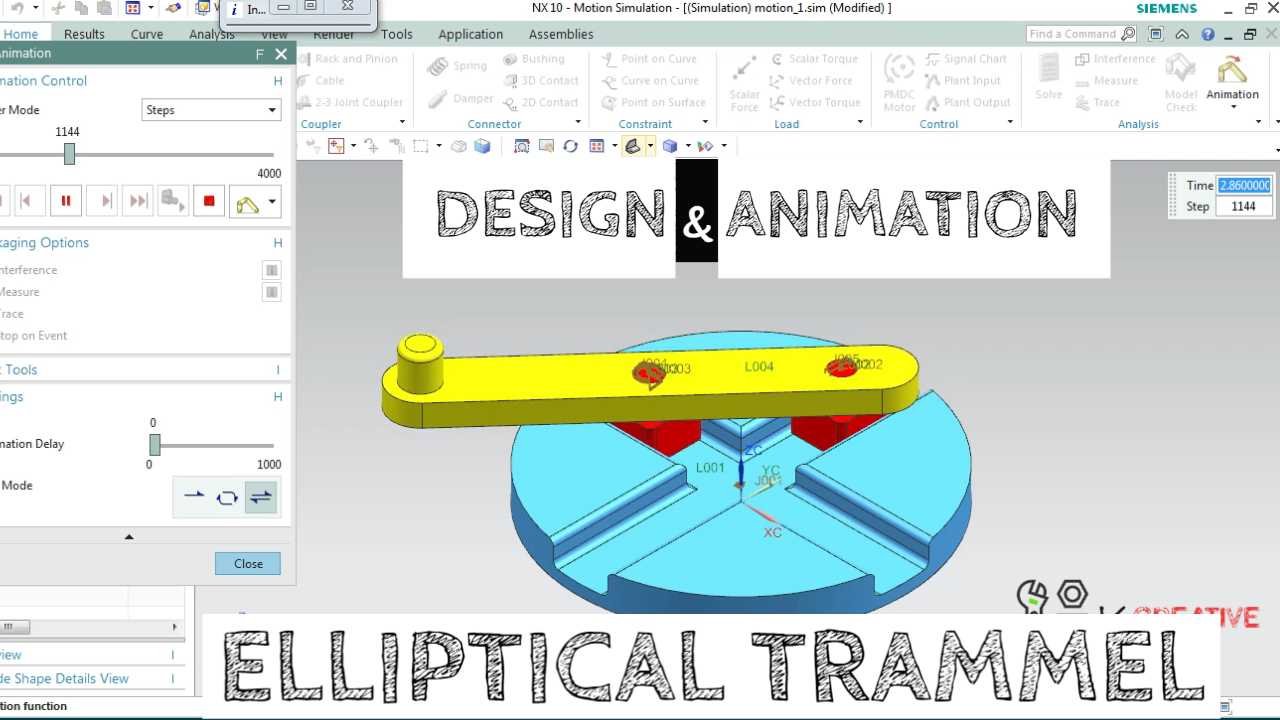

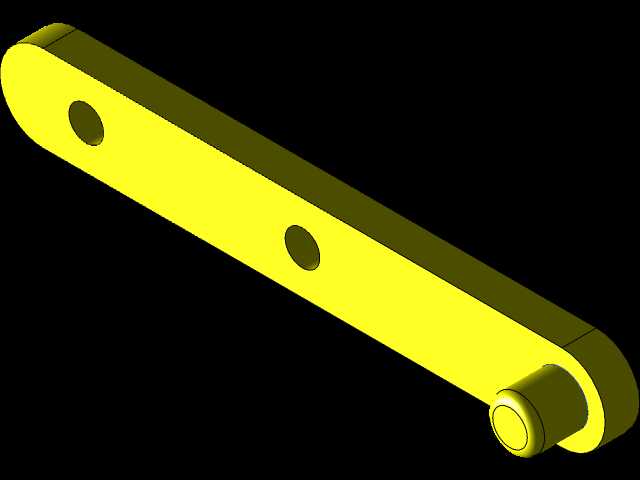

这套椭圆TRAMMEL机构也就是常说的阿基米德链，是机械原理教学、非标轨迹生成场景里非常经典的正交滑块连杆组合结构，核心功能是通过两个互相垂直约束的滑动梭子配合定长连杆，输出标准椭圆轨迹，在需要特定椭圆运动输出的工装、绘图装置、特种加工进给单元里都有实际应用。从结构设计逻辑来看，整套机构的安装基准是带十字正交通槽的圆形基座，两个滑块分别嵌入垂直布置的导轨槽内，仅保留沿槽方向的直线移动自由度，完全限制转动与垂直槽向的窜动，保证运动过程中两个滑块的运动方向始终保持90度正交，不会出现卡滞或轨迹偏移。连杆上设置了三个枢轴连接位，其中两个枢轴分别与两个滑块铰接，第三个枢轴作为轨迹输出端，调整该枢轴在连杆上的固定位置，就能改变输出椭圆轨迹的长、短轴尺寸，适配不同的轨迹参数需求。设计时需要重点关注滑块与导轨槽的配合间隙，间隙过大会导致运动过程中出现晃动，直接影响输出轨迹的精度，间隙过小则会增大滑动摩擦阻力，长时间运行容易出现磨损卡滞，通常根据应用场景的精度要求选取H7/g6或者H8/f7的间隙配合公差。安装边界方面，圆形基座的底面为整机安装基准面，需要保证安装面的平面度公差，避免基座固定后出现变形导致十字导轨槽的垂直度超差；导轨槽的深度需要匹配滑块的高度，保证滑块嵌入后滑动面完全贴合，不会出现偏载。在实际工程应用中，这类机构常被集成到椭圆轨迹绘图仪、异形曲面抛光工装、特种包装的封切进给单元里，相比数控系统驱动的双轴联动轨迹输出结构，这套纯机械结构的可靠性更高，不需要复杂的电控程序调试，在对成本敏感、轨迹固定的工况下优势明显。设计过程中还需要校核连杆的刚度，避免连杆在高速运动时出现挠性变形，导致输出轨迹失真，枢轴位置需要设置自润滑衬套，降低铰接位置的磨损量，延长机构的整体使用寿命。两个滑块的滑动端面可以根据运行速度选择是否加装聚四氟乙烯耐磨片，高速运行场景下还可以在导轨槽内设计微量润滑通道，进一步降低滑动摩擦阻力，减少运行噪音。
