便携式负载检测装置电路板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290807
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计
  • 便携式负载检测装置电路板结构设计

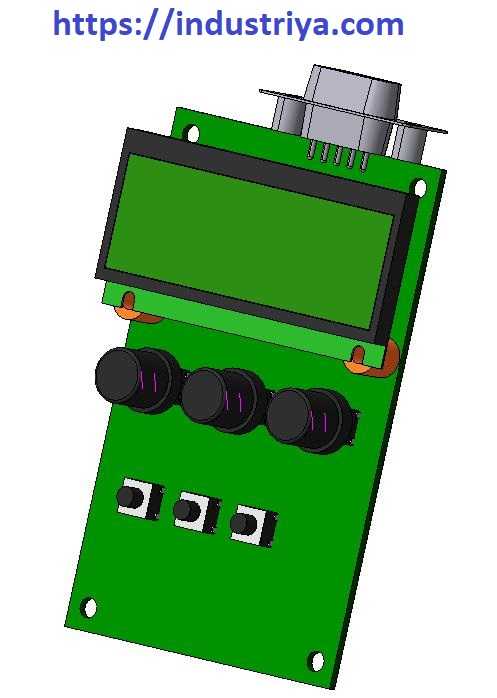

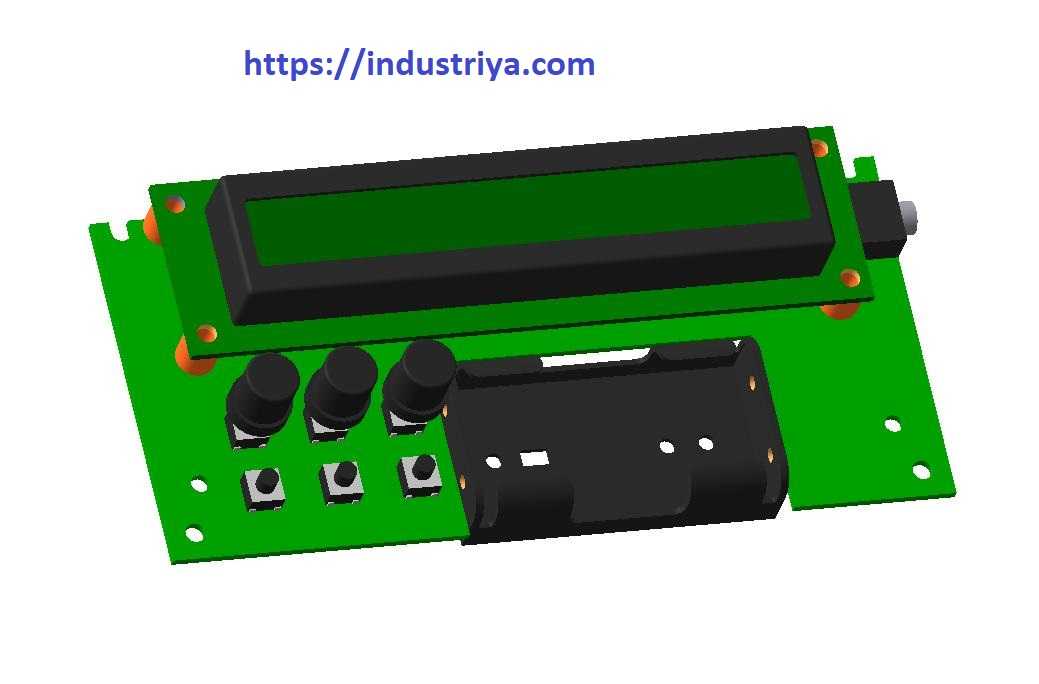

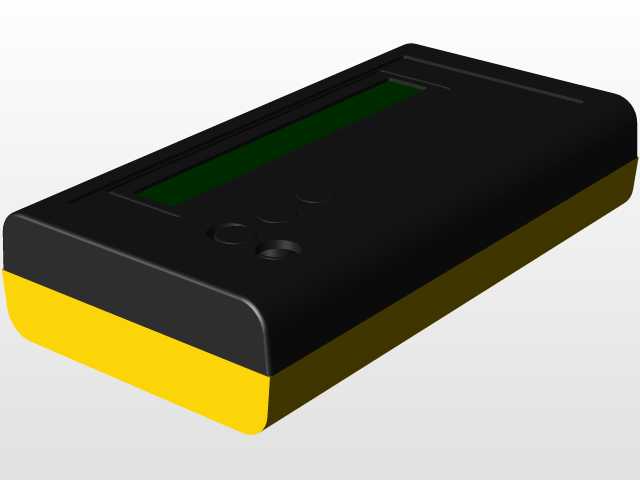

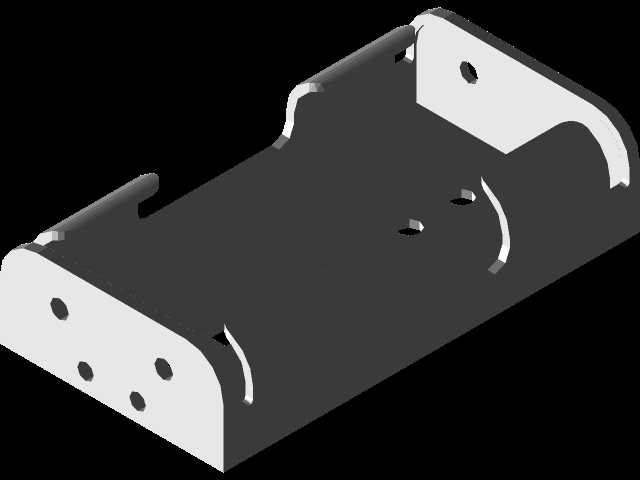

这款负载检测装置的核心电路板设计,主要面向小量程称重、传感器负载标定这类实验室及产线检测场景,日常可嵌入小型台式检测设备中,完成电子元器件、小型结构件的受力负载校验,也可适配天平校准工位的辅助检测需求,替代传统人工读数的机械式检测结构,提升数值读取的直观性与检测效率。从结构布局来看,整块PCB板采用矩形板式设计,安装孔位沿板件边缘对称排布,四个角位预留的通孔适配M3规格的固定螺丝,可直接锁附在设备的塑料安装基座上,板件边缘做了圆角处理,避免装配时刮伤操作人员或周边线材。板件上部预留了标准1602液晶显示屏的安装位,显示屏通过排针与主板直连,省去额外的转接排线,既压缩了整体装配高度,也减少了接线松动带来的接触故障,显示屏外围的黑色遮光罩直接卡接在板件对应的定位柱上,无需额外打胶固定,方便后期维护拆卸。板件左侧排布了三个调节电位器与三个轻触按键,电位器用于传感器信号的零点校准与量程微调,按键分别对应功能切换、数值确认、清零复位操作,操作区与显示区的间距预留了15mm的操作空间,避免按压按键时误碰到显示屏边缘。板件中部的黑色塑料卡座是传感器接口的固定位,可直接插入配套的称重传感器接插件,卡座周边预留了三个定位小孔,用于接插件插入后的限位,防止设备移动过程中接口松脱导致信号中断。设计时特意将高压信号区与低压按键区做了物理分隔,板件上预留了0.8mm的隔离槽,减少信号干扰带来的数值漂移问题。板件右侧预留的DC电源接口凸出于板边2mm,装配后刚好从设备外壳的对应开孔伸出,无需额外延长接线,电源接口旁的滤波电容采用立式排布,有效滤除电源杂波,保证传感器采样的稳定性。整体板件的厚度采用常规1.6mm的FR-4板材,所有元器件的最高凸起高度不超过18mm,适配外壳内部20mm的安装净空,装配后不会出现元器件顶壳的问题,板件边缘到设备外壳内壁的间隙预留了2mm,方便装配时的公差调整,也给后期增加散热片或者扩展模块预留了少量冗余空间。
