HC-SR04超声波测距传感器结构设计

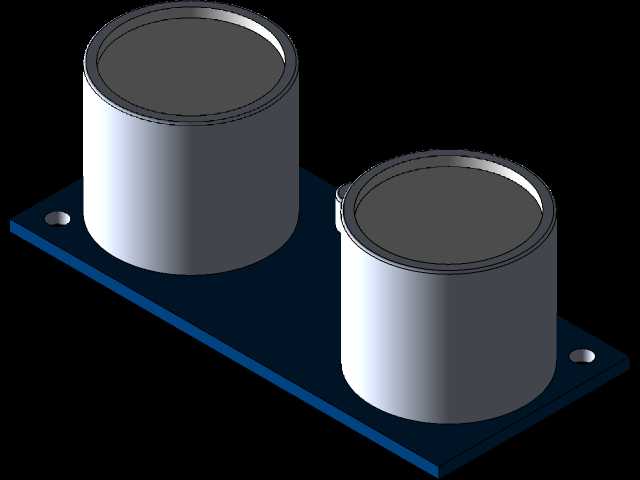

这款测距模块的结构设计完全围绕非接触式距离检测的实际工况展开，两个圆柱形声学换能器平行布置在PCB基板上方，分别承担超声波发射与回波接收的功能，这种对称布局能最大程度缩小声锥交汇盲区，让近距检测的起始阈值控制在2厘米区间，避免近距离检测失效的问题。从安装边界来看，基板两侧预留的沉头安装孔位完全适配M2规格的紧固件，孔位间距经过校准，可直接固定在通用传感器安装支架、小车底盘或者设备外壳的预设工位上，不需要额外设计转接结构，能大幅缩短硬件集成的装配周期。换能器与基板的连接部位做了限位凸台设计，装配时不需要额外校准换能器的朝向高度，只要将换能器底部卡入基板对应的定位槽，就能保证两个换能器的声学中心处于同一水平面，避免因装配偏差导致的测距角度偏移，减少现场调试的校准工作量。在实际应用场景中，这类测距模块常被嵌入智能小车的避障系统、自动化产线的物料到位检测工位、公共区域的人流计数装置、液位检测设备中，不同场景下的结构适配性在设计阶段就做了考量：换能器的圆柱形外壳做了统一外径设计，可直接适配市面上通用的声学阻尼套，在存在机械振动的设备上安装时，加装阻尼套就能过滤设备自身振动传导的杂波干扰，提升检测数据的稳定性。基板的外形轮廓做了切角处理，在狭小空间内安装时不会和周边的接线端子、电容电阻等元件发生干涉，整体厚度控制在较低水平，即使嵌入薄型设备外壳内部也不会突出外表面，兼顾设备外观的平整性。设计过程中没有做多余的冗余结构，所有轮廓尺寸都服务于功能实现：两个换能器的中心距经过反复验证，既不会因为间距过小导致发射声波直接串入接收端形成误触发，也不会因为间距过大导致远距检测时回波接收角度不足，兼顾了近距盲区控制与远距检测范围的平衡。基板底部的元件布局区域预留了足够的焊盘空间，不管是直插版本的电路还是贴片版本的电路，都能在这个结构框架下完成适配，不需要调整外部安装尺寸，方便不同电路方案的快速迭代替换。
