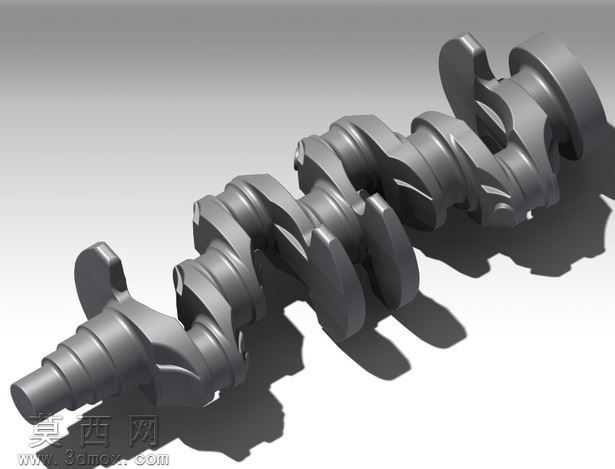

福特夏利铸铁发动机曲柄轴三维建模作品

本模型为适配福特夏利机型的铸铁曲柄轴三维建模成果，建模过程围绕曲柄轴的实际工作工况与结构特性展开，首先梳理曲柄轴的核心功能逻辑：作为发动机动力输出的核心回转零件，需要承接活塞连杆传递的往复作用力，将其转化为旋转扭矩对外输出，同时驱动发动机配气机构、冷却润滑等附属组件工作，因此建模全程严格遵循真实零件的结构比例与尺寸逻辑。建模阶段先完成主轴颈、连杆轴颈的回转基体特征搭建，通过回转特征生成各段轴颈的基础圆柱形态，再依次构建曲柄臂结构，针对不同缸位对应的曲柄臂角度做精准校准，保证各缸做功行程的相位差符合四缸发动机的点火顺序要求，同时对曲柄臂的配重平衡块做细节还原，匹配铸铁零件的厚重配重结构特征，平衡块的曲面过渡做平滑处理，避免应力集中的结构缺陷。材质设置上选用铸铁材质参数，还原铸铁零件哑光深灰的金属质感，调整表面粗糙度参数模拟铸造毛坯的细微颗粒纹理，对轴颈工作面做轻微抛光质感区分，还原机加工面与铸造面的质感差异。渲染阶段采用柔和的侧上方打光方案，突出曲柄轴各段轴颈的圆柱轮廓、曲柄臂的曲面形态以及平衡块的厚重结构，通过阴影层次凸显零件的空间立体感，清晰展现各结构段的衔接关系。结构设计上还原了曲柄轴的油道通路预留结构、轴端的连接定位特征、各轴颈的过渡圆角细节，所有结构特征均参考原厂铸铁曲柄轴的测绘数据搭建，既保证了外观形态的还原度，也兼顾了结构的工程合理性，可用于发动机结构教学、动力系统装配演示、零部件拆解展示等场景，能够直观呈现四缸发动机曲柄轴的结构形态与布局逻辑。
