带装配结构的涡轮增压器结构设计

项目分类:发动机 发布时间:2021-09-27 ID:291347
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计
  • 带装配结构的涡轮增压器结构设计

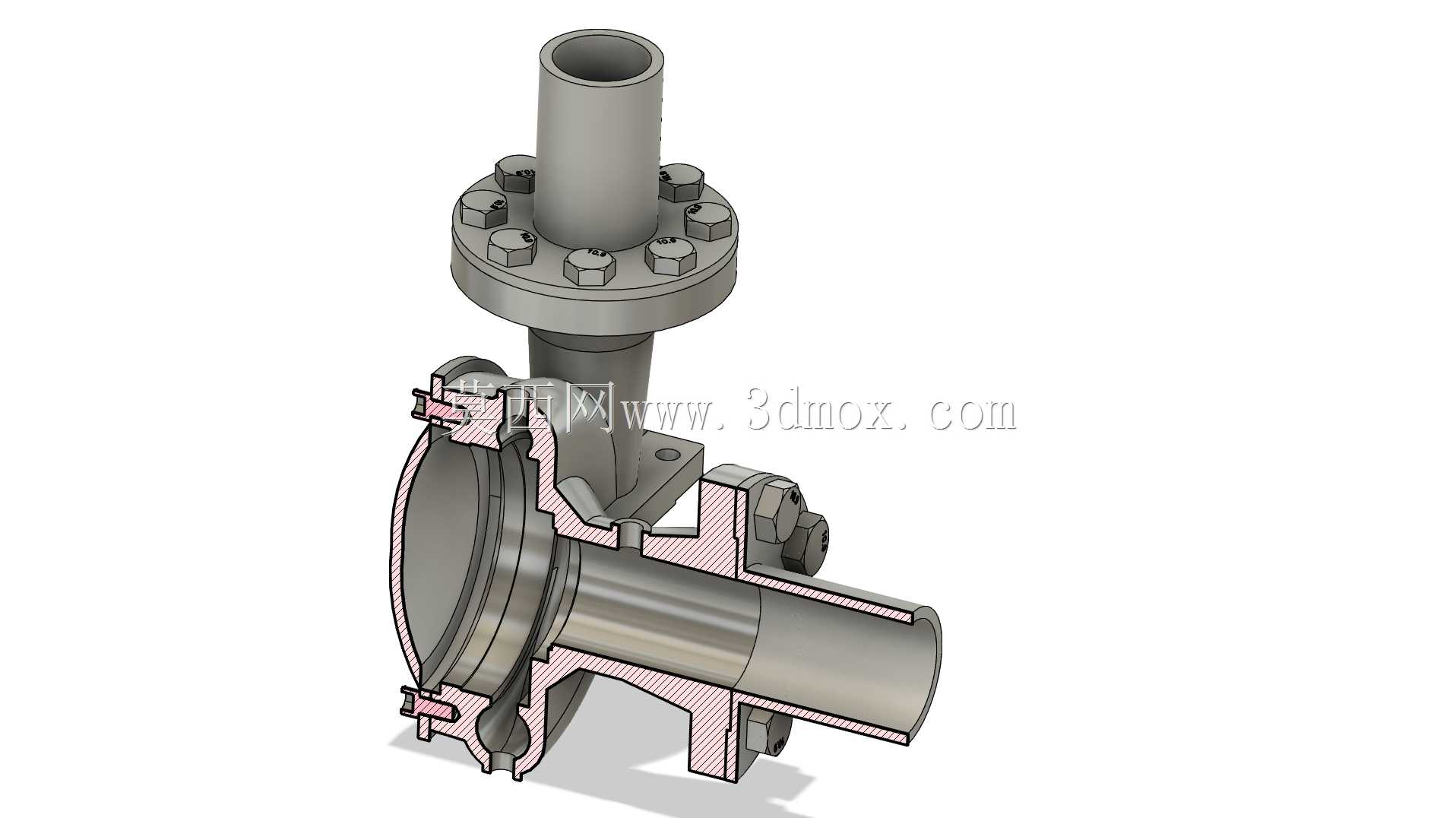

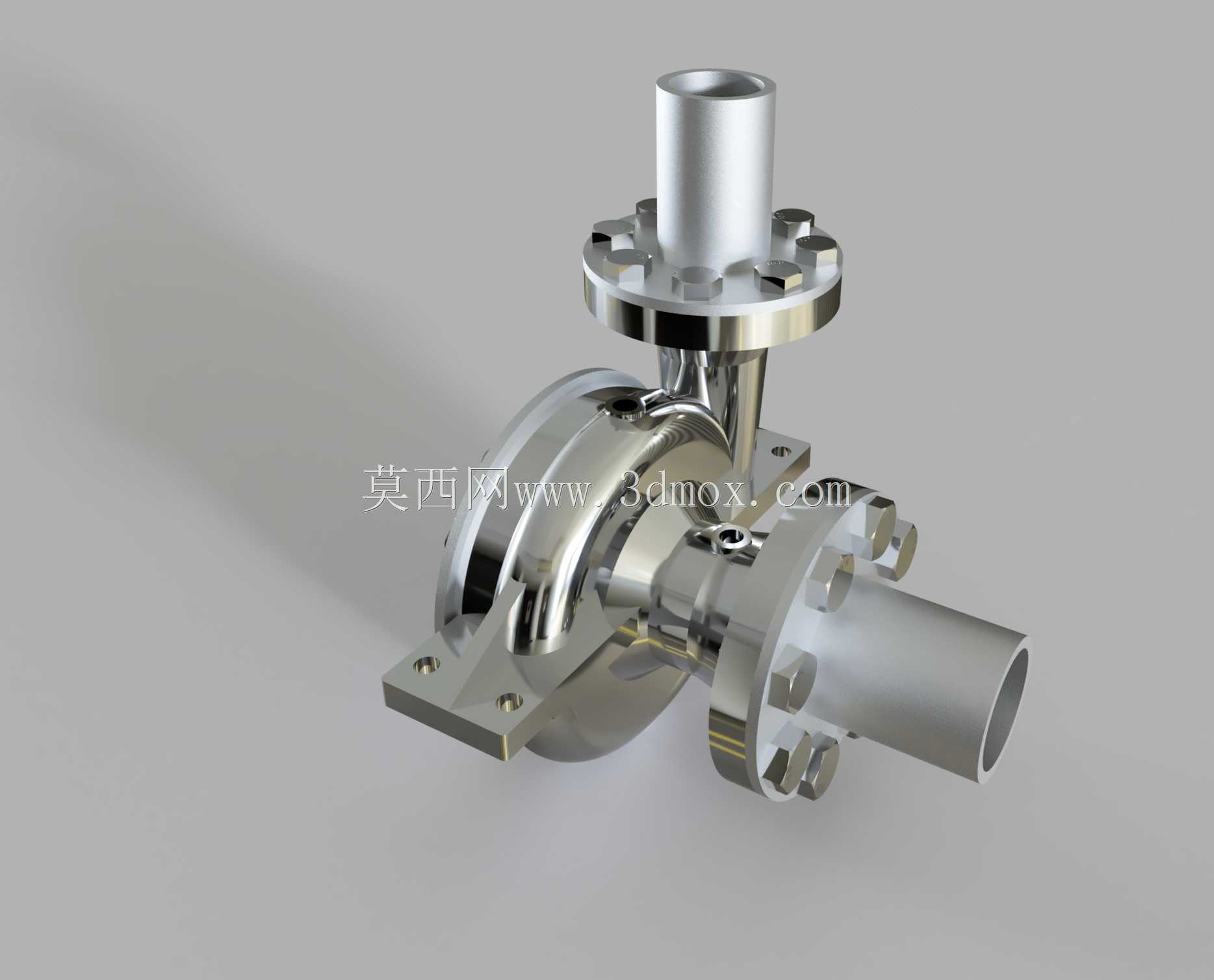

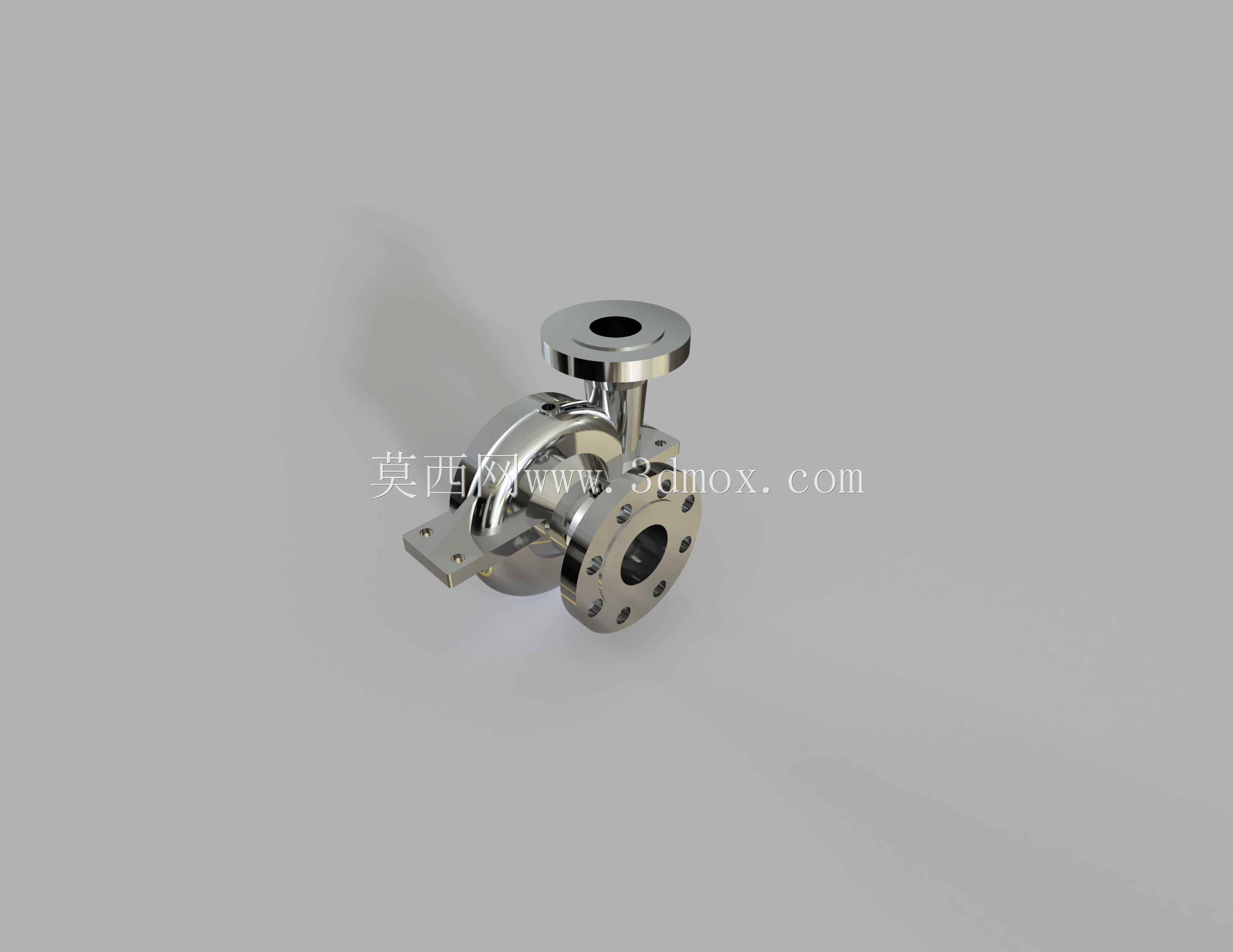

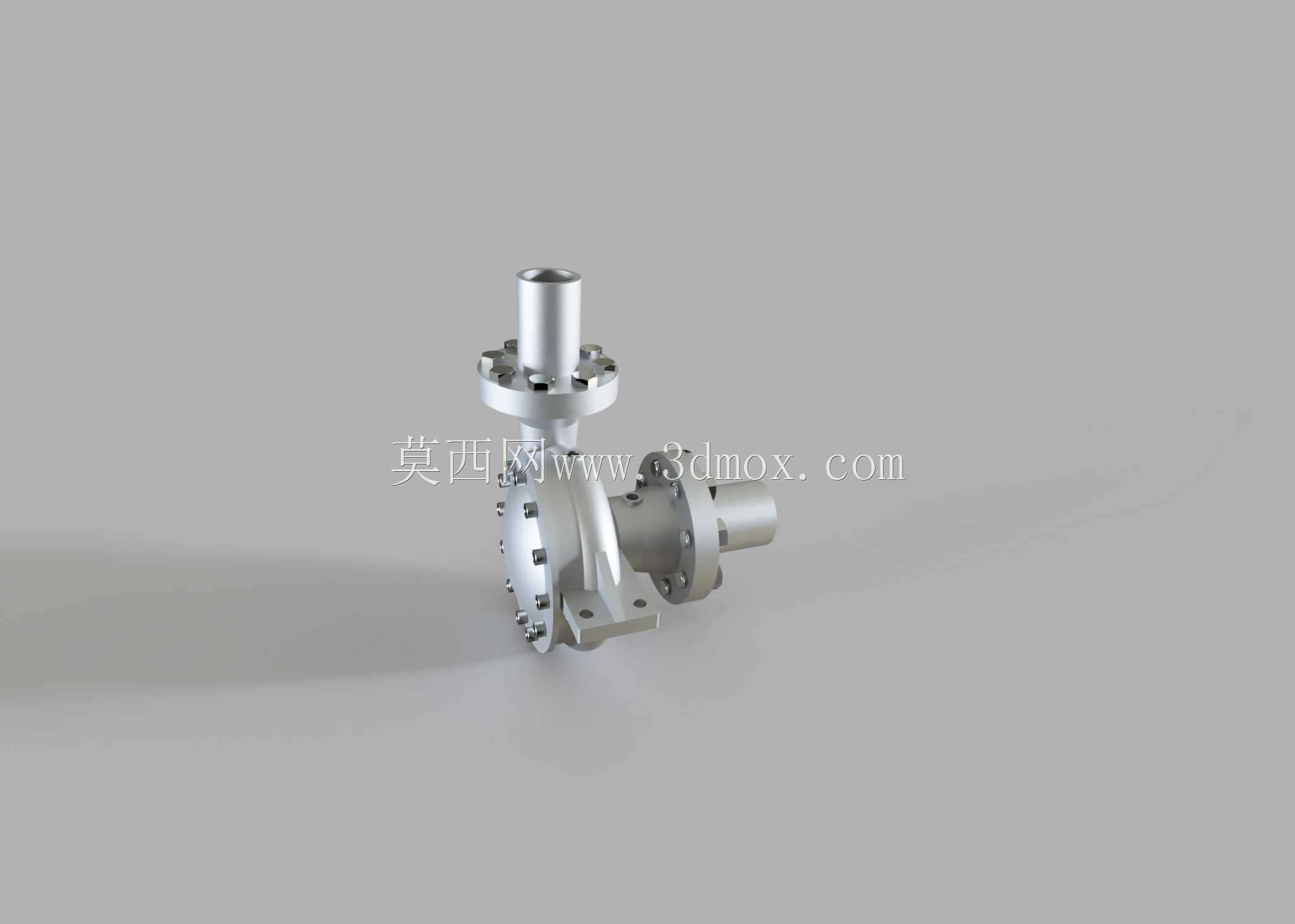

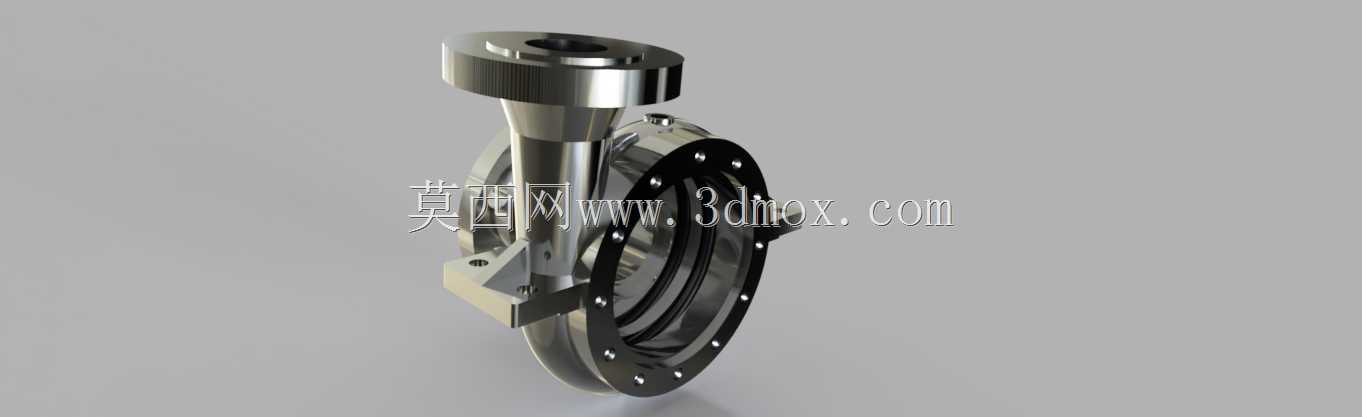

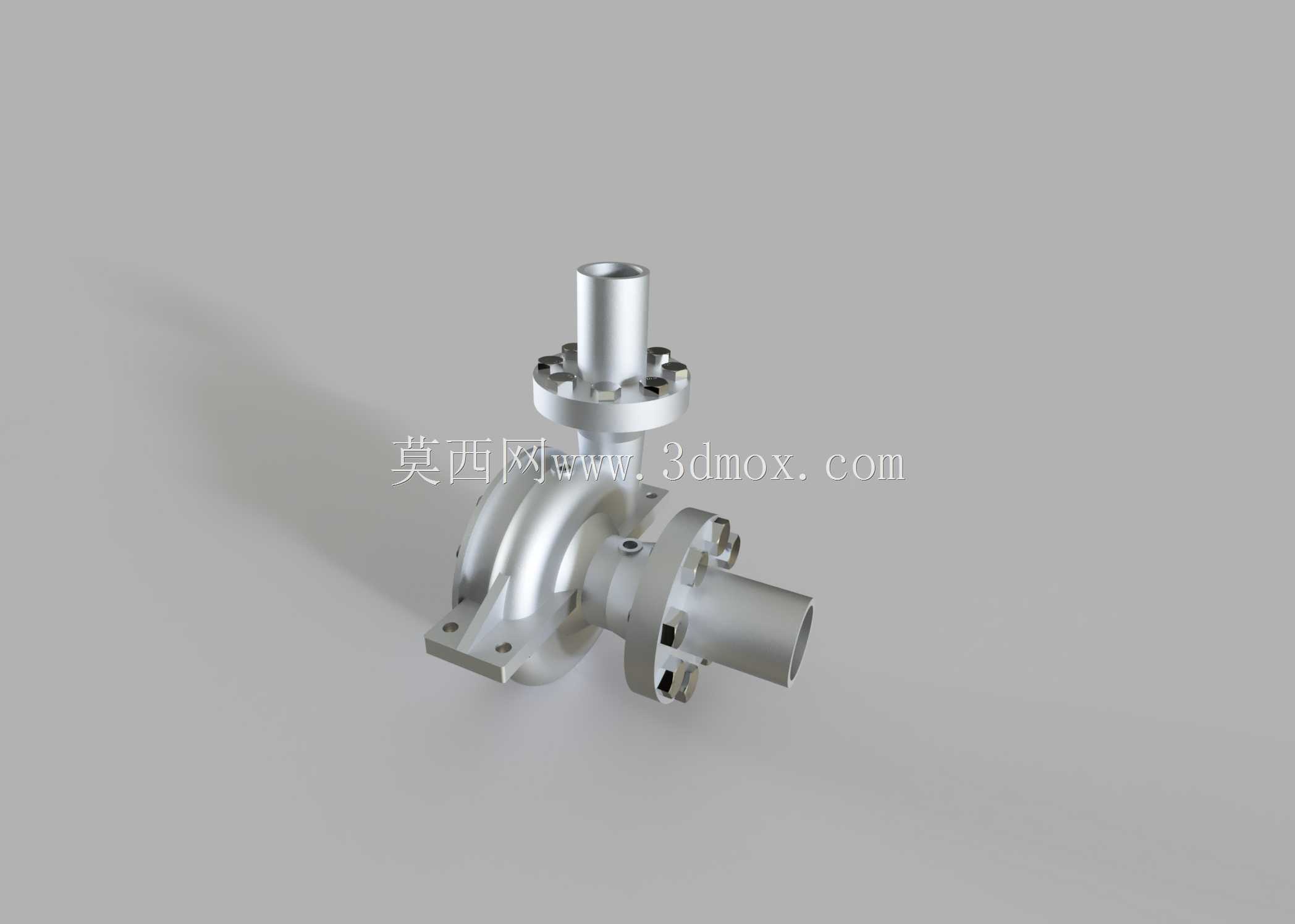

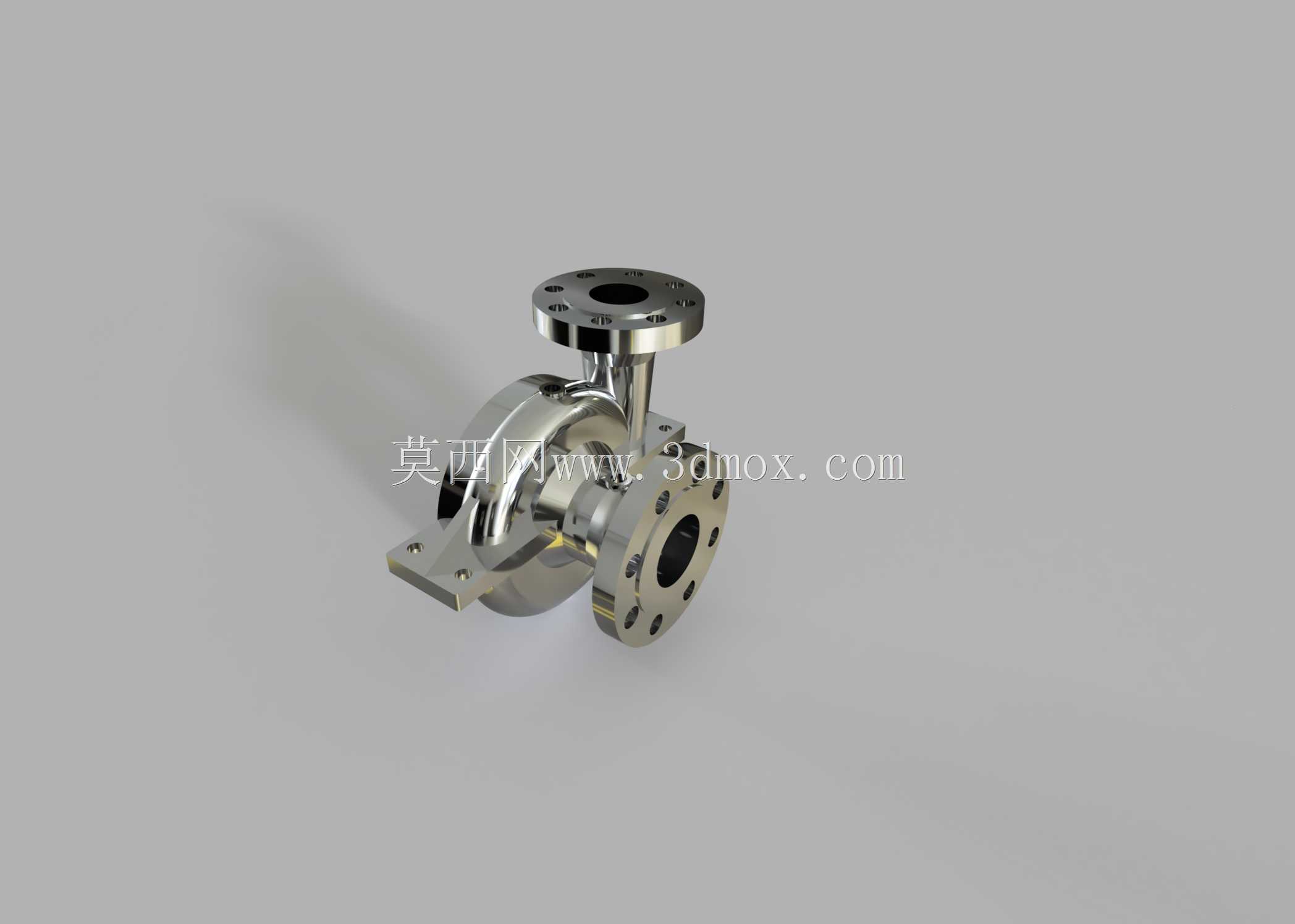

  这款涡轮增压器的三维结构,完整还原了车用增压单元的核心装配逻辑,覆盖压气机壳、涡轮壳、中间连接体、法兰接口、进出气管道等全部装配零件,可直接用于动力系统匹配阶段的结构校核、安装空间模拟,也能作为动画演示、结构教学的具象载体。从实际应用场景来看,这类结构广泛匹配小排量乘用车、轻型商用车的内燃动力单元,核心作用是利用发动机排出的废气惯性冲力推动涡轮端叶轮旋转,同轴带动压气机端叶轮压缩进入气缸的空气,提升进气密度,让发动机在同等排量下输出更高的功率与扭矩,同时优化燃油经济性、降低尾气排放。

  在功能特性的设计还原上,模型严格遵循涡轮增压器的实际工作逻辑做结构拆分:两端法兰接口分别对应发动机排气歧管侧、进气中冷器侧的安装位置,法兰盘上的螺栓孔位完全按照行业通用安装标准排布,中间的轴承支撑结构预留了润滑油道的对应位置,进出气管道的管径、弯折角度都匹配实际增压管路的流体走向,避免出现结构干涉问题。做结构设计时,首先要明确两端法兰的安装边界:法兰端面的平面度公差、螺栓孔的位置度公差都要满足管路密封要求,避免高温高压废气泄漏、增压后空气泄压的问题;涡轮壳与压气机壳的流道曲面做了顺滑过渡处理,减少废气流动、进气压缩过程中的阻力损失,提升增压效率。

  从安装边界来看,模型预留的安装底座固定孔位,匹配发动机舱内增压器支架的通用安装尺寸,整体结构的轴向、径向尺寸都控制在常规四缸发动机的安装空间范围内,不会和周边的排气歧管、冷却管路、线束支架产生干涉。模型附带的360度结构展示动画,可清晰呈现各零件的装配关系、运动逻辑,标注的关键尺寸可直接用于前期选型阶段的空间校核,附带的f3d格式文件支持直接在三维设计软件中编辑修改,可根据不同排量发动机的匹配需求,调整叶轮直径、法兰接口尺寸、管道走向,快速适配不同的动力系统匹配项目。对于刚接触动力附件设计的从业者来说,这个完整的装配结构也能帮助理解涡轮增压器的工作原理、装配逻辑,避免在实际设计中出现安装干涉、流道设计不合理等常见问题。
