内红点战术瞄准镜外观结构三维设计

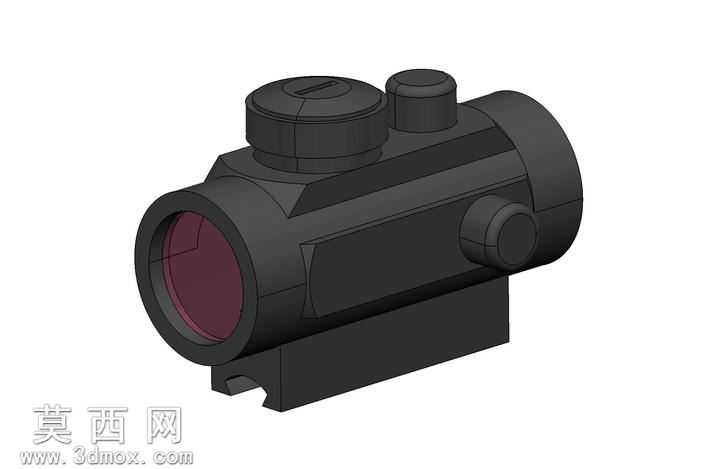

本次三维设计围绕紧凑型内红点瞄准镜展开，建模阶段以真实战术瞄具的实物比例为基准，先通过基准面绘制搭建镜身主体的轮廓草图，采用旋转、拉伸凸台命令生成镜筒的基础管状结构，保证镜筒前后通光孔的同轴度误差控制在建模精度允许范围内，还原真实瞄具的光路安装基础。镜身顶部的两个调节旋钮分别对应弹道高低调节与风偏调节功能，建模时先绘制旋钮的防滑纹理截面，通过圆周阵列命令生成均匀分布的防滑齿结构，还原旋钮的操作触感特征，同时预留旋钮与镜身连接的转轴装配间隙，还原真实产品的活动结构逻辑。镜身侧面的亮度调节旋钮采用圆角过渡处理，避免尖锐棱角破坏战术装备的硬朗质感，同时匹配镜身整体的曲面弧度，保证外观线条流畅统一。镜身底部的皮卡汀尼导轨安装座，严格按照标准导轨卡槽尺寸建模，卡槽的限位凸起、锁紧让位槽结构都做了精准还原，保证该模型可与标准战术导轨配件完成虚拟装配。材质渲染阶段，镜身主体采用哑光硬质阳极氧化黑的金属材质，调整材质的粗糙度参数还原军用装备的低反光特性，避免镜面反射带来的违和感；前端物镜镜片采用多层镀膜光学玻璃材质，添加淡紫红色的镀膜反射效果，还原真实红点瞄物镜的镀膜光学特征，同时调整镜片的透明度与折射参数，模拟光学玻璃的通透质感。建模过程中对所有外露棱边都做了0.2mm的圆角倒钝处理，还原真实机加工产品的工艺细节，避免直角锐边的失真问题；镜身侧面的防滑凹槽采用等距拉伸切除命令生成，凹槽深度与宽度都参考实物比例设置，既还原外观特征也兼顾虚拟握持的人机工程逻辑。整体建模采用参数化设计思路，所有特征尺寸都关联全局参数，可根据不同规格的瞄具设计需求快速调整镜身长度、旋钮直径、导轨尺寸等参数，适配不同的枪械配件适配场景，模型结构拆分清晰，镜筒、调节旋钮、安装座、镜片都为独立实体，可直接用于后续的装配验证、3D打印手板制作或者产品渲染展示使用。
