可调角度多工位铣削加工铣头结构

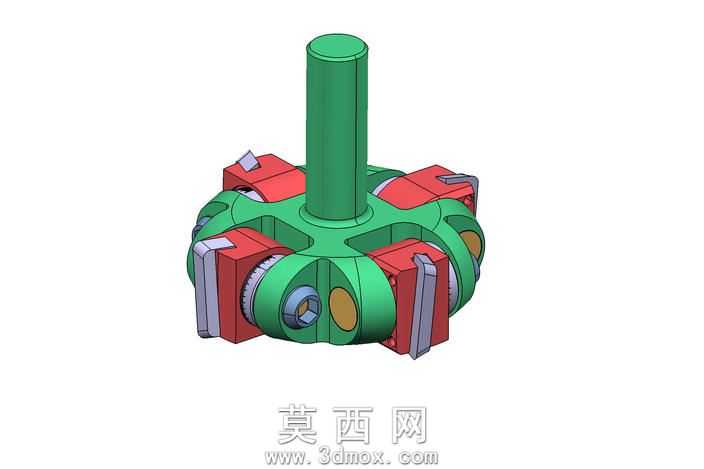

本模型为可调角度铣削头三维结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工刀具部件的设计规范，对每一处装配结构都做了精准的尺寸约束与干涉检查，确保各部件装配关系合理，无运动干涉问题。模型整体采用中心主轴加周向多工位刀座的布局形式，中心竖直主轴为动力输入与安装定位结构，表面做了光滑圆柱面建模处理，模拟实际加工中的高精度安装基准面，材质设定为调质合金钢，表面做氧化发黑质感渲染，还原工业铣头的真实外观质感。周向均匀分布四个可调节角度的刀座模块，每个刀座模块都设计有角度调节锁紧结构、刀片装夹槽、定位销孔与调节螺栓结构，建模时对调节齿轮副、锁紧楔块、装夹压块等细小结构都做了精细化还原，没有做过度简化处理，能够清晰展示角度调节的运动原理：通过旋转调节螺栓带动内部齿轮副转动，即可调整刀座的倾斜角度，调整到位后通过侧边的锁紧螺栓完成固定，可实现不同倾角的铣削加工需求，适配多斜面、多角度的复杂工件铣削工序。渲染阶段采用工业产品常用的分色材质方案，主体基座部分采用绿色烤漆材质，刀座装夹部分采用红色硬质合金涂层质感，锁紧螺栓、调节销钉等标准件采用银灰色金属材质，刀片部分采用硬质合金亮面金属质感，不同材质的粗糙度、反光度参数都做了对应调整，让整体渲染效果层次分明，各功能部件一目了然。设计思路上围绕多工位、可调角度的核心需求展开，摒弃传统单刀头铣头加工角度单一的问题，通过周向均匀排布的四个可调刀座，既可以同时装夹多片铣刀提升加工效率，也可以将不同刀座调整为不同角度，一次走刀完成多个角度面的铣削加工，减少工件装夹次数与换刀时间，有效提升铣削加工的效率与加工精度，模型的所有连接结构都参考了实际机床附件的安装标准，可直接用于机床附件设计参考、加工工艺演示、教学实训讲解等场景。
