可回收装载系统传动组件结构设计

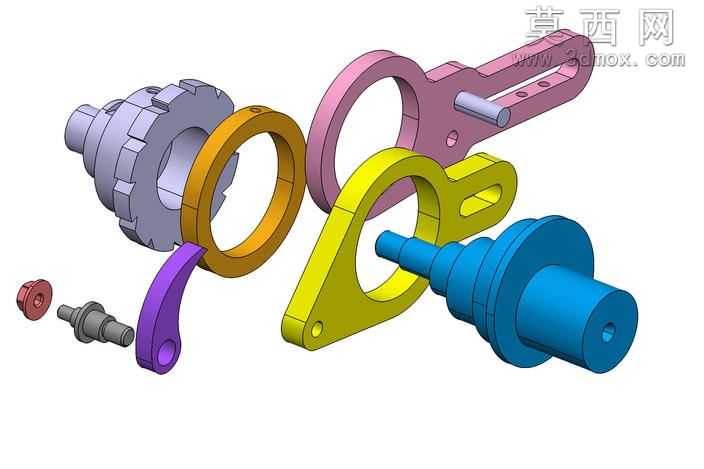

本套可回收装载系统的传动组件采用三维参数化建模方式完成整体设计，建模过程中对每一个零件的尺寸公差、装配间隙都做了精准约束，确保后续装配环节无干涉问题。渲染阶段针对不同材质的零件做了差异化的材质表现：金属传动齿轮采用哑光灰铸铁材质，还原金属零件的磨砂质感与厚重感；环形定位件分别赋予橙黄、玫红、明黄等不同的高饱和度金属漆材质，既区分不同功能的零件，也让装配体的结构层次更加清晰；蓝色主轴类零件采用亮面工程塑料材质，突出轴类零件的光滑表面与加工精度；细小的销轴、垫片类零件则做了金属倒角的高光处理，还原机加工零件的细节特征。结构设计上，整套组件以花键齿轮作为动力输入端，通过不同规格的环形卡箍、异形拨叉实现动力的传递与位置锁紧，紫色拨杆作为手动操作端，可实现机构的解锁与锁止切换，各零件之间的配合关系经过反复校验，既满足装载系统可回收重复使用的强度要求，也兼顾了拆装维护的便捷性。设计思路围绕可回收复用的核心需求展开，所有易损件都采用标准化接口设计，磨损后可单独替换无需更换整套机构，零件的边角都做了圆角过渡处理，避免使用过程中出现应力集中导致的零件断裂，同时也减少了尖锐边角带来的操作安全隐患。建模过程中对每个零件的壁厚、受力截面都做了优化，在保证结构强度的前提下尽可能降低零件重量，适配装载系统的轻量化需求，装配完成后通过运动仿真验证了机构的动作流畅度，确保拨杆操作时各传动件动作同步无卡滞，锁紧状态下定位精度满足装载作业的使用要求。
