精密线性直线滑台模组结构设计

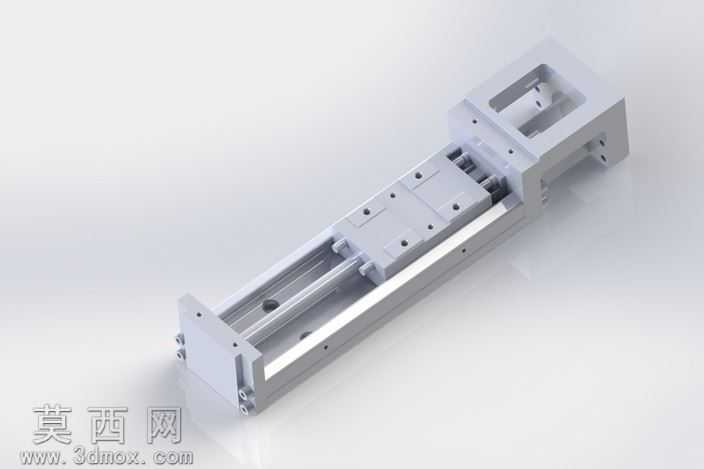

本作品为精密线性直线滑台模组的三维建模设计，建模过程严格遵循机械传动部件的设计规范，依托三维参数化建模逻辑完成全结构搭建。首先从滑台的主体基座开始建模，采用拉伸、切除等基础特征构建基座的整体轮廓，基座两侧设计有对称的安装定位孔位，用于模组在设备机架上的固定装配，基座的导轨安装面预留了精准的装配公差基准，保证后续导向部件安装后的平行度精度。导向部分采用双导轨平行布置的结构设计，建模时对导轨的滚道接触面做了细节还原，滑块部分与导轨配合的接触面也按照实际装配关系做了贴合处理，保证滑动过程的顺畅性与负载承载能力。中间的传动结构采用丝杆传动方案，建模时还原了丝杆的螺纹特征、丝杆两端的支撑轴承座结构，以及与滑动台连接的丝杆螺母座结构，滑动台的台面设计有标准化的安装螺孔阵列，方便用户根据实际需求加装各类执行末端组件。两端的端盖部分做了密封与限位结构的细节建模，端盖上预留了光电限位开关的安装槽位，可适配常规的行程限位检测组件。材质渲染阶段，主体基座与滑动台采用阳极氧化银色铝合金材质，还原工业铝型材的哑光金属质感，导轨与丝杆部分采用轴承钢材质，渲染出高硬度金属的亮面反光效果，端盖部分采用工程塑料材质，呈现细腻的磨砂质感，不同材质的区分让模型的结构层次更加清晰。设计过程中充分考虑了模组的模块化特性，各部件之间的装配关系完全按照实际生产的装配逻辑搭建，用户可直接基于该模型进行工程出图、运动仿真验证，也可根据实际使用行程需求对基座长度、丝杆长度进行参数化调整，适配不同行程的直线传动应用场景。整体结构紧凑，导向精度高，传动平稳，可广泛应用于自动化设备的直线进给工位。
