滚轮摆杆式行程限位开关三维结构

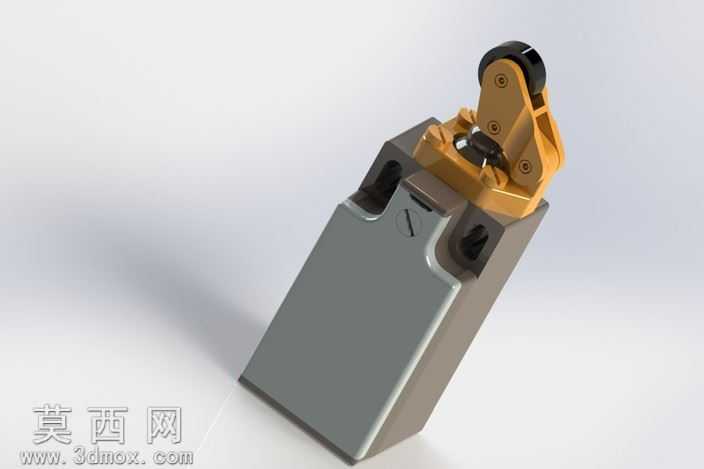

本作品为滚轮摆杆式行程限位开关的三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循工业电器元件的实际生产尺寸规范，对开关的各个组成部件进行了1:1比例的精细化还原。建模阶段首先从主体基座部分入手，采用拉伸、切除、倒角等基础特征命令构建基座的长方体主体轮廓，精准还原基座侧面的安装孔位、顶部的嵌合卡槽结构，确保基座部分的尺寸公差符合实际装配要求，为后续上部触发机构的装配提供精准的定位基准。上部触发机构的建模是本次设计的核心部分，首先构建摆杆支架的异形轮廓，通过多段草图绘制结合放样、折弯特征还原支架的弯折支撑结构，对支架上的转轴孔、螺丝固定孔进行精细化处理，保证孔位的同轴度符合装配要求。摆臂部分采用曲面建模结合实体加厚的方式，还原摆臂的弧形过渡结构，端部的滚轮部分单独建模，还原滚轮的外圈橡胶层、内部金属转轴、两侧限位卡圈的分层结构，清晰呈现滚轮的转动配合关系。内部触发模块的建模还原了触点基座、动触片、静触片、复位弹簧的结构，弹簧部分采用螺旋线扫描特征完成，精准还原弹簧的螺距、线径参数，呈现开关触发后的复位动作逻辑。材质与渲染阶段，针对不同部件的实际材质进行对应参数调整：主体基座部分赋予哑光灰色工程塑料材质，调整材质的粗糙度、漫反射参数，还原工业塑料的哑光磨砂质感；上部摆杆支架、摆臂部分赋予金黄色锌合金材质，添加轻微的金属反光与表面细微颗粒质感，还原压铸金属件的表面效果；滚轮外圈赋予黑色橡胶材质，调整材质的弹性质感与低反光属性，内部转轴赋予亮面金属材质；内部金属触片、弹簧赋予锡磷青铜与弹簧钢材质，区分不同金属部件的色泽与反光差异。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方45度角照射，勾勒出开关整体的轮廓结构，辅助光源补充暗部细节，避免阴影过重遮挡结构细节，添加柔和的地面接触阴影，提升模型的真实感与立体感。整体建模过程严格遵循实际产品的装配逻辑，所有部件之间保留合理的装配间隙，可直观呈现滚轮受外力碰撞后，摆杆绕转轴转动、触发内部触点切换、外力移除后弹簧带动摆杆复位的完整动作流程，清晰展现行程开关的机械传动与电气触发的结构原理，可用于工控元件结构教学、设备装配模拟、产品选型参考等场景。
