半自动枪式螺旋送料螺丝刀结构设计

　　这款手持紧固作业工具的设计初衷，是解决小规格螺丝批量锁付场景下的效率痛点，常见于消费电子组装、小家电总装、低压电器接线端子紧固这类需要连续完成上百颗同规格螺丝锁付的工位，传统手动螺丝刀需要操作人员反复从料盒取螺丝、对准批头、对位锁付，单颗螺丝的辅助作业时间占比超过60%，长时间重复取料动作还会造成腕部疲劳，影响锁付精度与作业一致性。

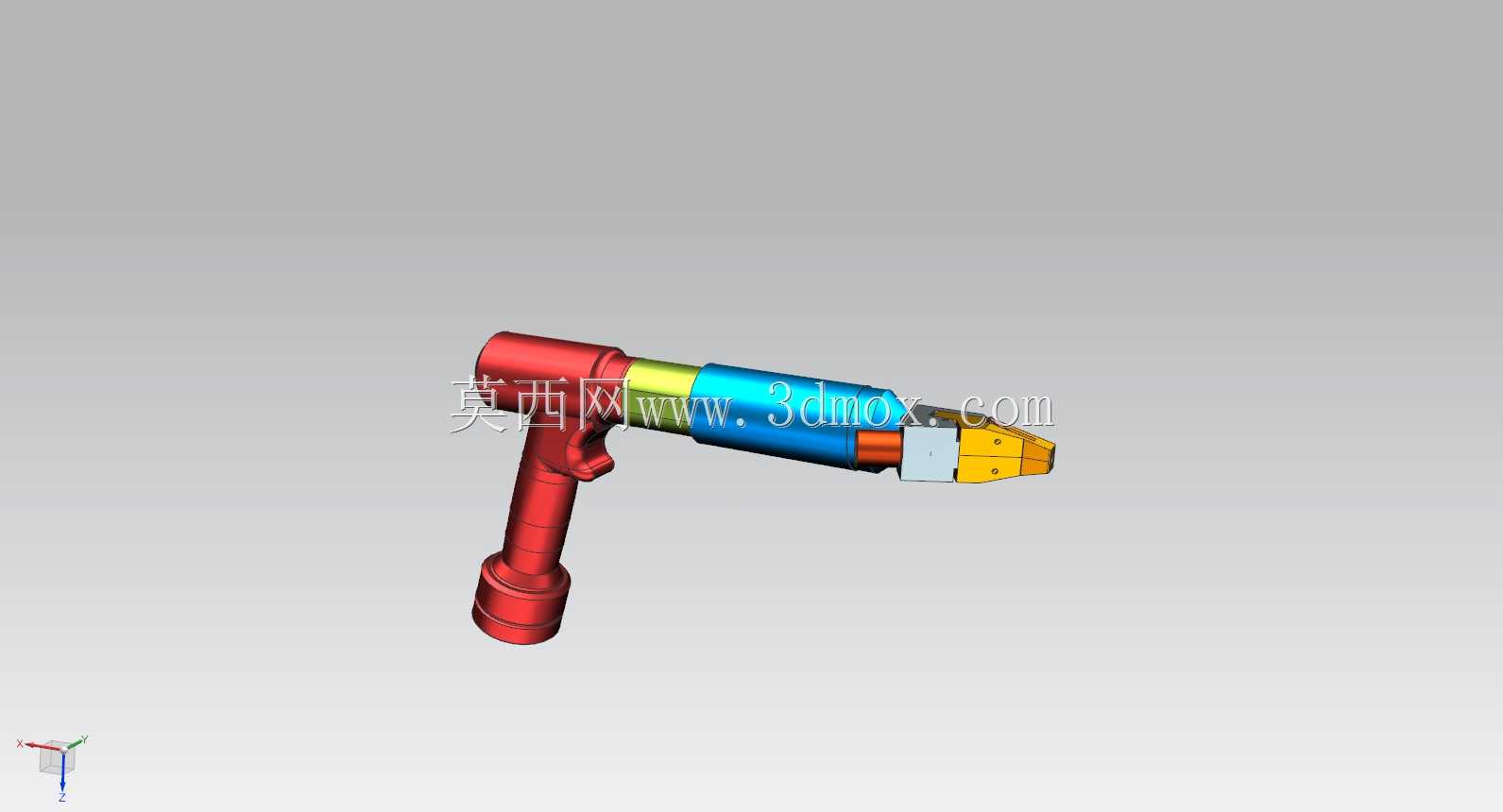

　　设计阶段首先敲定了枪式握持的整体构型，握把角度参考主流手持电动工具的15度倾斜设计，贴合自然握持状态下的腕部角度，减少长时间操作的肌肉负荷，整机的外形边界控制在总长220mm、握把处最大宽度45mm、枪身高度160mm的范围内，重量分布向握把位置偏移，重心落在握持区域中心，避免前端过重造成的操作前倾。送料结构采用振动给料机前置供料的配套逻辑，工具本身不集成料仓，通过外接的柔性送料轨道将排序完成的螺丝输送到枪头的导料槽内，这种设计相比内置料仓的螺丝枪，大幅降低了手持端的重量，操作人员单手握持8小时作业的疲劳度可降低40%以上，同时外接振动送料的排序容错率更高，不会出现内置料仓卡料后需要拆解枪身排障的问题。

　　核心的送料切换结构集成在枪头位置，批头采用滑动式导套设计，初始状态下导套向前伸出，对准送料轨道的出料口，螺丝沿轨道滑入导套的定位槽内，批头保持在导套后方的待击发位置；当操作人员将枪头对准工件的螺丝孔位施加向前的压力时，导套受反作用力向后回缩，同步触发内部的限位卡扣释放，批头在复位弹簧的推力下向前进给，批头端部精准卡入螺丝的十字槽内，此时操作人员只需转动握把位置的驱动结构，即可完成螺丝的锁付动作；锁付完成后抬起工具，导套在弹簧作用下复位，送料轨道的下一颗螺丝自动滑入导槽，等待下一次锁付循环，整个送料对位过程不需要操作人员手动取料、对位，单颗螺丝的锁付周期可控制在1.5秒以内，相比传统手动螺丝刀效率提升3倍以上。

　　结构设计上充分考虑了不同工位的安装适配边界，枪身尾部预留了标准快换接口，可根据使用场景更换手动旋转驱动模块、电动直驱模块或者气动驱动模块，不需要更换整个枪身结构，降低产线工具的配置成本；导套部分采用可拆换设计，针对M2到M5不同规格的螺丝，只需更换对应内径的导套和匹配的批头，即可快速切换适用螺丝规格，换型时间不超过30秒，适配多品种小批量的组装产线需求。枪身的所有运动副都预留了0.02mm的配合间隙，避免长期使用后磨损造成的对位偏差，导槽内壁做了抛光处理，减少螺丝滑行的阻力，送料轨道的接口位置设计了可调式限位块，可根据螺丝的长度调整出料位置，保证螺丝滑入导套后批头卡槽的位置刚好对准批头进给路径，不会出现批头顶到螺丝端面造成的卡料问题。

　　在实际产线应用中，这款工具可直接固定在简易工作台的支架上作为半自动锁付工位使用，也可由操作人员手持完成不规则工件的螺丝锁付，相比全自动锁螺丝机，它的投入成本仅为后者的十分之一，且不需要针对特定工件做定制化治具，柔性更强，适合中小型组装企业的产线升级需求；结构上没有复杂的电控元件，所有传动与送料动作都通过机械结构完成，故障率低，日常维护只需定期清理导槽内的铁屑、加注少量润滑脂即可，不需要专业的电控维修人员，降低了设备的运维门槛。握把位置做了防滑纹理设计，表面采用软性包胶材质，即使手上沾有少量装配油污也能保持稳定握持，枪身的棱角位置全部做了R2以上的圆角处理，避免操作过程中刮碰工件表面或者划伤操作人员手部，细节设计充分贴合组装车间的实际作业环境。
