自行车把端多功能挂载置物支架设计

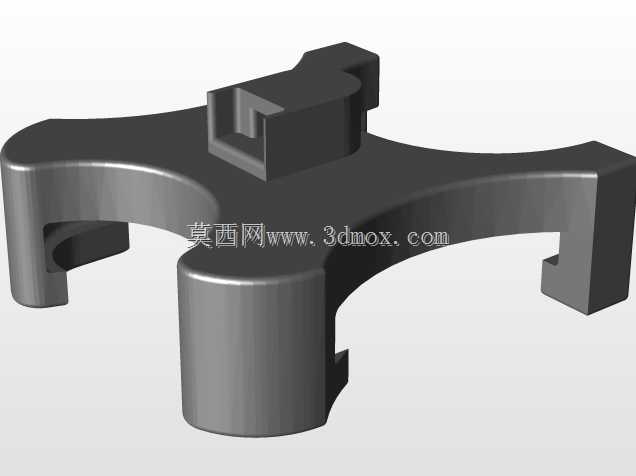

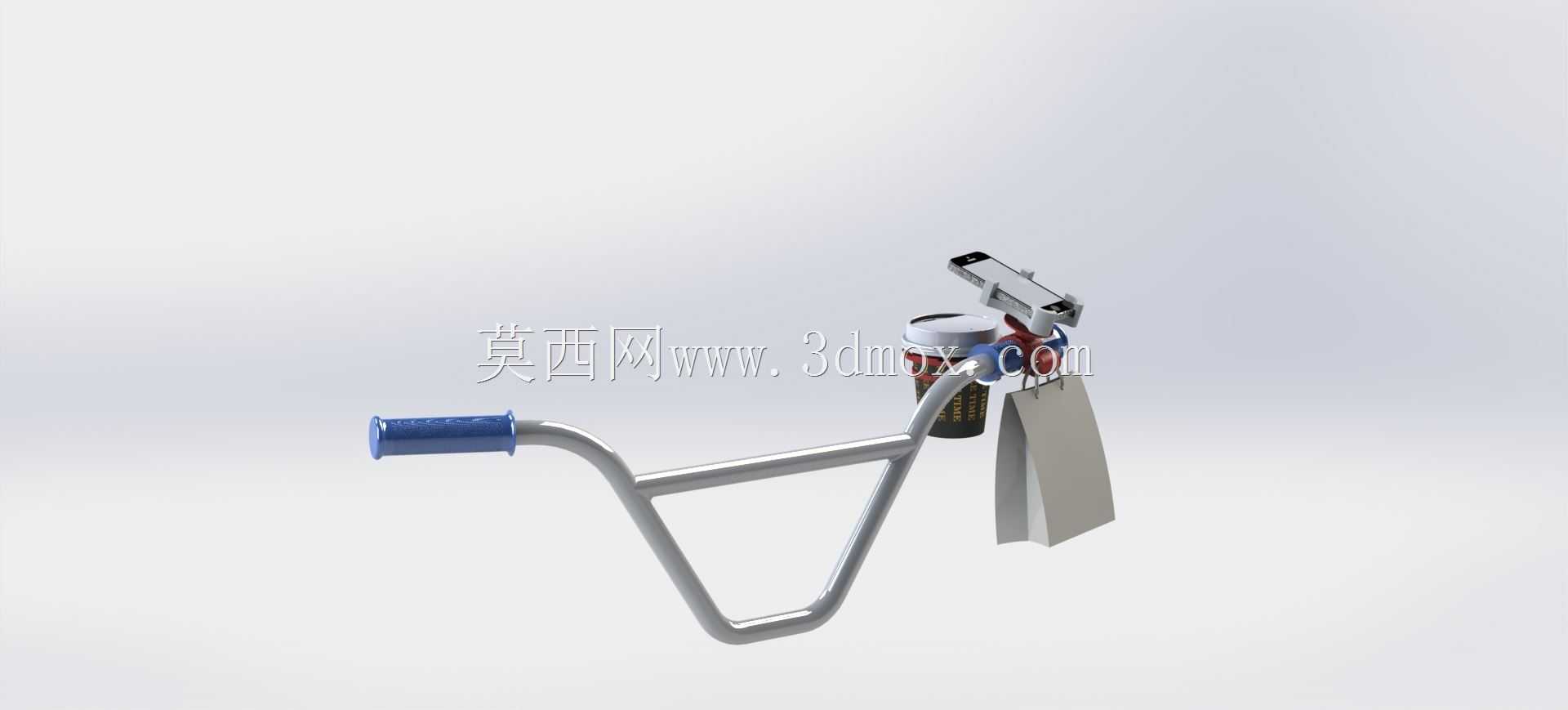

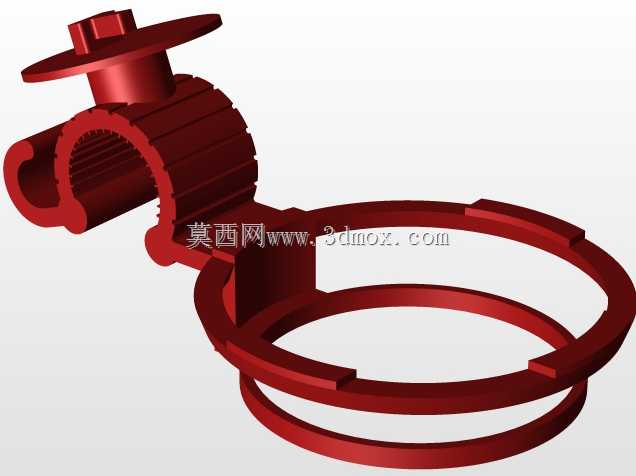

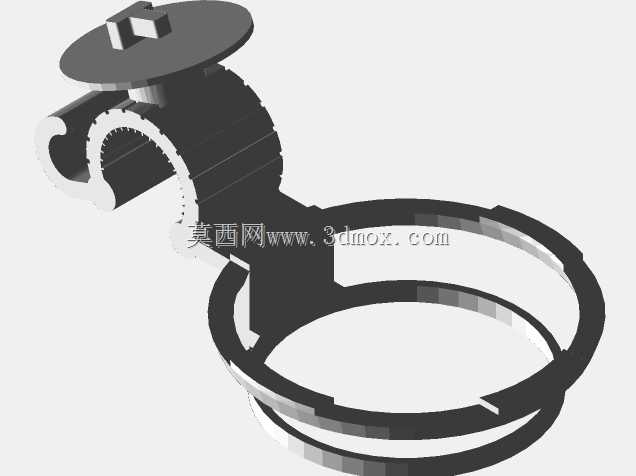

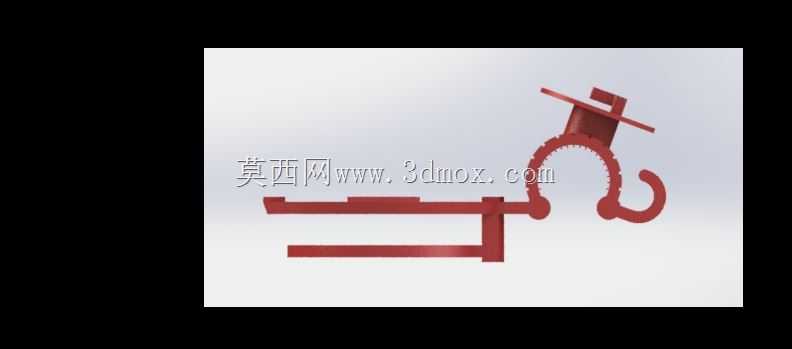

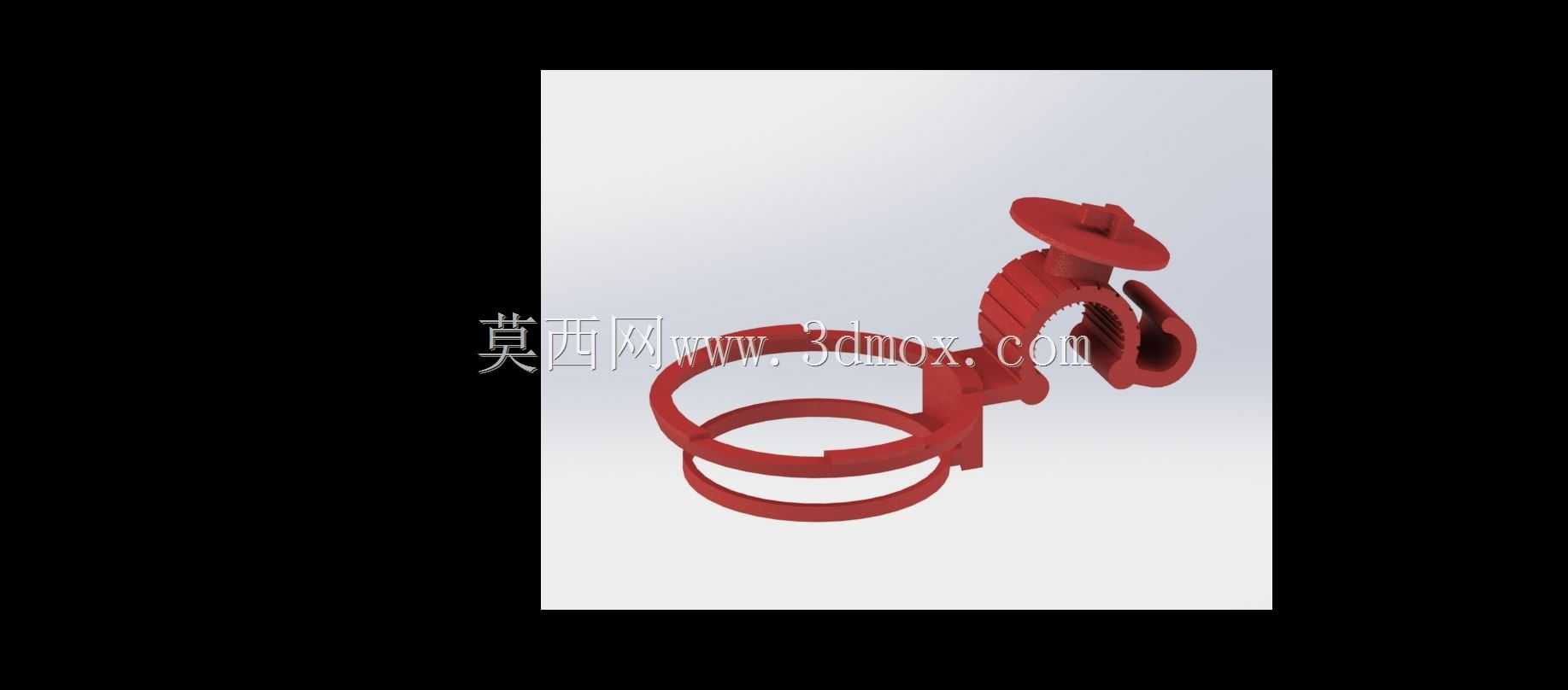

日常通勤骑行场景中，不少骑行者都遇到过随身饮品无处放置、购物袋悬挂易剐蹭前轮、骑行时手持手机导航存在安全隐患的问题，这款把端挂载支架正是针对这类高频骑行痛点开发的实用结构件。从安装边界来看，该支架适配常规直径的自行车车把末端，采用卡接式固定结构，无需额外打孔或改装原车部件，安装时仅需将支架卡入车把末端的管腔位置，依靠硬质聚合物复合材料的自身弹性形变实现抱紧固定，不会对车把表面的涂装或金属基材造成损伤，适配市面绝大多数通勤自行车、城市休闲车的平直车把、小燕把的末端尺寸，安装后整体向车把侧下方延伸，不会占用车把中部的刹车、变速操控空间，也不会干扰骑行时的转向动作。功能设计上，支架做了多场景兼容的结构考量：主体的环形承托结构设置了弹性限位卡边，能够适配不同直径的水杯、便携咖啡杯、瓶装饮用水，承托部位做了内凹的防滑纹理，即使骑行经过颠簸路面，容器也不会轻易滑脱；侧方延伸的挂钩结构采用圆弧过渡设计，没有尖锐棱角，悬挂购物袋、手提袋时不会割破袋体，挂钩的承重经过结构校核，能够满足日常通勤携带小件物品的承重需求，悬挂点的位置经过反复调整，挂载物品后重心贴近车把中轴线，不会出现单侧偏重导致的车把跑偏问题，同时挂载后的物品最低点距离前轮轮圈留有足够安全距离，完全避免了袋体卷入轮组的安全隐患。除此之外，支架还预留了手机支架的连接接口，接口处做了可微调的安装余量，能够适配不同尺寸的手机固定夹，满足骑行时导航、查看骑行数据的使用需求。材质选用上采用硬质聚合物复合材料，兼顾了结构强度与轻量化需求，整体重量控制在较低区间，不会给车把增加过多额外负载，材料本身具备耐候性，长期暴露在户外日晒雨淋环境下也不易出现老化脆裂问题，结构造型采用一体化流线设计，没有多余的突出结构，骑行时不会产生额外风阻，外观也能和常规城市自行车的造型风格适配。从结构设计逻辑来看，这款支架没有采用复杂的多零件拼接结构，一体化成型的设计既降低了生产制造成本，也减少了长期使用过程中连接件松动失效的概率，所有受力部位都做了加厚处理和圆角过渡，避免应力集中导致的结构断裂，卡接部位的抱紧力经过反复调试，既保证安装后不会在颠簸中松动，也能在需要拆卸时无需专用工具即可徒手完成拆装，兼顾了固定可靠性与使用便捷性。
