北极星XCR SP440二冲程发动机气缸结构

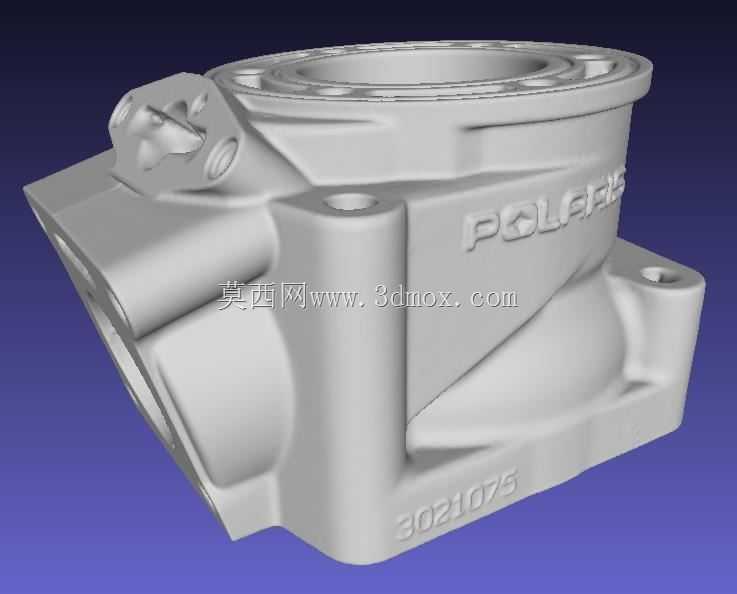

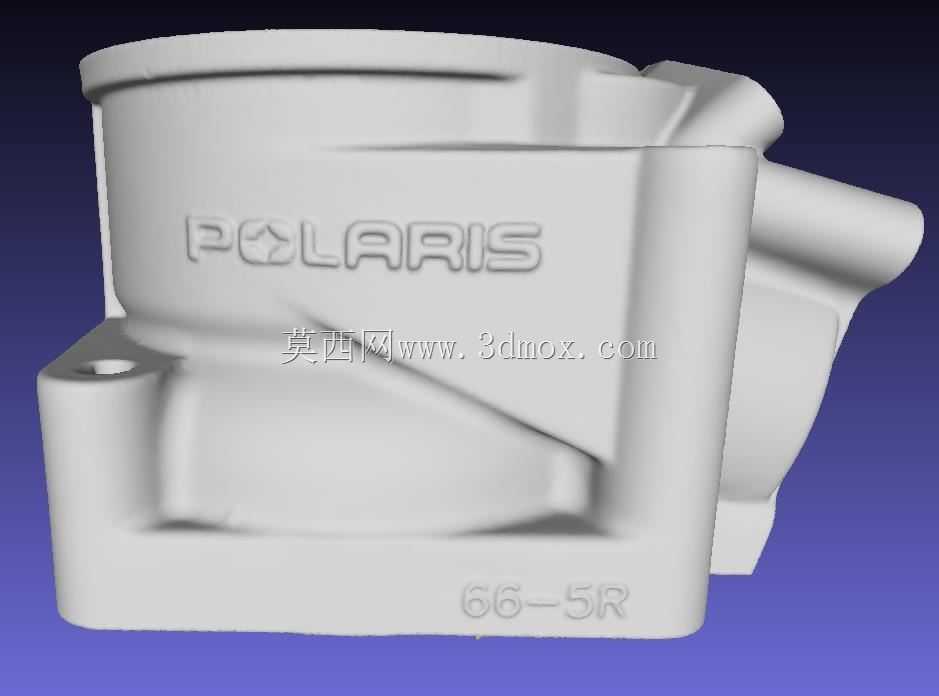

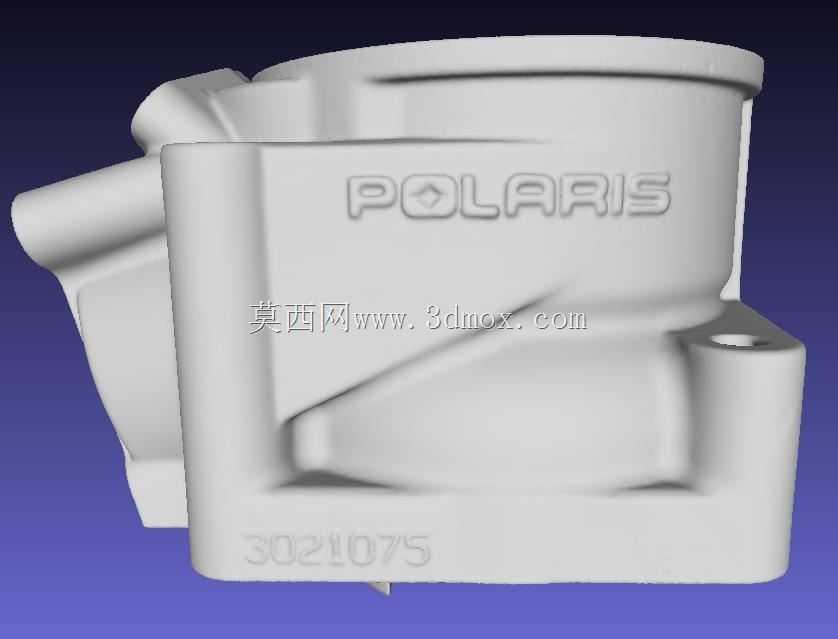

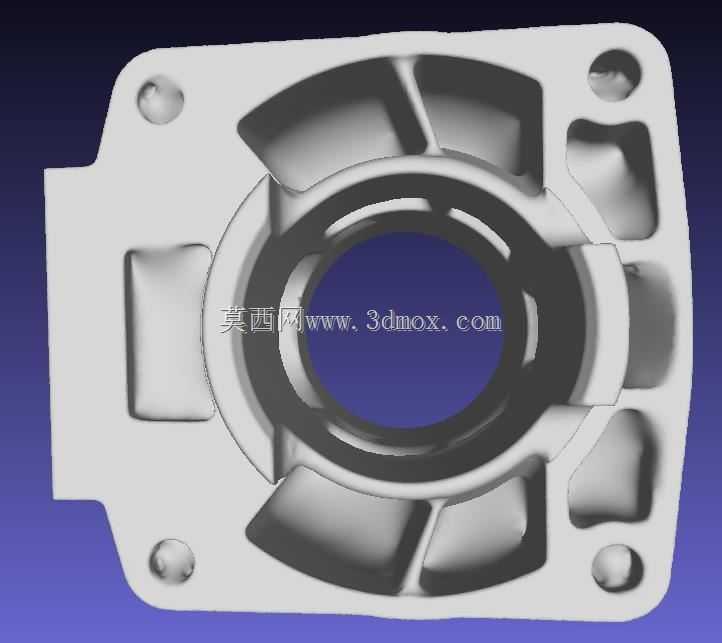

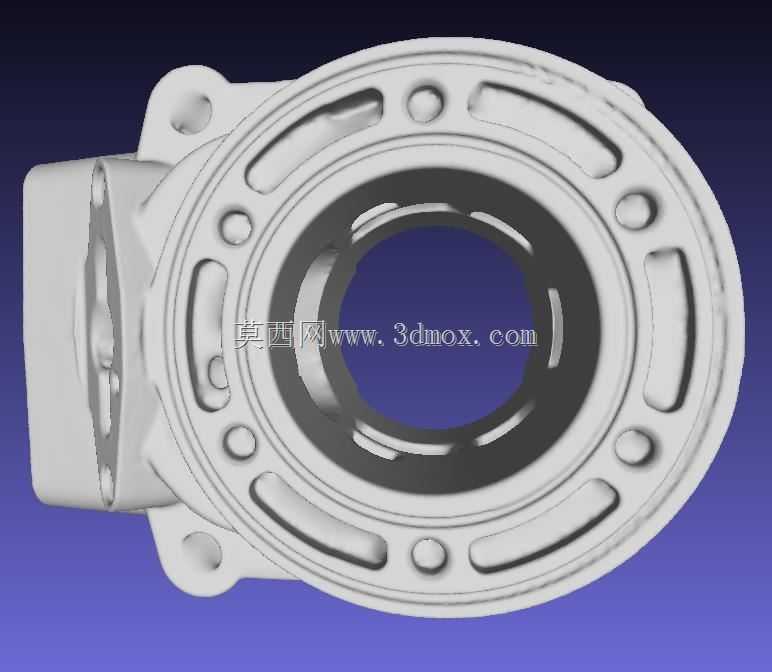

这款气缸是适配北极星XCR SP440机型的二冲程动力核心部件，主要应用于雪地摩托这类户外特种动力装备的动力输出单元，作为二冲程发动机完成做功循环的关键载体，需要同时承担进气导流、排气导出、活塞往复运动导向、燃烧室密封承压、缸体散热等多重功能，其结构设计直接决定了动力单元的输出效率、运行稳定性与服役寿命。从三维扫描还原的结构来看，缸体采用一体化铸造成型的主体结构，外壁集成了多组加强筋结构，既能够平衡缸体在高频爆震工况下的结构应力，避免薄壁位置在交变热载荷与机械载荷共同作用下出现开裂变形，也能增大缸体与外界空气的接触面积，强化风冷散热效率，适配雪地摩托高负荷持续运行的工况需求。缸体上部的法兰端面设置了均匀分布的安装孔位，用于和缸盖组件实现刚性密封连接，安装孔的位置度公差直接影响缸垫的密封可靠性，设计时需要严格匹配缸盖的螺栓分布，保证压紧力均匀覆盖密封面，避免出现漏气、冲垫的故障。缸体侧面集成了扫气口与排气口的异形流道结构，二冲程发动机的扫气效率直接影响动力输出表现，流道的走向、截面变化弧度经过针对性匹配，能够引导新鲜混合气在缸内形成合理的涡流，尽可能将燃烧后的废气从排气口推出，减少残余废气量，提升充气效率。缸体下部的安装基座设置了与曲轴箱对接的定位止口与连接孔位，止口的配合公差需要保证缸体中心与曲轴回转中心的垂直度，避免活塞在缸筒内运行时出现偏磨，缩短活塞环与缸壁的使用寿命。缸体侧面预留的附属安装位，可用于固定点火组件、管路支架等周边附件，集成化的结构设计减少了额外连接件的数量，降低了整机的装配复杂度与整体重量。需要注意的是，该扫描模型的进排气流道几何细节存在一定的扫描误差，在进行逆向改型设计、性能仿真分析时，需要结合实际样机的流道尺寸对模型进行修正，保证仿真计算与实际工况的一致性，避免因模型偏差导致设计方案出现匹配问题。在进行相关配件的适配设计时，需要重点核对缸筒内径、安装孔位中心距、止口直径等关键安装边界尺寸，保证配件与原机的互换性，满足维修替换、性能改装的实际使用需求。
