匹兹堡钢人队星形徽章立体造型设计

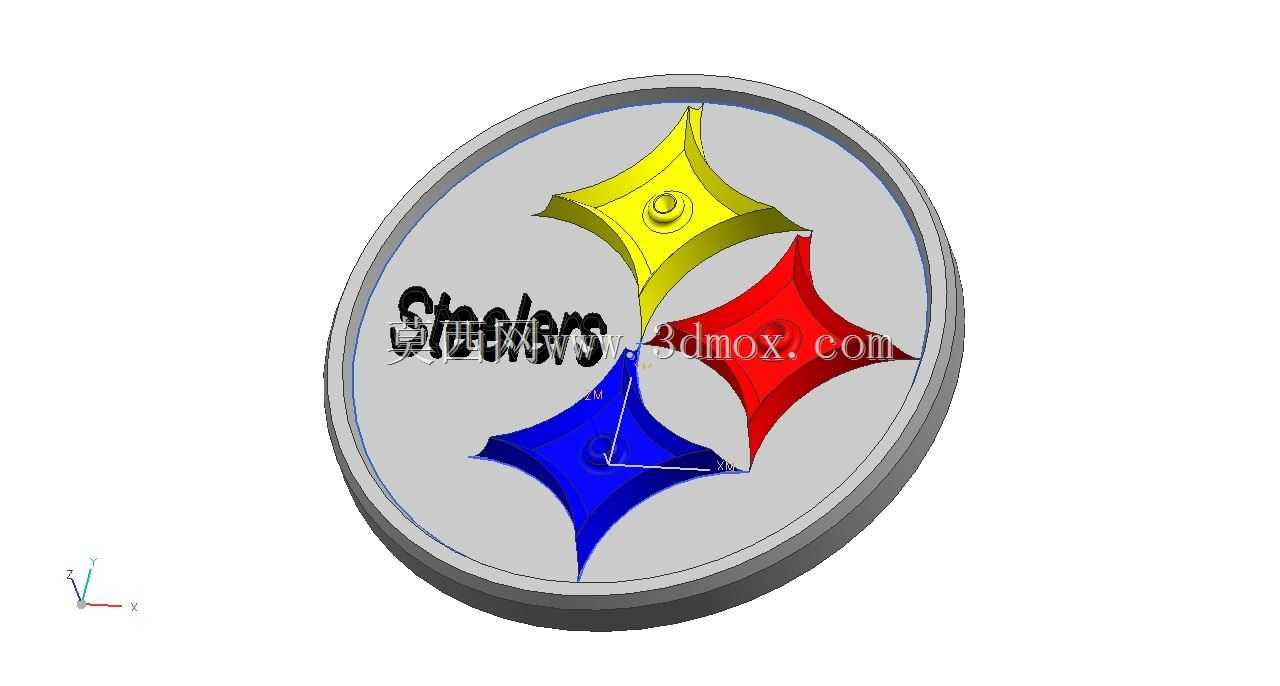

这款立体标识件常应用于球迷周边定制、主题空间装饰、收藏类纪念摆件制作场景，也可作为机车、改装车辆的外观装饰贴片使用，适配平面粘接、嵌入式安装等多种装配方式。整体采用圆形薄饼式基底结构，外轮廓做了等宽的凸起围边设计，围边高度略高于中心图案区域，既可以在堆叠存放时避免中心图案表面被剐蹭磨损，也能在粘接安装时提供一圈均匀的施胶边界，不会出现胶体外溢污染图案面的问题。中心区域的三枚星形尖角造型采用黄、红、蓝三色分区设计，每枚星形结构都做了弧面拔模处理，尖角末端收窄至0.3mm的圆角，既避免尖锐边角在日常使用中造成磕碰划伤，也能在注塑或者3D打印加工时减少应力集中，降低成型后尖角处开裂的概率。设计阶段先绘制圆形基底的二维草图，标注好外径、基底厚度、围边宽度的尺寸约束，再通过投影曲线将星形图案的轮廓映射到基底的上表面，每一个星形曲面都采用放样特征生成，曲面之间做G1连续过渡，没有尖锐的折边，后续做表面喷涂或者电镀处理时，漆层或者镀层的附着均匀度会更好，不会出现积漆、镀层厚薄不均的问题。三个星形结构围绕中心呈120度均匀分布，每个星形的中心都预留了浅凹的定位标记，既可以作为后续上色工序的对位基准，也能在需要加装固定铆钉时提供精准的安装点位，不需要二次划线定位。基底背面做了0.2mm深度的内凹平面，安装时可以更好地贴合被附着面，不管是光滑的亚克力板面、金属漆面还是木质表面，都能保证粘接面完全贴合，不会因为背面存在凸起导致安装后出现翘边、晃动的问题。标识表面的文字区域采用凹陷蚀刻的结构设计，文字深度控制在0.15mm，填充颜料后不会因为日常摩擦导致文字脱落，相比平面印刷的标识耐用性提升明显，即使在户外日晒雨淋的环境下使用，文字和图案的辨识度也能长期保持。整个造型的所有棱边都做了R0.2的圆角处理，没有加工死角，不管是采用数控铣削加工、注塑成型还是光固化3D打印，都能顺利完成脱模或者支撑去除，不需要额外做过多的后处理打磨工序，能有效缩短单件加工的周期，适配小批量定制生产的需求。
