反肩式流体转接接头结构设计方案

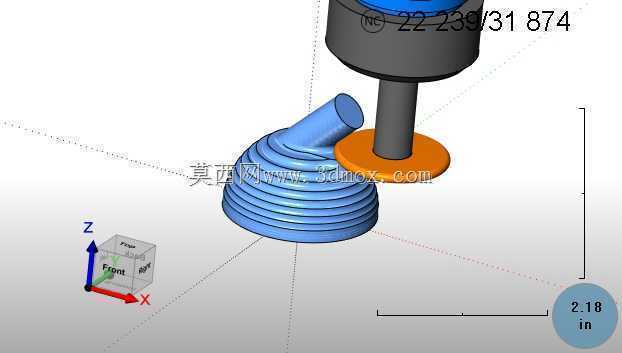

　　该反肩结构件主要应用在小通径流体管路的变向转接场景，常见于小型液压控制回路、气动执行单元的终端连接位置，也可适配低压工况下的冷却液、润滑油脂输送管路，解决管路走向受安装空间限制时的侧向转接需求，避免管路弯折造成的通径缩窄、流阻激增问题。从结构设计逻辑来看，主体采用带多层环形波纹的基座设计，波纹结构并非装饰性造型，而是为了在安装后提供微量的轴向与角度补偿量，抵消设备运行过程中产生的振动传导，避免刚性连接在持续振动下出现密封面松脱、接头根部断裂的问题。侧向斜向引出的接口采用等通径设计，内壁做顺滑过渡处理，不存在直角转折造成的流道突变，能有效降低流体经过转接位置时的压力损失，减少湍流产生的概率，降低管路运行过程中的振动与噪音。

　　上部的反肩定位结构是整个构件的核心设计点，安装时反肩端面可直接贴合安装面板的背面，配合上部的锁紧压件即可完成快速固定，不需要额外设计法兰安装边或者焊接固定位，能大幅压缩安装占用的空间，尤其适合在排布密集的阀岛、小型动力单元内部使用。从安装边界来看，该构件主体最大外径适配2英寸左右的安装开孔，侧向接口的中心高度控制在合理范围内，安装后突出安装面板的高度不到1.5英寸，不会和周边排布的其他管路、阀件产生干涉。接口的配合尺寸采用行业通用的管路连接公差，不需要额外定制配套连接件，可直接和标准规格的软管、硬管完成适配。建模过程中对密封面的平面度、波纹段的壁厚均匀性都做了参数化控制，波纹段的壁厚保持一致，避免注塑或者机加工过程中出现缩痕、

　　强度不均的问题，反肩定位面的粗糙度要求控制在合理区间，保证锁紧后密封面的贴合度，不需要额外加装密封垫片即可实现低压工况下的密封效果，减少装配时的零件数量。在实际选型应用时，可根据管路的输送介质调整构件的材质，输送常规气动介质可采用工程塑料材质降低成本，输送油类介质或者有一定压力的工况可更换为金属材质，结构本身不需要做大幅调整，仅需修改对应材质的加工公差即可适配不同的加工工艺。
