圆柱料坯内仿生人头加工造型结构

　　这套造型结构的核心应用场景，是多轴联动加工中心的复杂曲面加工工艺验证环节，日常车间做新设备曲面加工精度校验、新入职操机人员多轴编程实操考核、CAM软件后处理适配调试时，都会用到这类非规则曲面的测试件，相比常规的S形试件、金字塔测试件，仿生人头造型的曲面曲率变化更丰富，涵盖了平缓过渡面、小曲率凹陷、锐角棱边、大曲率凸面等几乎所有常见的自由曲面加工特征，能一次性暴露出加工过程中可能出现的过切、撞刀、步距不均、接刀痕明显、轴限位触发等各类问题。

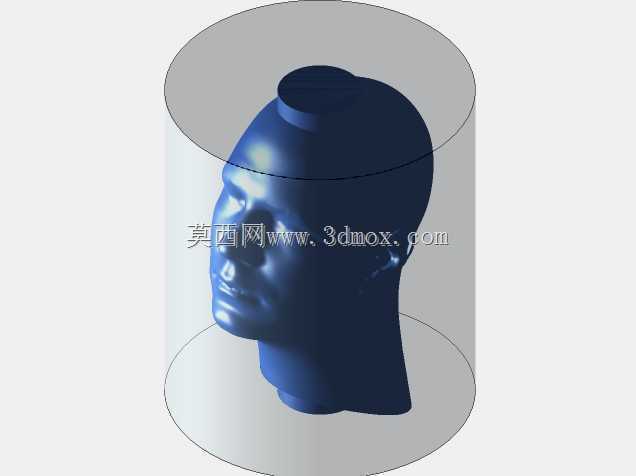

　　从设计思路上看，整个造型完全贴合圆柱坯料的装夹边界做排布，人头模型整体内嵌于标准圆柱坯料内部，坯料上下两端预留了足够的装夹工艺台，上端的小圆柱凸台可直接适配卡盘装夹，下端平面可配合尾座顶尖做顶紧定位，不需要额外设计定制夹具，车间常规的三爪卡盘就能完成装夹，装夹后整个加工区域无干涉，五轴摆头在任意角度下都不会碰到卡盘或尾座结构，大幅降低了工艺准备的工作量。模型的曲面做了工艺性优化，所有面部特征的曲率半径都大于常用球头刀的最小加工半径，不需要动用极小直径的刀具就能完成全部特征加工，避免了加工过程中频繁换刀带来的精度误差，也能控制整体加工时长在合理区间内，不会因为测试件加工耗时过长影响车间正常生产排程。

　　实际使用时，这套造型可以同时验证粗加工、半精加工、精加工全流程的工艺合理性，粗加工阶段可测试型腔铣削的开粗效率、残料留量均匀性，半精加工可测试等高铣与曲面铣的接刀效果，精加工阶段可验证曲面流线加工的步距控制、刀轴摆动平滑度，加工完成后还能通过三坐标测量，对照数模检测各个特征位置的形位公差，判断设备的定位精度、重复定位精度是否符合加工要求。另外在CAM编程教学场景中，这套造型也能帮助学员快速理解多轴加工的刀轴控制逻辑，掌握不同曲面特征下的加工策略选择，避免在实际生产加工复杂零件时出现工艺失误，造成坯料报废、设备损坏的损失。
