多工位U型件气动定位夹紧工装

　　这套工装主要面向小型U型结构件的批量机加工工序设计，常见应用场景涵盖汽车零部件小支架加工、五金U型挂耳的铣面钻孔工序、液压管件接头的端面加工等批量装夹需求，可直接安装在立式加工中心、数控铣床的工作台面上，配合机床T型槽完成固定，单组工装的底座安装孔位按照常规125mm槽距的机床工作台设计，单工位底座宽度120mm、长度280mm，并排布置三个工位后整体占用台面宽度380mm，不会超出常规中小型加工中心的工作台行程边界。整套工装的设计思路围绕快速装夹、重复定位精度稳定展开，底座采用线性导轨作为滑动导向载体，滑动座与固定端的配合面预留0.02mm的间隙公差，保证滑动顺畅无卡滞的同时，将重复定位误差控制在0.015mm以内，满足普通铣削、

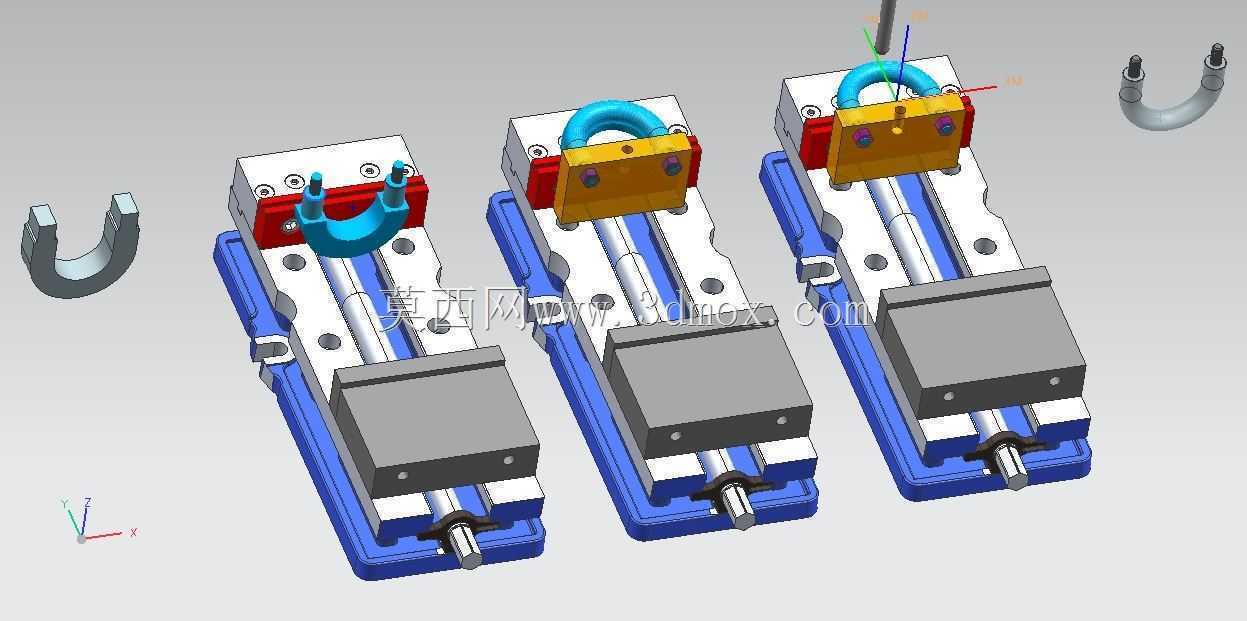

　　钻孔工序的精度要求。夹紧单元采用气动驱动方式，前端的仿形压头完全贴合U型工件的圆弧面，避免装夹过程中工件出现压痕或者形变，压头后方的红色限位块承担硬限位作用，防止气缸行程过顶导致工件变形，每个工位的夹紧行程设置为15mm，适配壁厚2-8mm范围内的U型工件装夹，无需更换压头即可覆盖同系列不同规格的工件加工需求。工装顶部的蓝色吊环结构用于工装整体吊装转运，方便在不同机床之间快速转线使用，底座两端的定位销孔用于工装在机床台面上的快速找正，首次安装校准后，后续重复安装无需重新打表找正，可大幅减少换产等待时间。滑动座前端的伸出端用于安装待加工工件的定位基准面，工件装入后依靠侧面的定位块完成X、Y两个方向的定位，气缸推动滑动座沿导轨前进，

　　将工件压紧在固定端的定位面上，整个装夹动作可在2秒内完成，三个工位可同步夹紧，单次装夹即可完成三件工件的加工，相比传统手动虎钳装夹，装夹效率可提升60%以上，同时避免人工装夹力度不一致导致的加工尺寸波动。工装的所有滑动面均设计有防尘结构，防止加工过程中的铁屑、切削液进入导轨滑动副，延长工装的维护周期，日常使用仅需定期在导轨注油孔加注润滑脂即可，无需复杂的维护操作。
