机加工定位用斜向钻孔导向工装结构

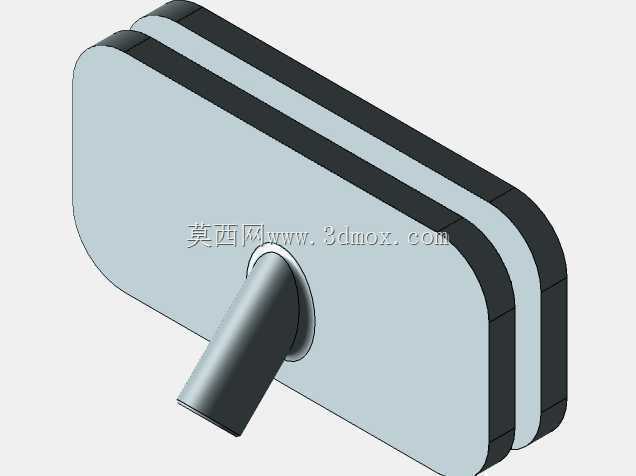

　　在常规钻削加工场景里，遇到斜向孔、深孔或是对孔位同轴度、角度公差要求较高的加工需求时，直接手持钻头或是靠普通划线定位加工，很容易出现钻头跑偏、孔壁倾斜、孔位超差的问题，尤其是在批量加工小型零件的工位上，反复找正会大幅降低加工效率，这时候配套的钻孔导向工装就成了必不可少的辅具。这款钻导结构采用分体式夹座加导向柱的组合设计，主体夹座做了圆角矩形的外形处理，没有尖锐的棱角，在工位上取放、装夹时不容易划伤操作人员的手套或是零件表面，两层平行的夹座板中间预留了装夹间隙，可以根据待加工零件的厚度调整锁紧间距，适配不同厚度的板类、块类零件装夹需求。导向柱采用倾斜式设计，和夹座基准面保持固定的夹角，内孔做了高精度的珩磨处理，

　　和对应规格的钻头外径保持极小的间隙配合，钻头伸入导向孔后，全程沿着固定的角度进给，不会因为轴向进给力的偏移出现钻斜的问题，能有效保证斜孔的角度公差和位置度要求。从安装边界来看，夹座的整体厚度控制在合理范围，不会占用过多的台钻工作台空间，底部可以配合压板或者永磁吸盘直接固定在钻床工作台上，不需要对现有钻床做额外的改装，适配绝大多数台式钻床、立式钻床的工作台安装尺寸。设计时特意将导向柱的安装位置做了偏心处理，在加工靠近零件边缘的孔位时，夹座不会和零件的侧壁、或是台面上的其他定位块产生干涉，导向柱的伸出长度经过反复校核，既能够给钻头提供足够长度的导向支撑，又不会因为伸出过长导致排屑空间不足，

　　钻削过程中产生的铁屑可以顺着导向柱和零件表面的间隙顺利排出，不会出现铁屑堆积刮伤孔壁的问题。夹座的两个分体板之间采用可拆卸的连接结构，长期使用后如果导向柱内孔出现磨损，只需要更换对应的导向套即可，不需要整体更换整个工装，能有效降低车间的辅具损耗成本。在实际使用场景中，这类钻导不仅可以用于普通钢材的钻孔加工，更换适配的导向套后，也能用于铝合金、工程塑料等材质零件的斜孔加工，针对小批量定制零件的加工，不需要制作复杂的专用夹具，只需要调整夹座的装夹位置，配合划线定位就能快速完成孔位加工，相比专用夹具的制作周期更短，成本更低，非常适合机加工车间的多品种小批量生产场景使用。导向柱和夹座的连接采用过盈配合加定位销的固定方式，长期受钻头的轴向振动也不会出现松动移位，能长时间保持导向精度，减少日常维护的频次。
