圆管内嵌式直列铰链结构设计

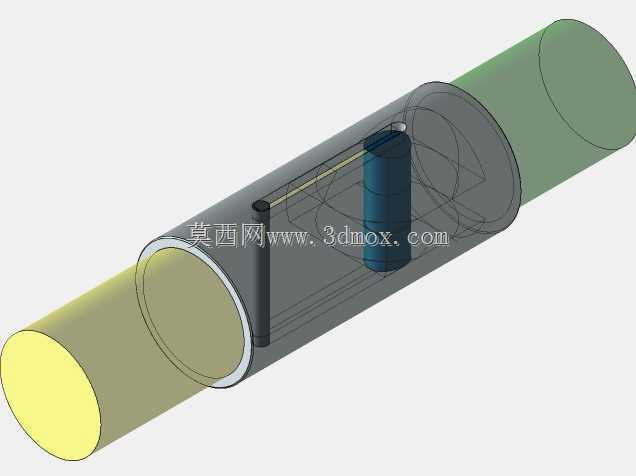

　　这款内嵌式圆形直列铰链，主要适配圆形截面管材的铰接转动需求，在管状框架、伸缩管线支架、圆管护栏活动段、管式家具拼接、工业管线防护架等场景中应用广泛，区别于外露式合页结构，其整体嵌入圆管内腔安装，不会破坏管件外表面的完整性，也不会在管件外侧形成凸起结构，能很好适配对外形平整度、外观流畅度有要求的管状构件连接场景。从结构设计逻辑来看，该铰链采用同轴直列布局，铰接销轴与两侧连接的圆管轴线保持平行，转动副完全收纳于两段对接圆管的内腔之中，安装完成后仅能看到两段圆管的对接缝隙，外部无多余连接结构外露，既可以避免铰接部位积灰、卡滞，也能降低外部磕碰对转动结构的损伤，提升铰接结构的长期运行稳定性。设计过程中，首先匹配了常用规格圆管的内径尺寸，

　　铰链的主体外壳外径与对接圆管的内径保持小间隙配合，安装时可直接将铰链两端分别插入两段对接圆管的内腔，通过侧壁顶丝或者粘接的方式完成固定，不需要在圆管表面做大面积的开孔或者焊接作业，安装工序简单，对现场装配的技能要求较低，也不会破坏圆管自身的结构强度。转动部分采用销轴与轴套配合的结构，销轴采用高硬度材质加工，轴套选用自润滑材质，长期转动过程中不需要额外加注润滑脂，就能保持顺畅的转动阻尼，不会出现卡顿、松旷的问题，转动角度可根据实际使用需求做限位设计，常规状态下可实现0-180度范围内的自由转动，也可根据场景需要增加限位凸台，限制最大转动角度，避免过度转动造成连接管线或者构件的损伤。从安装边界来看，

　　该铰链的轴向长度完全容纳于两段圆管的对接段内部，不会额外增加管状构件的径向尺寸，对接完成后两段圆管的同轴度偏差可控制在较小范围内，转动过程中不会出现径向跳动，对于需要在圆管内部穿设线缆、输送介质的场景，铰链的中心预留了贯通空腔，不会阻断管线的布设路径，能很好适配带内部走线、内部输送需求的管状铰接结构。在实际选型使用时，需要注意匹配对接圆管的内径尺寸，确认圆管的壁厚满足顶丝固定的强度要求，若用于承重场景，可适当增加销轴的直径，提升铰接部位的抗剪切能力，若用于有防腐要求的户外场景，可将铰链主体材质更换为不锈钢或者做表面防腐处理，适配不同工况的使用需求。
