板件立式杆件定位固定工装结构

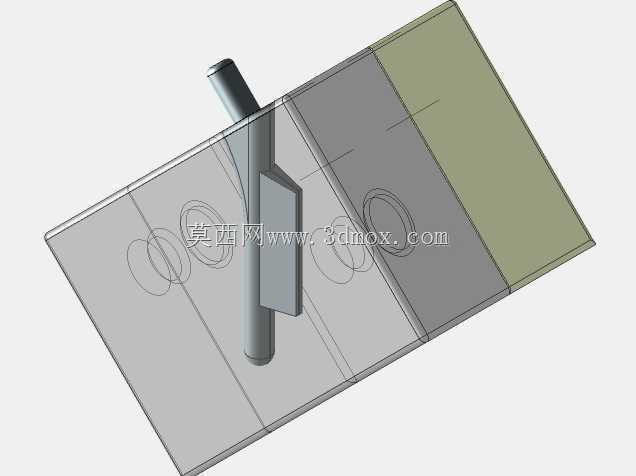

　　这套固定结构主要面向中小规格板类零部件的侧装杆件定位场景，常见于小型自动化线体的工件预定位工位、检具的辅助装夹单元以及小型装配台的快换固定模块，日常使用中可快速完成带垂直杆件的板件位置锁定，避免加工或检测过程中工件出现攒动、偏斜问题。从结构设计逻辑来看，主体采用两块拼接式平板作为承载基体，平板上预留的环形沉槽可适配不同外径的定位衬套，无需额外加工安装孔即可快速调整定位点位置，适配多种相近规格板件的装夹需求；垂直穿设的圆柱杆件通过侧置的矩形压块实现锁紧，压块与杆件的接触平面做了细网纹滚花处理，增大接触摩擦力的同时不会压伤杆件表面，锁紧时仅需拧紧侧方的紧定螺钉即可完成固定，单人操作全程耗时不超过十秒，适配小批量多品种的柔性生产场景。

　　在安装边界方面，承载平板的厚度控制在常规工装板的通用尺寸范围内，底部可直接适配市面主流规格的铝型材工作台台面，无需额外制作转接板；垂直杆件的伸出长度可根据实际使用需求裁切调整，预留的杆身行程可满足不同高度的装夹避让需求，平板侧边的直边结构可直接与线体的定位挡边贴合，安装时仅需在平板四角预留螺栓过孔位置即可完成固定，不会与周边的送料、检测机构产生运动干涉。实际使用过程中，该结构可兼容不同厚度的板件装夹，当板件厚度在适配区间内变化时，仅需调整压块的锁紧行程即可完成固定，无需更换整套工装；平板上的多组环形槽位可同时安装多组定位杆件，实现多工位并行装夹，提升单工位的作业效率。结构整体没有复杂的传动部件，日常维护仅需定期清理沉槽内的切屑、

　　灰尘，检查紧定螺钉的磨损情况即可，长期使用的故障率极低，适合在机加工辅助定位、产品装配预固定、尺寸检测装夹等多个场景下复用，建模时所有配合面均预留了合理的公差间隙，加工时采用普通铣削设备即可完成所有零件的制作，无需特殊工艺处理，加工成本可控。
