摩托车发动机活塞高精度结构设计

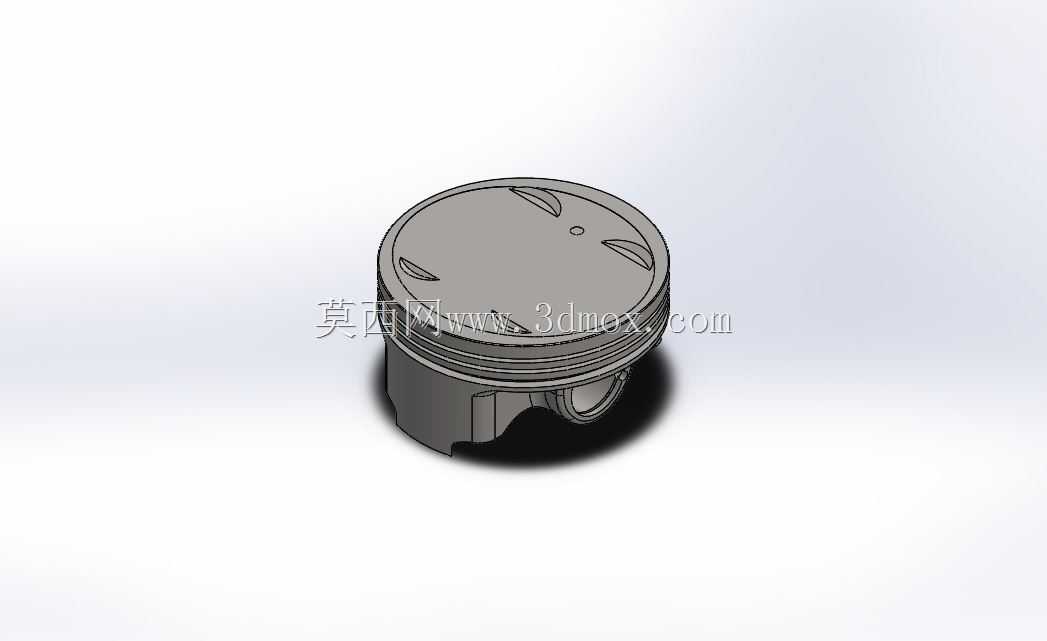

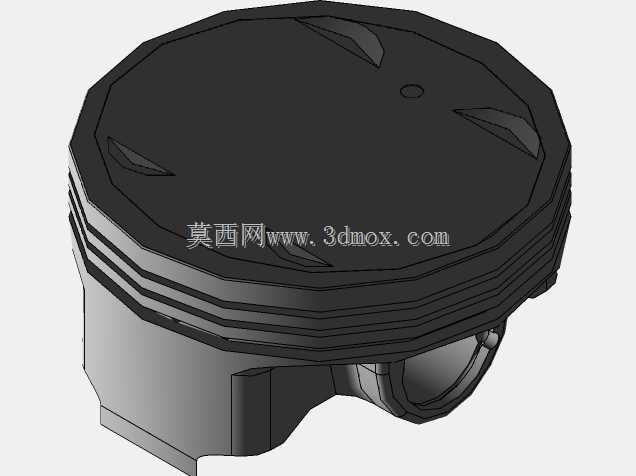

这款活塞主要适配小排量摩托车动力单元，作为发动机燃烧室核心往复构件，直接参与缸内做功的全流程，日常工况下需要承受交变燃气压力、高速往复惯性力以及缸内持续高温的耦合作用，是决定发动机动力输出效率、运行稳定性与使用寿命的关键零件。从结构设计逻辑来看，活塞顶部的凹坑造型完全匹配对应排量机型的燃烧室压缩比设定，表面预留的避让槽能够避免气门最大升程工况下出现运动干涉，顶部边缘的细微导流结构可以引导缸内混合气形成更合理的滚流，提升燃烧充分度，降低不完全燃烧带来的积碳附着概率。活塞头部的多道环槽结构分别对应气环与油环的安装位，气环槽的加工精度直接决定缸内密封性能，可有效阻隔高压燃气下窜至曲轴箱，油环槽周边的回油孔能够将缸壁多余润滑油导回曲轴箱，避免机油参与燃烧引发的烧机油故障。活塞裙部的型线采用了微椭圆设计，并非规则圆柱结构，这种设计是考虑到发动机工作时活塞受热膨胀的不均匀性，热态下裙部可以均匀贴合缸壁，既不会出现冷态敲缸的异响，也能避免热态下活塞卡滞在缸筒内。裙部下端的活塞销座孔采用了加强筋过渡结构，能够将活塞顶部承受的燃气冲击力均匀传递给活塞销与连杆，避免应力集中导致的销座开裂问题，销孔内部的卡簧槽用于安装限位卡簧，防止活塞销在高速往复过程中出现轴向窜动刮伤缸壁。在实际装配场景中，这款活塞的外径尺寸与对应缸径保持严格的配合公差，活塞销孔的中心距、活塞压缩高度都需要与连杆长度、曲轴行程、缸盖燃烧室深度完全匹配，任何尺寸偏差都会直接改变发动机实际压缩比，引发动力下降、爆震甚至活塞撞气门的严重故障。建模过程中对活塞各部位的壁厚做了差异化处理，顶部燃烧室区域壁厚更大以承受高压冲击，裙部区域适当减薄来降低活塞整体重量，减小往复运动惯性力，降低曲轴连杆机构的运行负荷，这种壁厚分布也能优化活塞整体的热传导路径，让顶部吸收的燃烧热量更快通过活塞环传递到缸壁，再通过冷却系统散出，避免活塞顶部过热导致的材料强度下降。
