内燃机进排气门组精密结构设计

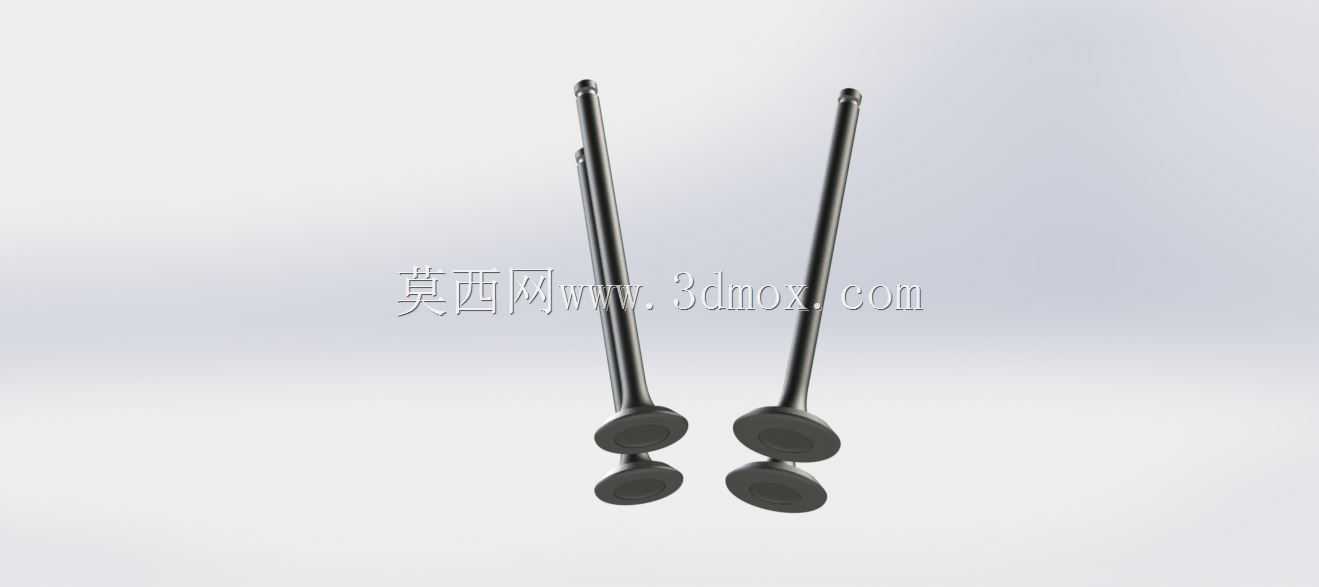

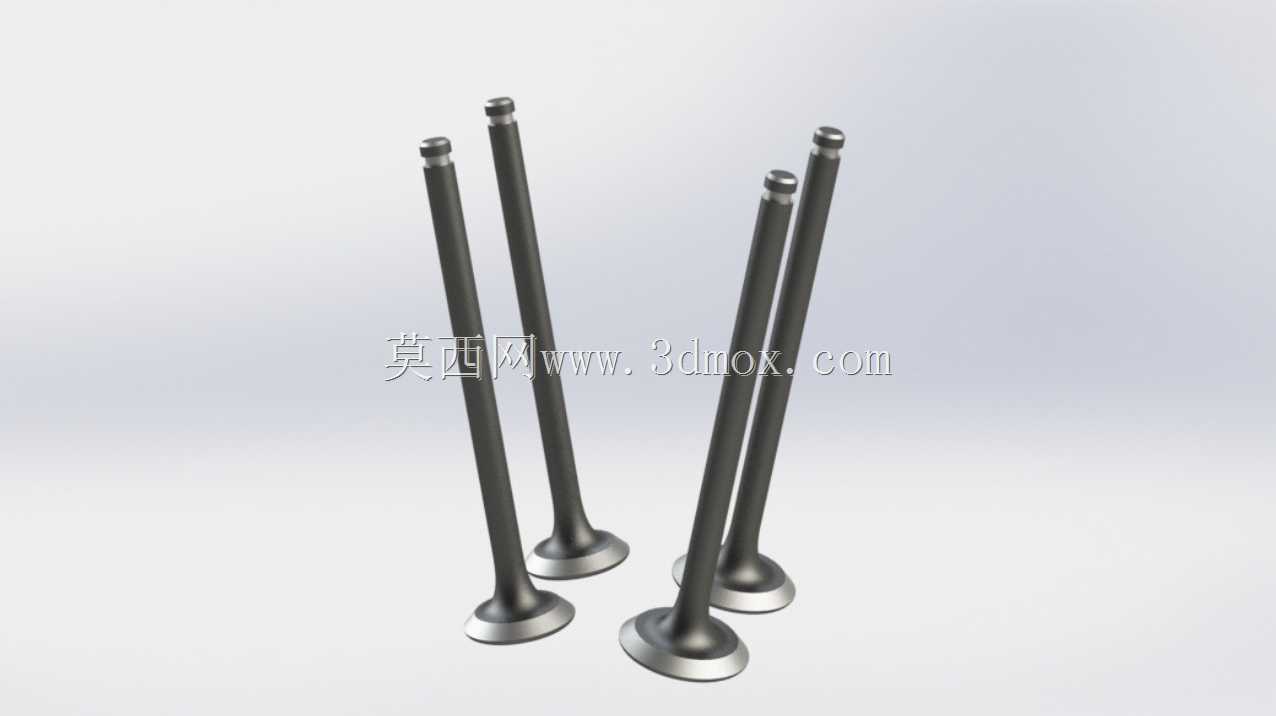

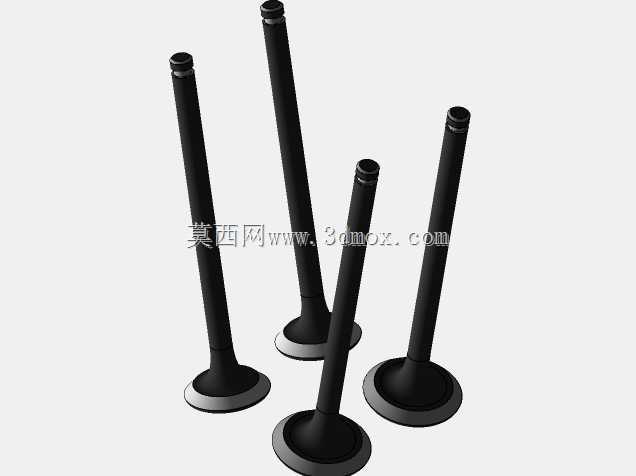

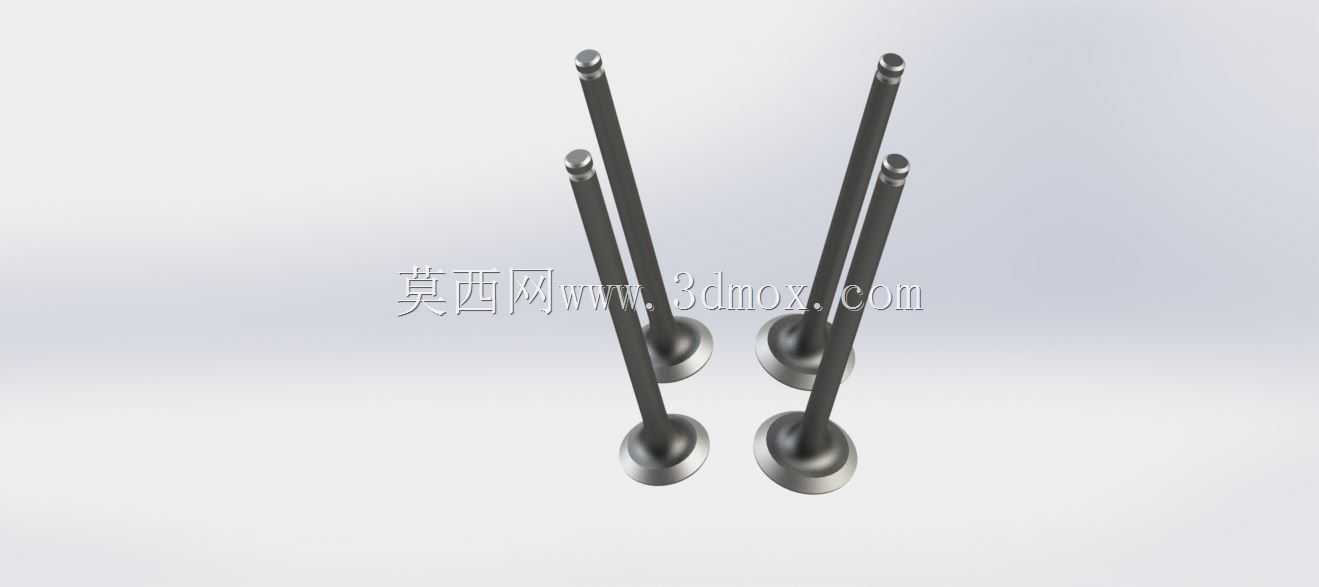

　　这套零件呈现的是内燃机配气机构里最典型的成组进排气门，四根细长杆身带盘形锥头的构件，直接对应发动机在进气、压缩、做功、排气四个冲程里负责封闭燃烧室、按时开启气道的核心运动件。从现场测绘和逆向建模的角度看，这类零件的尺寸边界非常明确：杆身直径分别取19.5mm与17mm两种规格，杆端锁夹槽位置的孔径为4.5mm，气门整体总高达到75mm，盘部锥面与气门座圈的配合锥角统一采用行业内成熟的45度密封角，盘头过渡圆角、杆身到盘头的渐变圆弧都做了连续顺滑处理，避免在高频往复运动中出现应力集中。

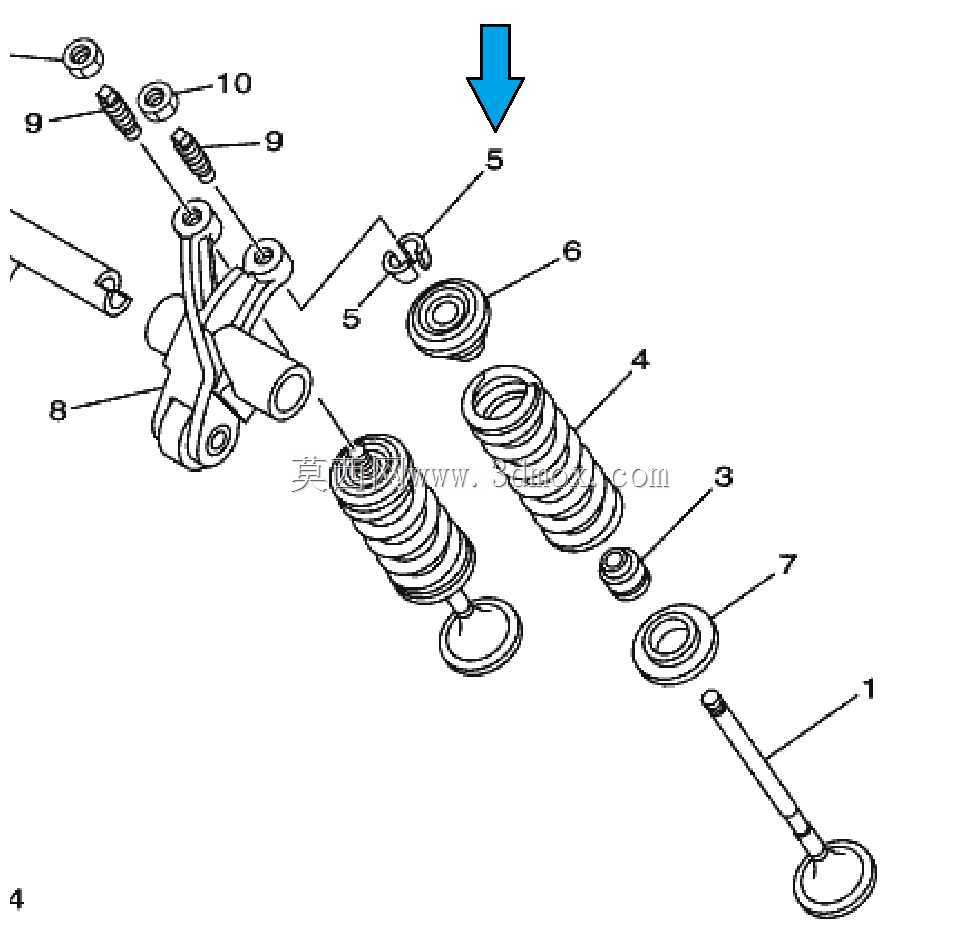

　　在整机布置层面，气门的安装边界完全围绕气缸盖展开：杆身穿过气缸盖导管孔，上端通过气门锁夹与弹簧座固定，弹簧套在杆身外侧，盘头锥面落座在气缸盖燃烧室侧的座圈锥面上。工作过程中，凸轮轴通过挺柱、推杆或者直接驱动摇臂，克服弹簧预紧力把气门按配气相位定时推开，新鲜混合气或者空气在进气冲程被吸入气缸，燃烧后的废气在排气冲程被推出排气道；凸轮升程回落之后，气门弹簧迅速把锥面压回座圈，在压缩和做功冲程保证燃烧室严格密封，不能出现任何燃气泄漏。

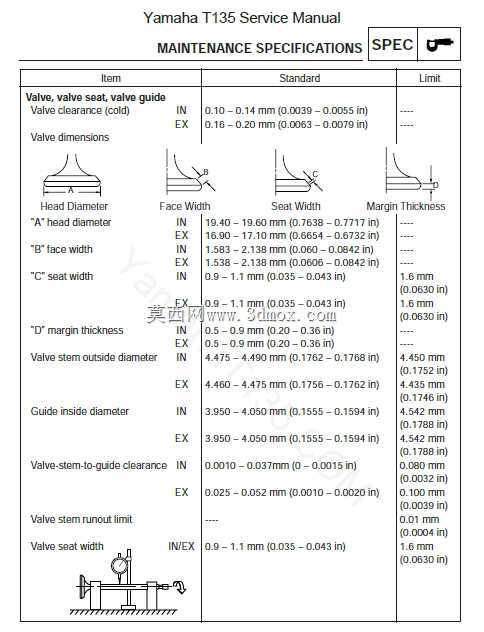

　　建模的时候最先要卡住的不是外形曲面，而是几个配合尺寸的公差逻辑：杆身和导管孔之间属于高精度间隙配合，间隙量通常控制在几丝到十几丝，既要保证气门在高温下往复滑动不卡滞，又不能间隙过大导致杆身摆动、盘头偏磨座圈；盘头锥面和座圈的接触带宽度有严格要求，接触带太宽密封比压不足容易漏气，太窄则会加剧座圈磨损、短期内烧蚀气门。杆顶端面要和摇臂或者凸轮从动件反复冲击，所以端面做了局部淬火硬化处理，模型里端面的小凸台结构就是为了适配锁夹、弹簧座的安装定位，顶端的环形槽专门用来装对半分开的气门锁夹，锁夹外锥面和弹簧座内锥面锁紧之后，就能把弹簧的预紧力可靠传递到气门杆上。

　　从功能特性区分，进气门和排气门虽然外形轮廓接近，实际工作环境差异很大：进气门侧流过的是温度相对低的新鲜充量，工作温度普遍在300到500摄氏度区间；排气门侧全程冲刷高温燃烧废气，峰值工作温度可以冲到800摄氏度以上，还会承受燃气中的硫化物、颗粒物腐蚀冲蚀，所以排气门通常会选用耐热合金材料，盘头锥面还会堆焊硬质合金层提升耐磨耐蚀性能，建模时可以在材料属性模块给两类气门分配不同的热物性参数，后续做热结构耦合分析的时候就能直接算出杆身热伸长量、盘头热变形量，反过来指导气门间隙的冷态设定值——冷态下必须在气门传动链里预留合适的气门间隙，补偿热机之后杆身受热伸长，避免热态下气门关不严、气缸压力泄漏。

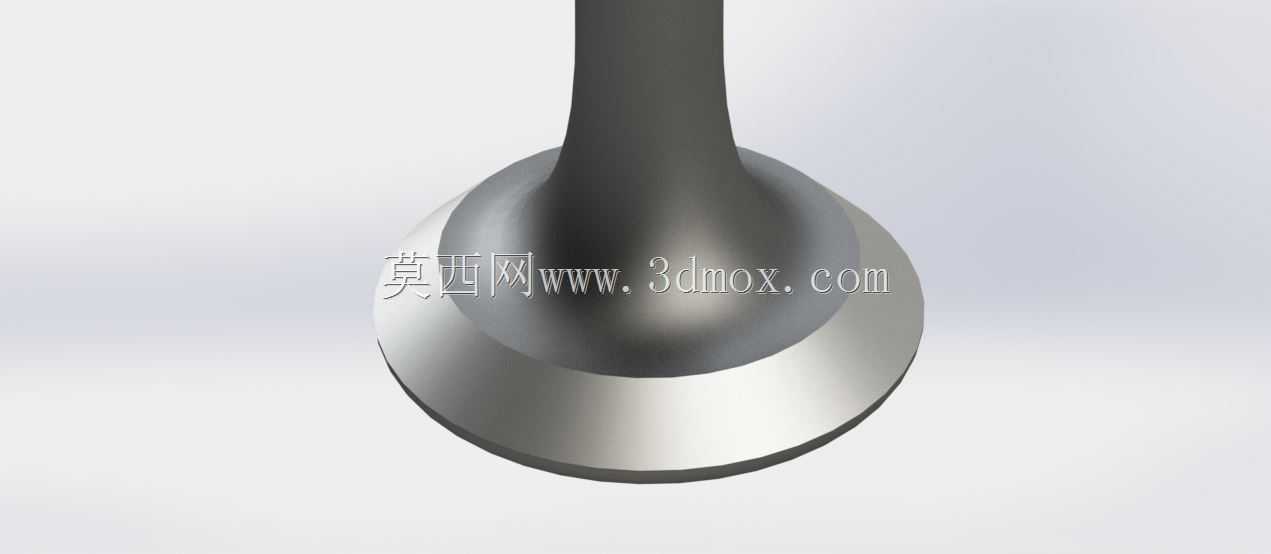

　　在结构设计思路上，气门整体做成细长杆加盘形头的形态，一方面是为了在有限的气缸盖布置空间里获得尽可能大的气道通流面积，降低进排气阻力，提升发动机充气效率；另一方面细长杆身可以在导管孔里获得足够长的导向支撑长度，抑制气门往复运动过程中的横向摆动，保证盘头锥面每次落座都能和座圈完全贴合。杆身到盘头的过渡区域采用大圆弧渐变，而不是直角转接，就是为了把气门落座时的冲击应力、燃烧爆发压力作用在盘头上的弯曲应力平滑分散，杜绝在杆头交接位置出现疲劳断裂——这也是内燃机故障里气门掉头、活塞撞气门这类恶性事故的核心诱因。

　　实际选型和装配验证阶段，拿到这套三维数模之后，可以直接在虚拟装配环境里模拟气门全行程运动：校验气门最大升程时盘头会不会和活塞顶面气门避让坑发生干涉，弹簧在全行程范围内有没有并圈风险，杆身伸出导管的长度在最大升程位置是否还保留足够的导向接触长度，锁夹、弹簧座在气门上下运动全程有没有和气缸盖油封、弹簧座沉孔发生剐蹭。数模里把四根气门分成两种杆径规格，也对应了多缸小排量发动机里进排气门的差异化配置，同组零件统一建模也方便后续在工程图里直接导出杆身磨削、盘头锥面车削、顶端淬火、表面氮化处理的工序要求，完全覆盖从结构设计、运动校核到工艺编制的全流程使用需求。
