螺旋压紧式C型夹持工装结构设计

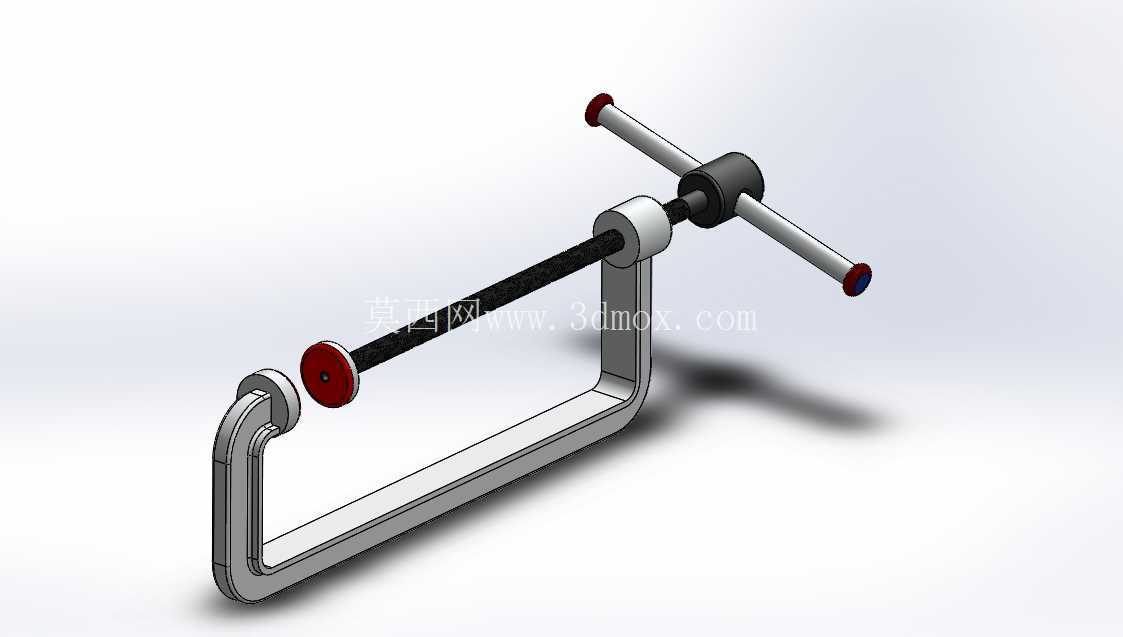

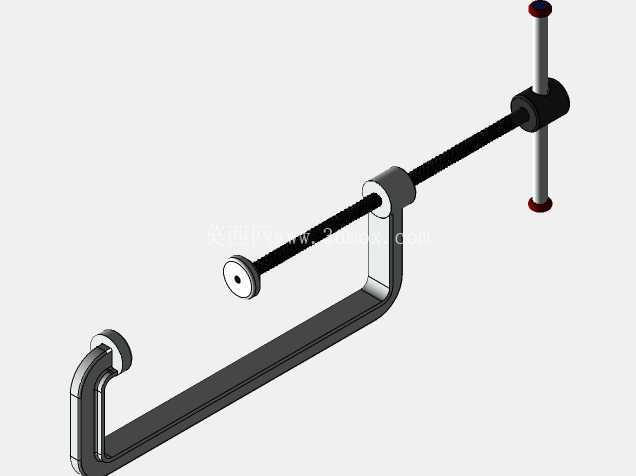

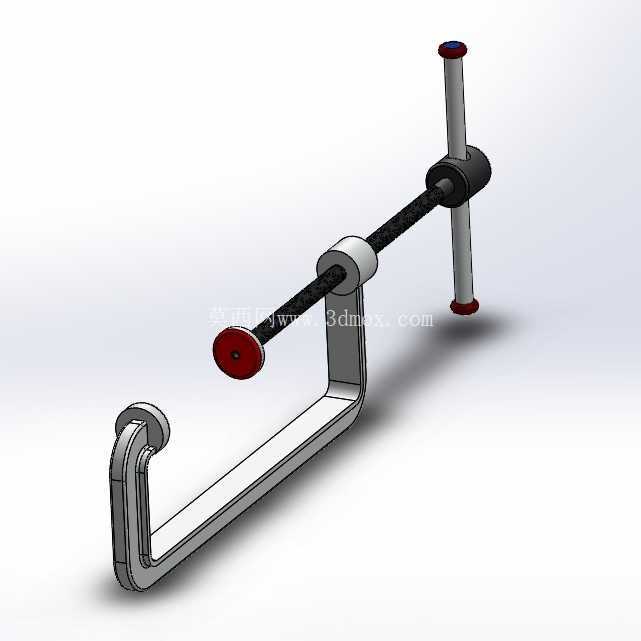

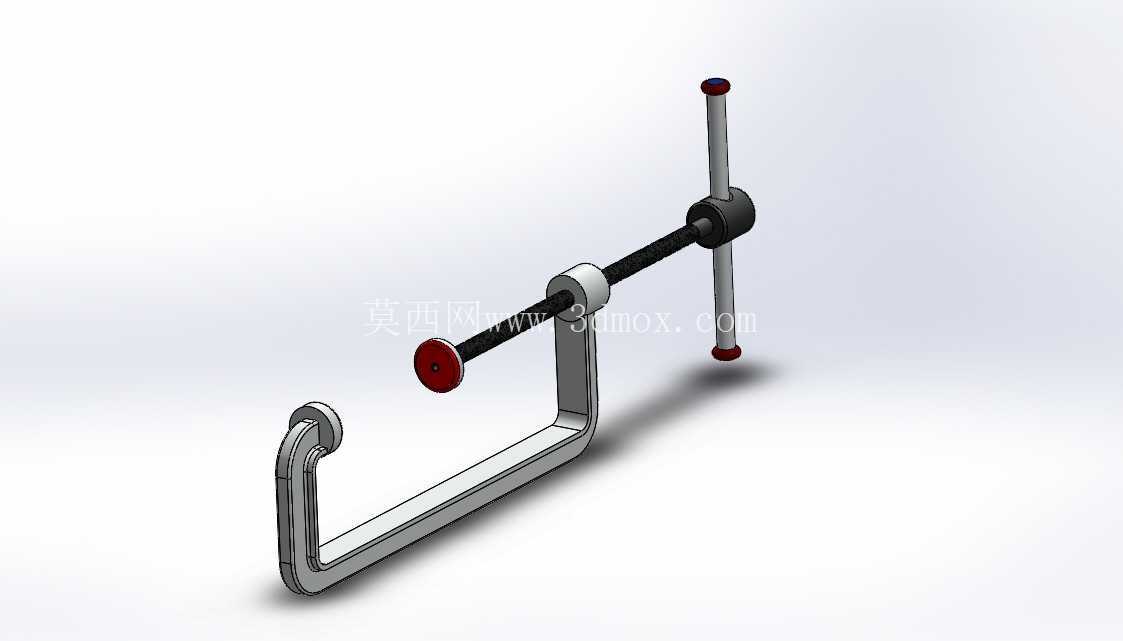

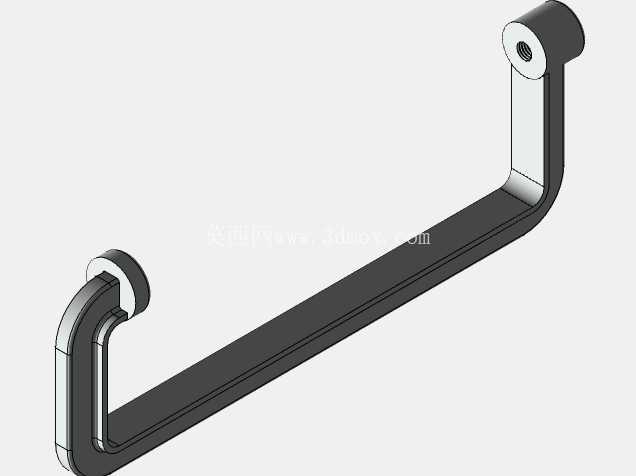

　　这款C型夹持结构是手动工装夹具里应用极广的一类，在钣金加工临时定位、木质构件胶合压紧、小型零部件焊接装夹、维修作业零件固定等场景都能见到它的身影，相比大型液压、气动压紧夹具，它不需要外接动力源，单人即可快速操作，适配多场景零散装夹需求，在小批量加工、现场维修、手工装配环节的使用频次远高于动力类夹具。从结构功能来看，它的核心是通过C型开口框架提供刚性支撑，搭配螺旋传动副实现压紧力的可控输出，框架的开口深度决定了可夹持工件的最大纵深，开口高度则对应可装夹工件的厚度范围，设计时框架截面做了等强度优化，在保证开口刚性、避免压紧时框架张口变形的前提下，尽可能降低整体重量，方便手持移动作业。

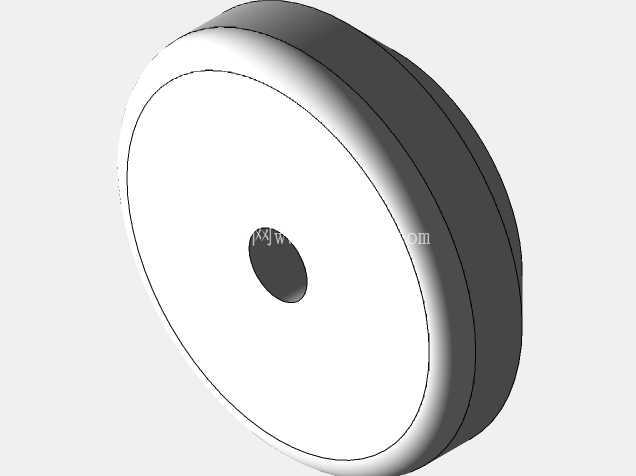

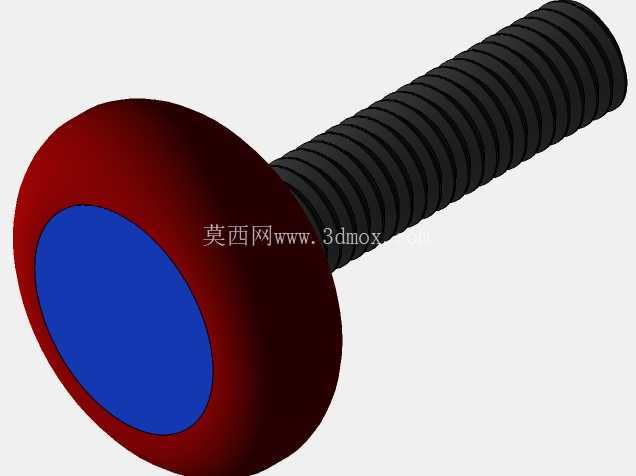

　　螺旋传动部分采用梯形螺纹设计，相比普通三角螺纹，它的传动效率更适配手动操作，同时具备更好的自锁性能，压紧后不会因为作业过程中的振动出现松脱，压头末端做了可转动的平垫设计，压紧时压头不会随螺杆转动刮伤工件表面，同时能让压紧力更均匀地分布在接触面上，避免局部压力过大造成工件变形。尾端的横杆是手动施力的力臂结构，长度经过匹配计算，普通人单手施加力量即可输出足够的压紧力，同时不会因为力臂过长导致过载压坏工件或者造成螺纹副损伤，压头和框架固定端的接触端面都做了防滑纹理处理，夹持表面光滑的工件时也不会出现滑移错位。

　　从设计思路上，这类C型夹首先要确定额定夹持力范围，以此反推螺杆直径、螺纹参数、框架截面尺寸，避免出现强度不足导致的框架断裂或者螺杆弯曲问题，同时要兼顾操作便利性，螺杆的行程要覆盖常用的工件厚度范围，不需要频繁调整初始位置就能快速适配不同厚度的工件。外形尺寸方面，这类中型C型夹的整体长度通常在200-300mm区间，开口深度在80-120mm，最大开口高度在100-150mm，整体重量控制在1kg以内，方便单手握持操作，安装边界上它不需要固定安装位，属于便携类工装，作业时只需要将C型开口跨接在待夹持工件上，转动尾端横杆带动螺杆进给，直到两端压紧面贴合工件并施加足够预紧力即可，不需要额外的安装基座或者连接结构。

　　在实际使用中，这类C型夹还可以搭配不同材质的压头附件，比如橡胶垫、铜垫，用来夹持表面易划伤的有色金属件、塑料件或者漆面工件，拓展适用场景，框架的C型结构做了圆弧过渡处理，避免应力集中导致的框架断裂，同时边角做了倒钝处理，手持操作时不会划伤手部。螺旋副的位置做了居中设计，压紧时力的作用线刚好通过C型框架的对称中心，避免偏载导致框架受力不均出现变形，长期使用后如果螺纹出现磨损，也可以单独更换螺杆组件，不需要整体报废，降低使用成本。在焊接作业场景中，这类C型夹可以快速将两个待焊接的钣金件压紧对齐，不需要额外的定位点焊就能保证拼接缝隙均匀；在木工胶合场景中，它可以提供持续稳定的压力，保证胶层固化过程中构件不会移位，相比快速夹具，它的压紧力调节范围更大，可以根据不同的胶接需求调整预紧力大小；在设备维修场景中，它可以用来临时固定拆卸下来的零部件，方便进行拆解、打磨、更换配件等作业，不会因为工件晃动影响操作精度。
