手动小型弯管作业工装结构设计

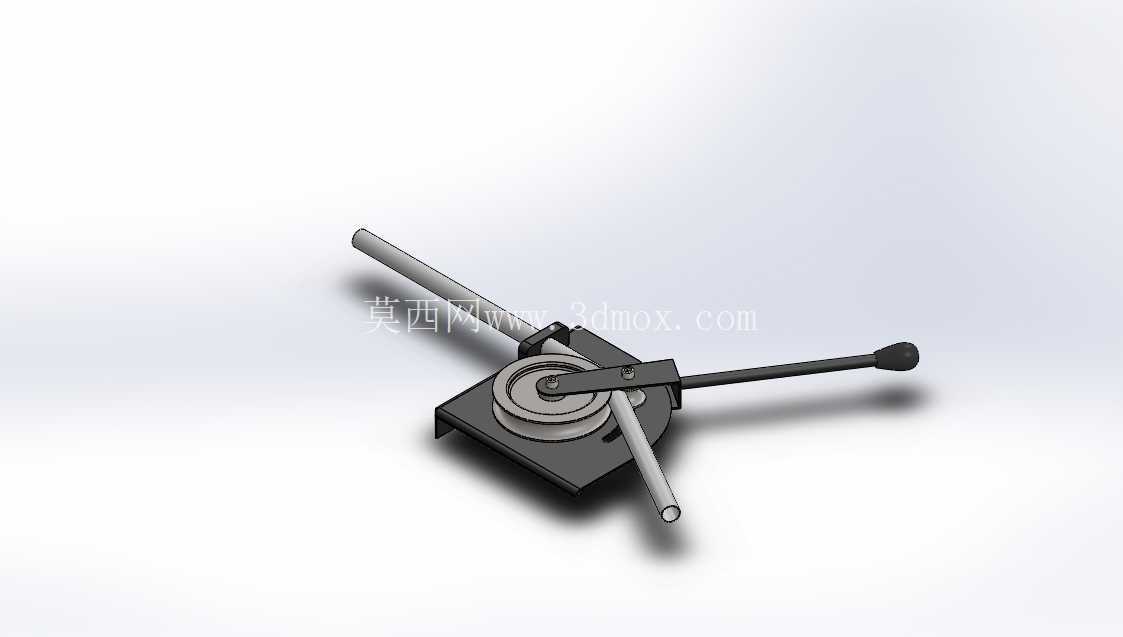

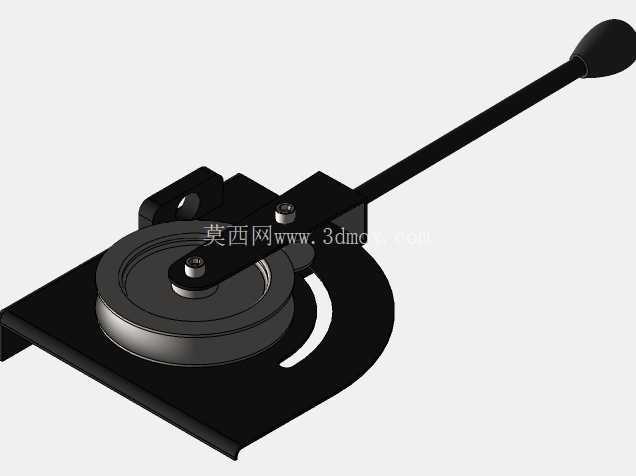

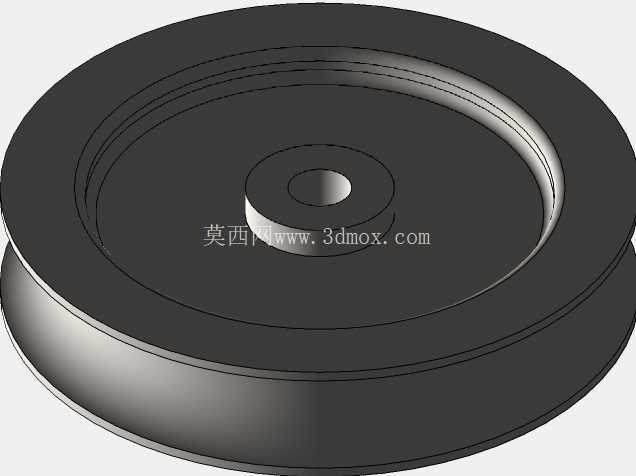

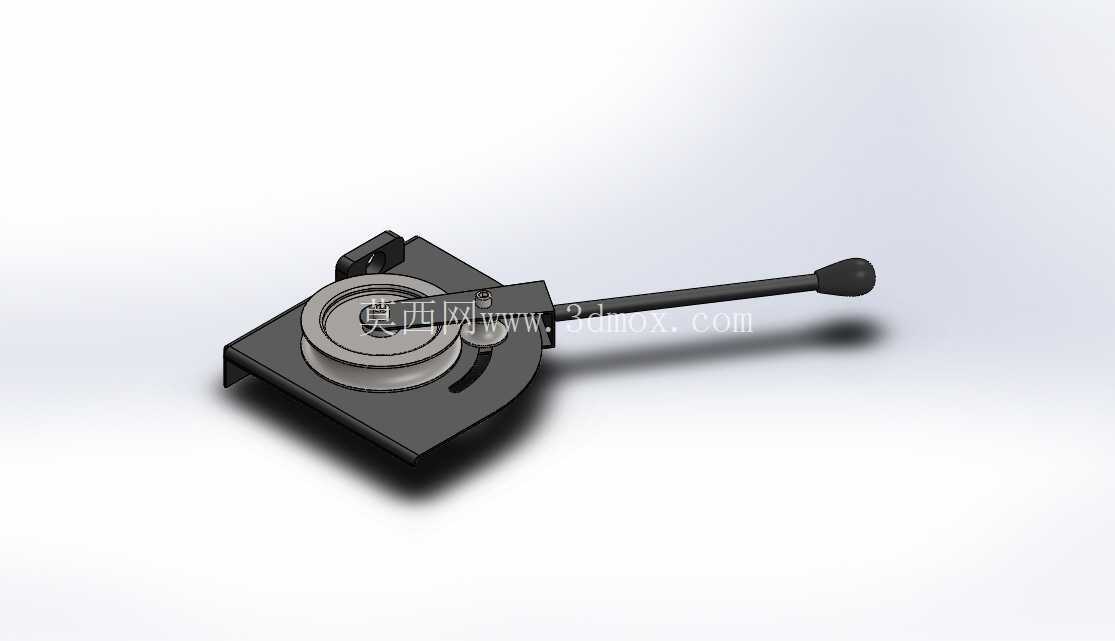

　　在现场管路预制、小型五金加工、维修班组的日常作业场景里，这类手动弯管工装的使用频率远高于大型数控弯管设备——毕竟很多现场作业没有外接动力源条件，加工的管材多为小直径薄壁金属管，不需要大吨位的弯曲载荷，手动操作的灵活度反而更适配零散、小批量的弯管需求。从结构设计逻辑来看，这套工装采用了定轮+压杆+长力臂的经典手动弯管布局，核心的弯曲定轮做了与目标管材外径匹配的圆弧凹槽，弯曲作业时管材嵌在凹槽内，不会出现管壁压瘪、截面失圆的问题，这也是手动弯管工装最核心的设计要点：凹槽的曲率半径需要匹配常用的弯曲半径要求，同时槽深要覆盖管材1/2以上的外径，避免施力过程中管材脱出。操作端的长力臂设计充分利用了杠杆增力原理，操作人员不需要施加过大的手动力就能完成薄壁金属管的冷弯作业，力臂末端的握持手柄做了防滑的球形端头，长时间握持施力也不会出现硌手、打滑的问题。工装的底座采用了平板式安装结构，底部预留了螺栓固定孔位，作业时可以通过螺栓将整个工装固定在钳工台、焊接工位架甚至现场的临时钢结构台面上，不需要复杂的安装基础，固定后整体的刚性足够支撑弯管过程中的侧向载荷，不会出现工装移位、晃动导致的弯曲角度偏差。

　　从功能特性上来说，这套工装适配小直径金属管材的小角度到90度以内的弯曲作业，弯曲过程中定轮作为成型基准，压杆带动活动压块沿定轮圆周方向进给，管材沿着定轮的圆弧槽逐步成型，整个弯曲过程是连续的冷变形，不会破坏管材的金相组织，也不会出现焊缝开裂（针对有缝焊接管）的问题，非常适合现场维修时的管路配做、小型五金制品的弯管工序、教学实训场景的弯管操作练习。设计时特意将整体的外形尺寸控制在单人可搬运的范围内，整体重量集中在底座和定轮部位，上部的操作杆为空心结构降低整体重量，不需要起重设备就能完成工位转移，适配流动作业、多工位轮换使用的需求。

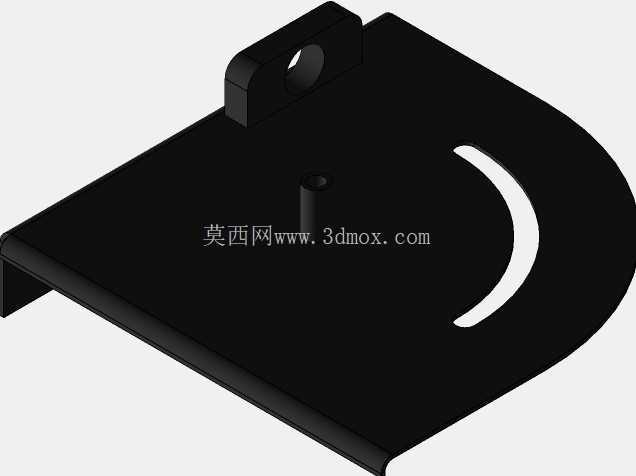

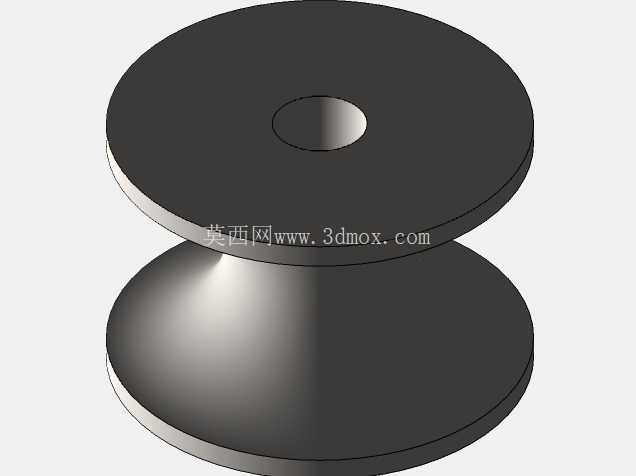

　　安装边界上，底座的固定孔位采用了通用的孔距设计，适配大多数钳工台的T型槽间距，也可以通过C型夹直接夹持在工作台边缘完成临时固定，不需要对现有工作台做额外的打孔改造，对于没有固定加工工位的小型维修班组、户外作业场景非常友好。在实际使用中，这类手动弯管工装不需要配套液压站、电源等辅助设施，日常维护只需要定期在定轮的转动销轴处加注润滑脂，避免长期使用出现销轴磨损导致的弯曲间隙变大、成型精度下降问题；压块与管材接触的面做了圆角处理，不会在管材表面留下压痕，对于外观有要求的装饰类金属管弯曲作业也能适配。

　　和大型弯管设备相比，这类手动工装的弯曲角度控制完全依靠操作人员的目视或者配合简单的角度尺定位，虽然成型精度不如数控设备，但对于现场配管、小批量加工的场景来说，足够满足使用要求，而且作业准备时间极短，不需要做设备调试、参数设置，拿到管材对准凹槽就能开始作业，单根管材的弯曲作业时间不超过半分钟，作业效率完全能覆盖零散加工的需求。结构上没有复杂的传动部件，整体的故障率极低，即使长期在粉尘、潮湿的现场环境下使用，也不会出现精密部件卡滞、损坏的问题，非常适合作为加工班组的常备工装，也适合五金加工爱好者、实训教学场景作为弯管作业的实操设备。
