槽式太阳能聚光抛物热抛集热装置

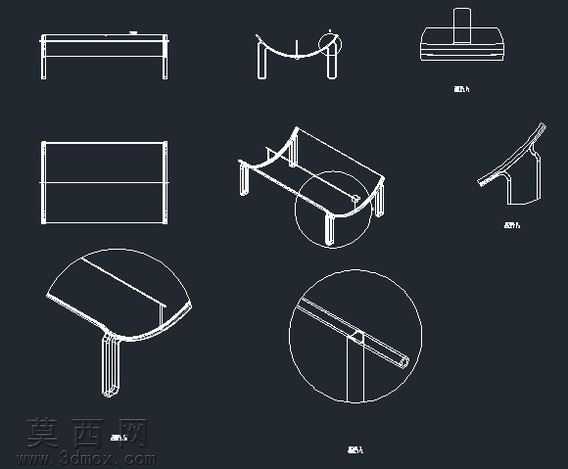

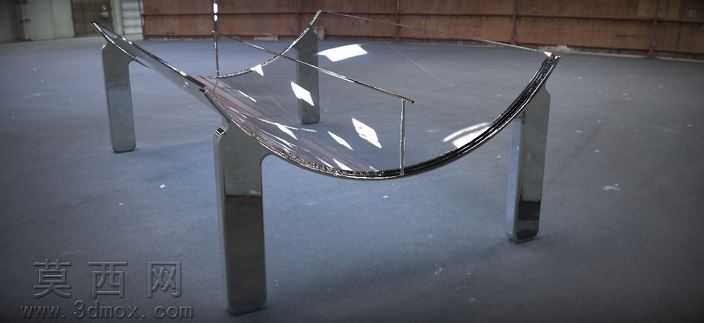

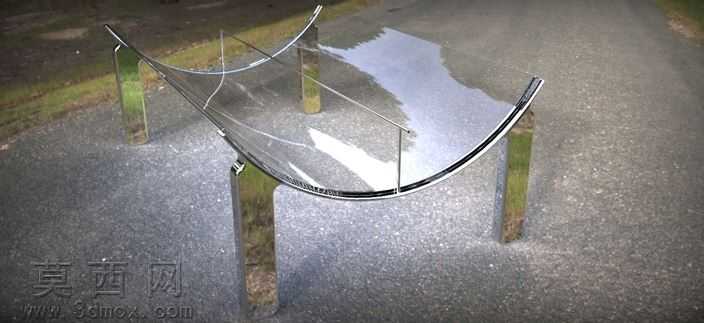

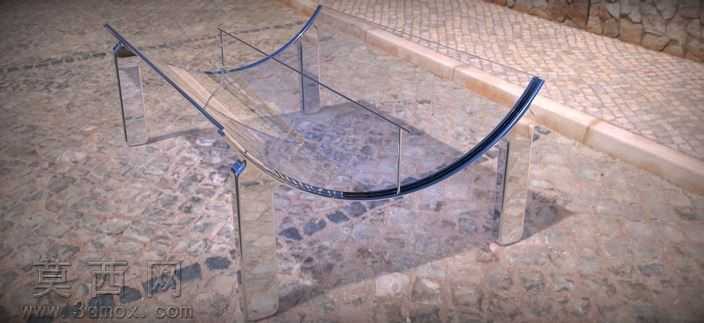

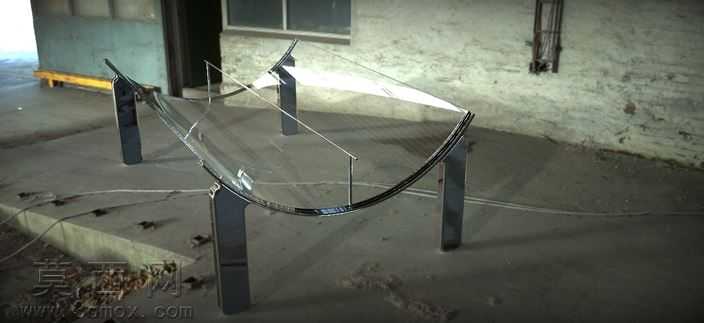

本模型为槽式太阳能抛物热抛集热装置，建模过程围绕抛物聚光的核心光学原理展开，首先通过参数化曲线绘制精准的抛物截面轮廓，严格遵循抛物线光学特性——平行入射的太阳光经反射后可精准汇聚至焦线位置，以此确定反射镜面的曲率参数，保证聚光效率的理论准确性。建模时将装置拆分为反射镜面组件、支撑立柱组件、横向连接构件三个核心模块分别构建：反射镜面部分采用薄壁曲面建模，还原弧形高反射面的形态，建模时预留镜面安装的贴合边结构，保证曲面弧度连续无折角，避免影响光线反射路径；支撑立柱采用实体拉伸结合倒角工艺建模，还原立柱与地面固定的基座结构、与镜面连接的夹持结构，每处连接点位都做了贴合面的匹配处理，保证装配逻辑符合实际工程安装要求；横向连接构件采用细长杆类建模方式，还原跨立柱的拉结结构，平衡整个装置的结构稳定性，避免长跨度镜面出现形变偏移。材质渲染阶段，反射镜面赋予高反射率的镜面材质，调整反射粗糙度参数至极低值，模拟真实玻璃镜面的高光反射效果，可清晰反射周边环境影像；支撑立柱做了金属氧化质感处理，添加轻微的锈迹与风化纹理，还原户外长期使用的金属构件真实质感；地面材质赋予沥青路面的粗糙颗粒质感，搭配环境光影模拟户外露天的日照场景，让整体渲染效果贴近实际装置的部署状态。结构设计上充分考虑户外使用的稳定性需求，四根支撑立柱沿抛物镜面的长度方向均匀分布，每根立柱与镜面的连接点都设置在镜面受力均衡的位置，横向拉结杆连接相邻立柱的上部位置，抵消镜面弧形结构产生的侧向张力，同时焦线位置预留了集热管的安装空间，可匹配后续的换热组件安装，整体结构简洁可靠，既满足聚光的光学功能要求，也兼顾户外装置的抗风、承重结构需求，完整还原了槽式太阳能光热集热装置的核心结构与形态特征。
