北天BN-880定位导航功能模块结构设计

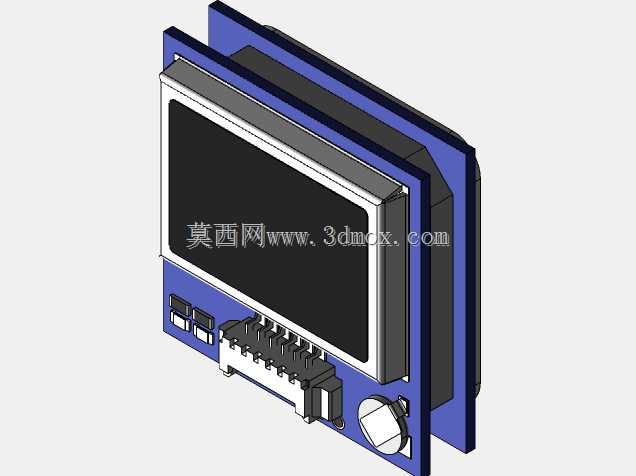

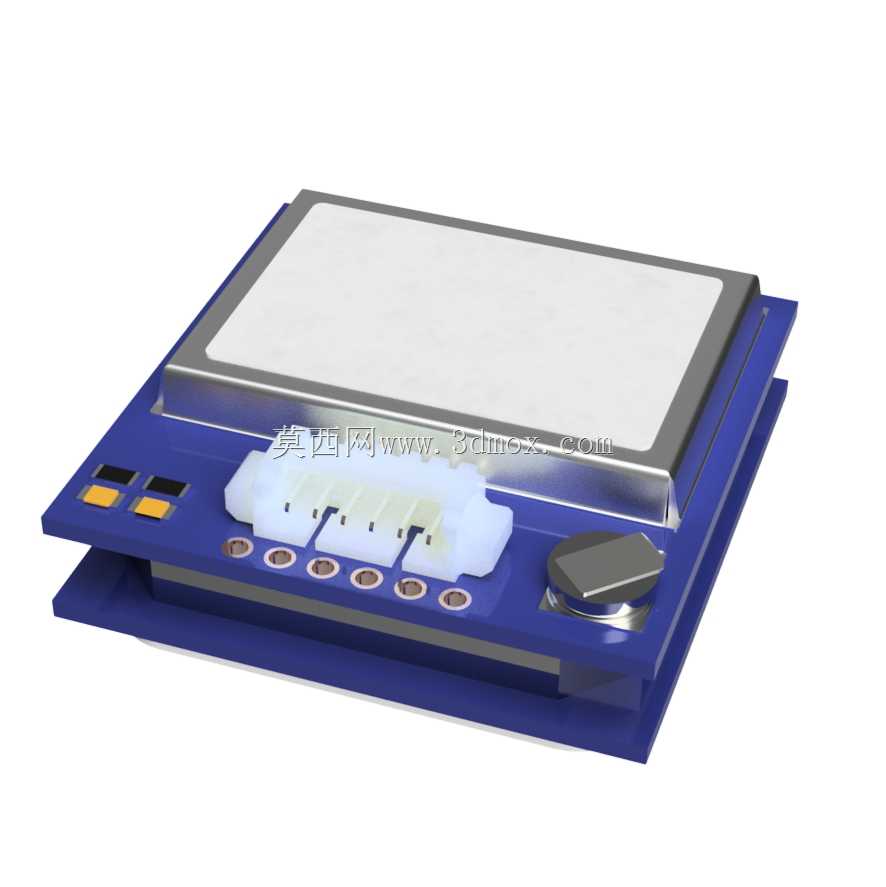

该模块为多旋翼无人机配套的定位与航向感知集成部件，核心承担飞行过程中的实时位置解算、航向角反馈功能，是飞控系统获取空间位姿信息的核心感知单元，可适配四旋翼、六旋翼等多类小型无人飞行器，也可拓展至小型无人车、无人船等需要组合导航能力的小型移动载具上使用。从结构设计来看，模块采用分层堆叠式布局，底层为安装基板，预留了标准的安装固定孔位，可直接通过螺丝锁紧在飞控安装架或者载具中心板上，安装孔位的间距匹配主流小型无人机的中心板安装孔距，不需要额外做转接件就能完成装配，基板边缘做了倒角处理，避免装配过程中划伤线材或者操作人员手部。上层为核心功能板，集成了卫星定位接收单元与电子罗盘感知单元，板载的接插件采用卧式贴片布局，接插件引脚定义匹配主流飞控的外设接口定义，接线时可直接使用标准杜邦线或者预制连接线完成连接，不需要额外做引脚转接。模块顶部的屏蔽罩采用一体化冲压成型结构，完全覆盖核心射频电路区域，可有效隔绝飞控电调、动力电源线材产生的电磁干扰，避免罗盘数据出现偏移、定位信号丢星的问题，屏蔽罩与下层电路板通过焊接点位可靠连接，保证接地连续性，提升抗干扰性能。板载的状态指示灯采用下沉式布局，既可以在飞行前直观查看模块搜星状态、罗盘校准状态，又不会因为指示灯突出过高影响上层设备的安装，旁边的功能按键采用金属包边设计，按压行程清晰，可用于现场快速触发罗盘校准、参数复位等操作，不需要连接地面站就能完成基础调试。模块侧面预留的焊盘区域可根据使用需求拓展外接天线，当载机内部电磁环境较为复杂时，可通过延长线将天线延伸至电磁干扰更小的机身顶部位置，进一步提升信号接收稳定性。整体结构的外形尺寸控制紧凑，不会占用过多的机身内部安装空间，模块的整体高度较低，安装后不会突出机身重心过多，避免影响载具的整体重心配平，所有外露的电子元件都做了绝缘防护处理，避免在潮湿、多尘的户外作业环境下出现短路、元件腐蚀的问题。在实际装机使用时，该模块需要尽量远离动力电源线、电调、大电流走线等强干扰源，安装方向需要与载具的机头方向保持一致，才能保证罗盘输出的航向角与实际飞行方向匹配，结构上预留的安装孔位兼容不同方向的安装调整，可根据实际机身内部的布局灵活调整安装角度，再通过飞控参数做方向补偿即可正常使用。
