四耳带颈凸缘式法兰连接座结构设计

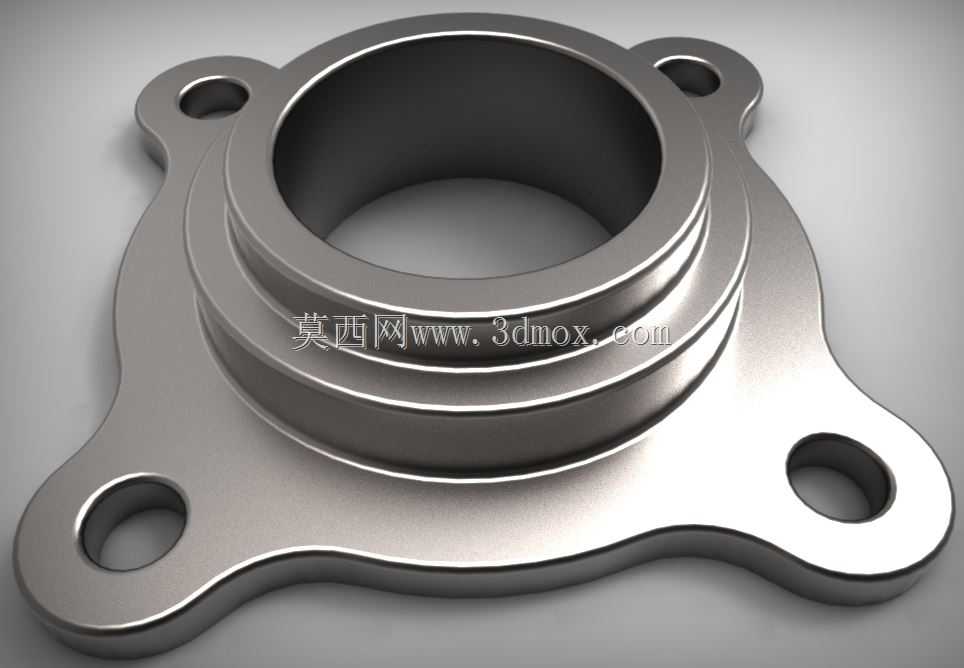

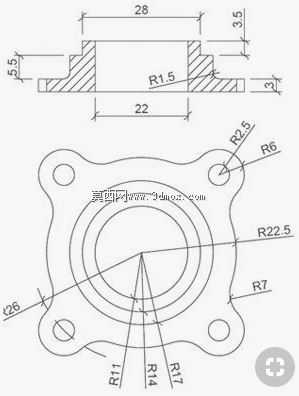

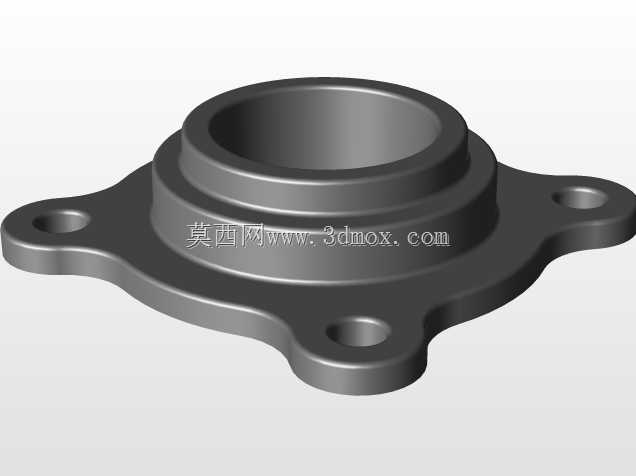

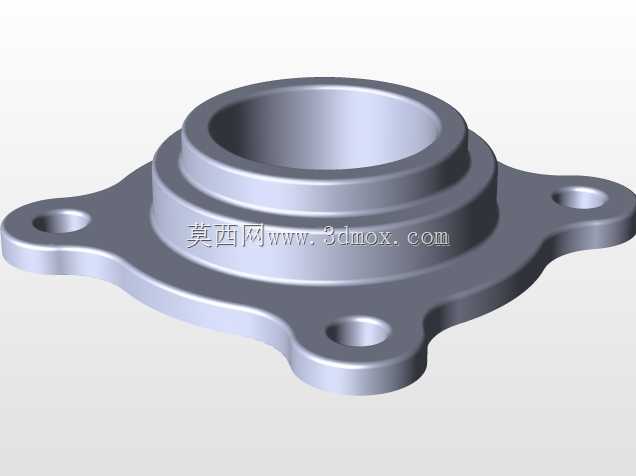

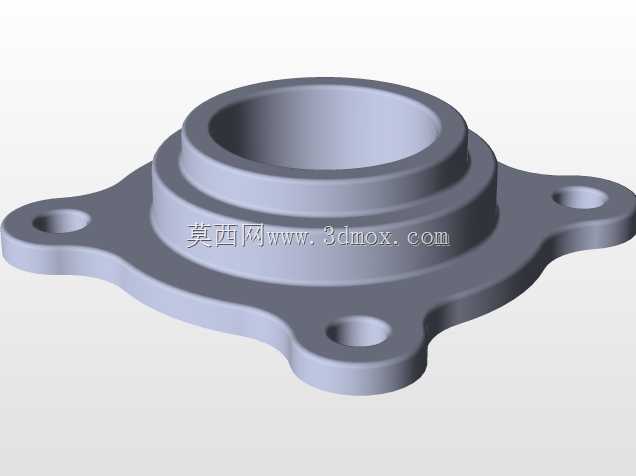

这款带安装耳的凸缘式法兰座，在流体输送管路、小型动力单元端盖、泵阀进出口连接场景中应用十分广泛，日常做设备改造时经常会碰到这类零件的选型或建模需求。从结构功能来看，中间的阶梯式内孔是核心的介质通道或轴系穿装位，多层阶梯凸台一方面是为了适配不同规格的密封件嵌装，比如O型圈、骨架油封都能找到对应的安装台阶，避免密封件受压移位导致的泄漏问题，另一方面阶梯结构也能提升零件整体的刚性，在承受管路轴向拉力或者径向振动时，不会因为壁厚突变出现应力集中断裂的情况。外围四个均匀分布的安装耳，每个耳片上都开有贯通的螺栓过孔，这种四孔对称布局相比三孔布局的对中性更好，安装时不需要反复调整对位，拧紧螺栓时的受力也更均匀，不会出现单侧压紧导致的密封面翘曲问题，耳片和主体衔接的位置做了大圆弧过渡，就是为了分散安装时的螺栓预紧力，避免耳片根部在长期受振后出现开裂。做这类零件的三维建模时，首先要确定的是安装边界尺寸：四个安装孔的中心距必须和对接端的安装孔位完全匹配，不然现场安装时会出现螺栓穿不进去的问题，安装耳的外轮廓不能超出对接件的安装面范围，避免和周边的管路、支架产生干涉。中间凸颈的高度要根据密封件的压缩量来定，不能太高导致对接后密封件压合量不足，也不能太低让密封件过度压缩失去弹性。密封面的平面度要求在建模时就要考虑进去，后续出工程图时需要标注对应的形位公差，保证安装后密封面完全贴合。这类零件的材质一般根据使用场景选，普通输水输油场景用铸钢或者球墨铸铁就能满足强度要求，有腐蚀介质的场景会选不锈钢材质，建模时还要考虑加工工艺的可行性，比如所有的棱边都要做倒角处理，既方便安装时引导密封件、螺栓就位，也能避免加工后的锐边划伤操作人员。另外安装耳的厚度要和螺栓的规格匹配，M6的螺栓对应耳片厚度不小于5mm，M8的螺栓对应厚度不小于6mm，避免拧紧螺栓时耳片出现变形。
