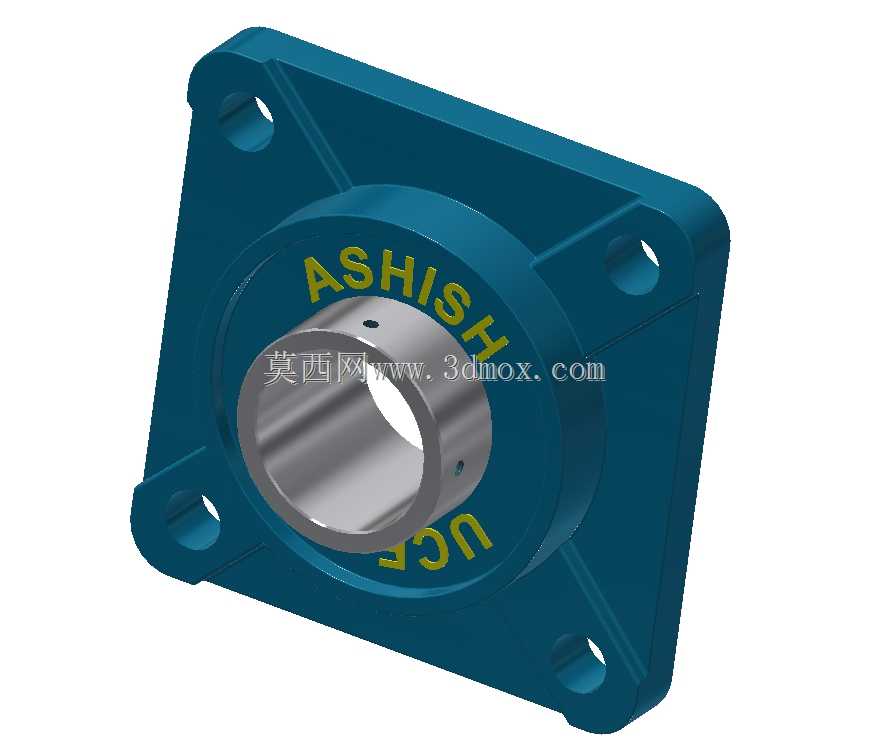

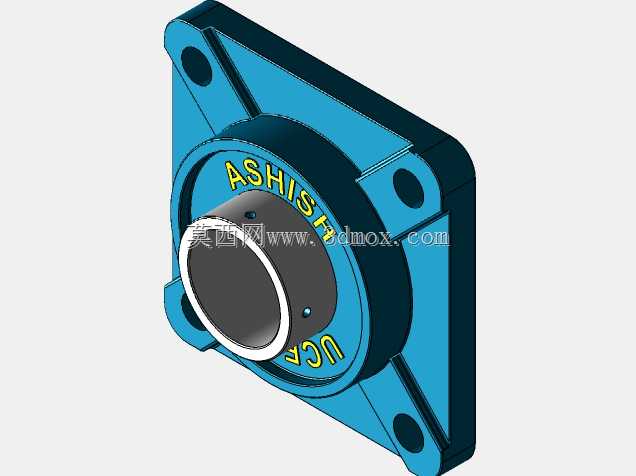

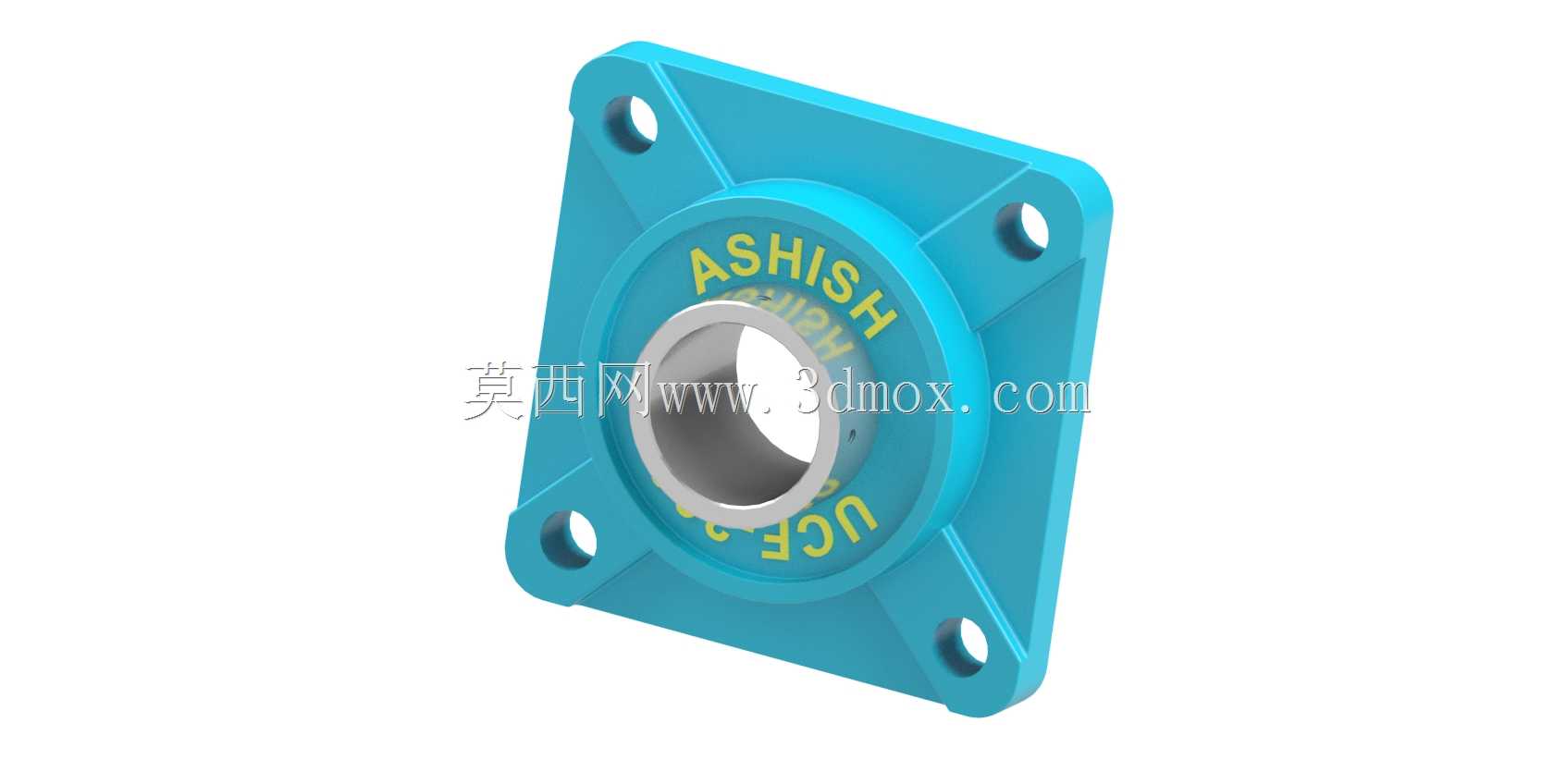

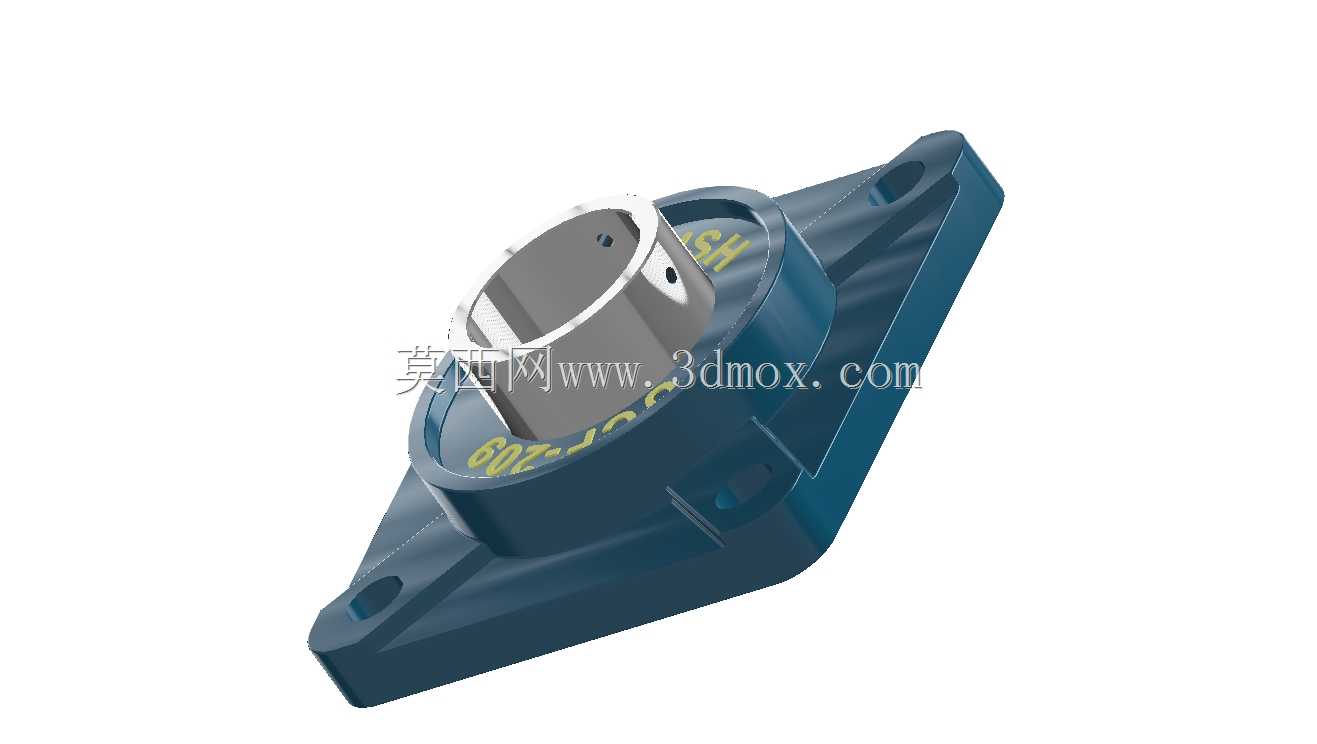

方形法兰外球面轴承座UCF209结构设计

做传动结构设计的工程师大多接触过带座外球面轴承，这类部件不用额外设计复杂的轴承安装腔体，能大幅缩短非标设备的设计与装配周期，UCF209这类方形法兰款的应用场景尤其广泛。从实际使用场景来看，这类方形法兰轴承座常被用在食品输送线的辊筒两端支撑、小型农机的传动轴定位、木工机械的进给轴支承、包装设备的传动辊固定等位置，相比立式带座轴承，方形法兰的四个安装孔分布在方形凸台的四个角，安装时可以直接贴附在设备的安装立板或型材端面，不需要额外做安装支架的折弯或焊接，对安装面的加工要求也更低，只要安装面平面度满足常规装配要求即可，不需要像嵌入式轴承那样加工高精度的轴承安装孔。

从功能特性来看，这款带座轴承集成了外球面球轴承与方形铸造座体，轴承本身具备一定的调心性能，当传动轴出现轻微的挠曲变形、或者安装面存在小角度的平面度误差时，轴承可以通过自身球面配合自动补偿角度偏差，避免出现轴承卡滞、过早磨损的问题。座体采用方形法兰结构，四个安装孔为通孔设计，装配时可以从外侧穿入螺栓直接锁紧，后期维护更换时不需要拆解周边的传动部件，只要松开安装螺栓就能整体拆下轴承座，维护效率比剖分式轴承座更高。轴承内孔为45mm，适配直径45mm的光轴，配套的顶丝结构可以直接锁紧在轴的对应位置，不需要额外加工轴肩或者定位套，简化了轴类零件的加工工序。

从设计思路来看，这款轴承座的建模过程优先保证安装边界的准确性，首先确定方形法兰的整体外轮廓尺寸，四个安装孔的中心距严格遵循行业通用的安装规范，保证和市面上同型号的标准件安装尺寸完全互换，避免用户选型后出现安装孔位不匹配的问题。座体的轴承容纳腔和外球面轴承的外圆尺寸做间隙配合设计，预留了合理的调心活动余量，同时法兰背面设计有定位止口，方便安装时快速找准中心，降低装配时的同轴度调整难度。轴承端的密封结构在建模时也做了还原，内置的密封毡圈可以阻挡粉尘、切削液、农作物碎屑等杂质进入轴承内部，适配多粉尘、有少量飞溅的工业使用场景。

从安装边界来看，这款轴承座的法兰厚度、夹头高度都遵循通用标准，安装时需要注意轴的插入深度不能超过轴承的允许范围，避免顶到轴承端盖造成转动卡滞，四个安装螺栓的锁紧力矩要均匀，避免法兰受力不均导致座体变形，影响轴承的正常转动。在做设备布局时，要预留出足够的扳手操作空间，方便后期锁紧顶丝和安装螺栓，同时要注意轴承座的注油嘴位置，保证后期加注润滑脂时不会被周边结构件遮挡。
