履带式挖掘机三维结构设计模型

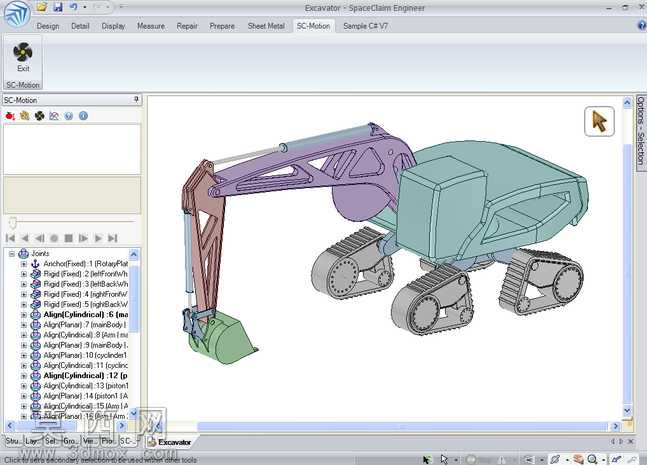

本模型为履带式挖掘机的完整三维结构设计成果，建模过程中对挖掘机各核心部件进行了精细化的参数化构建，首先完成履带行走机构的建模，精准还原了履带板、驱动轮、导向轮、支重轮与托链轮的啮合结构，每一处轮齿的轮廓、履带板的防滑纹路与铰接间隙都按照真实工程机械的比例进行还原，保证行走机构的结构合理性。上部转台部分采用模块化建模思路，将动力舱、机身壳体、回转支承结构进行独立建模后完成装配，机身壳体的曲面造型经过多次曲率调整，既还原了真实挖掘机的外观流线特征，也预留了内部动力组件的安装空间。工作装置部分按照动臂、斗杆、铲斗的铰接顺序依次构建，对动臂的箱型焊接结构、斗杆的加强筋布局、铲斗的斗齿排列与切削刃角度都进行了细节还原，各铰接点的销轴结构、铰接间隙都按照装配要求进行设置，确保后续运动仿真过程中部件不会出现干涉问题。建模完成后对各部件的装配约束进行重新定义，将固定约束、铰接转动约束按照真实机械的运动关系逐一配置，为运动仿真搭建了准确的约束基础。材质设置上根据不同部件的功能属性进行区分，履带与铲斗等易磨损部件采用耐磨合金钢材质，动臂与斗杆结构采用高强度工程钢材材质，机身壳体采用工程机械专用的涂装材质，不同材质的粗糙度、金属度、反光参数都经过调试，渲染后能够清晰区分不同部件的材质差异，直观呈现整机的结构层次。设计过程中重点考量了工作装置的运动行程范围，通过调整各铰接点的位置参数，保证动臂举升、斗杆收放、铲斗翻转的动作幅度符合真实挖掘机的作业范围，同时验证了各姿态下部件之间不存在结构干涉，为后续的运动学仿真提供了可靠的模型基础，能够直观展示挖掘机挖掘、回转、卸料的完整作业动作流程，清晰呈现履带式挖掘机的机械结构原理与运动逻辑。
