单自由度联动式多爪夹持器结构设计

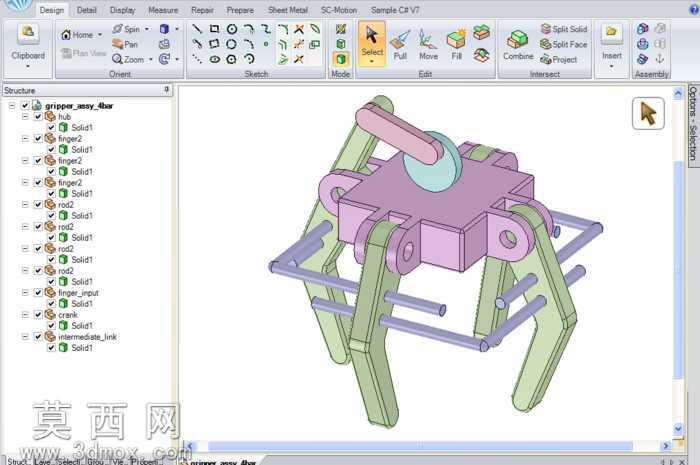

本作品为单自由度联动夹持器的三维结构设计，建模过程依托三维参数化设计环境完成，整体采用自顶向下的装配设计思路，先完成整体运动骨架的搭建，再逐一拆分各个零部件的实体结构，确保所有运动副的配合关系符合单输入多输出的联动逻辑。模型整体结构分为顶部驱动输入模块、中部传动基座、周向均布的夹爪组件以及导向限位杆组四个部分，顶部的偏心驱动件作为唯一动力输入部件，通过与中部基座的转动配合，将单一的旋转运动转化为多个夹爪的同步收拢与张开动作，无需额外的同步控制结构即可实现所有夹爪的运动一致性。材质设定上，夹爪主体采用哑光硬质合金质感，突出结构件的刚性特征，传动连接部位采用稍浅的金属配色区分不同的装配层级，导向杆部分赋予光滑镀铬金属材质，还原常规五金工装的真实材质表现，基座部分采用工程塑料与金属结合的配色方案，区分固定结构与运动结构的视觉差异。结构设计上，每一组夹爪都通过铰接副与中部基座连接，夹爪中段设置有联动滑槽，与驱动盘下方的传动销形成滑动配合，当顶部驱动件转动时，驱动盘带动所有传动销同步位移，进而推动所有夹爪绕各自的铰接轴同步转动，实现对目标物件的环抱式夹持，周向布置的多组导向杆一方面用于限制夹爪的运动行程，避免运动过程中出现结构干涉，另一方面也可作为被夹持物件的预定位结构，提升夹持过程的稳定性。建模过程中对所有铰接位置都预留了合理的装配间隙，既保证了虚拟装配下的运动仿真能够顺畅运行，也符合实际机加工零件的装配公差要求，整体结构没有冗余的传动部件，仅通过单一自由度的输入即可实现稳定的夹持动作，在简化驱动控制逻辑的同时，也降低了整体结构的加工与装配成本，可适配小型自动化生产线的工件抓取、工装定位等场景的使用需求。
