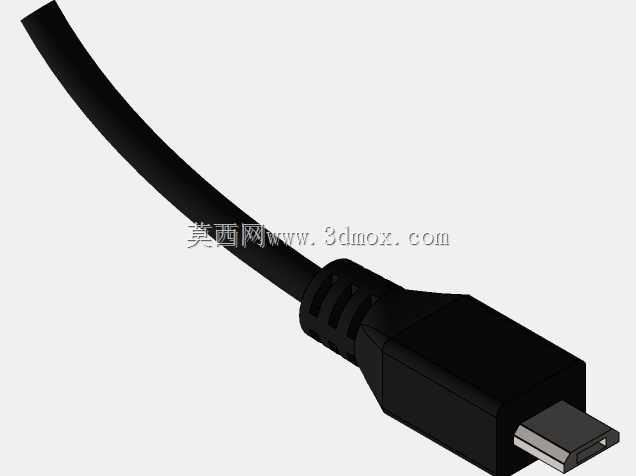

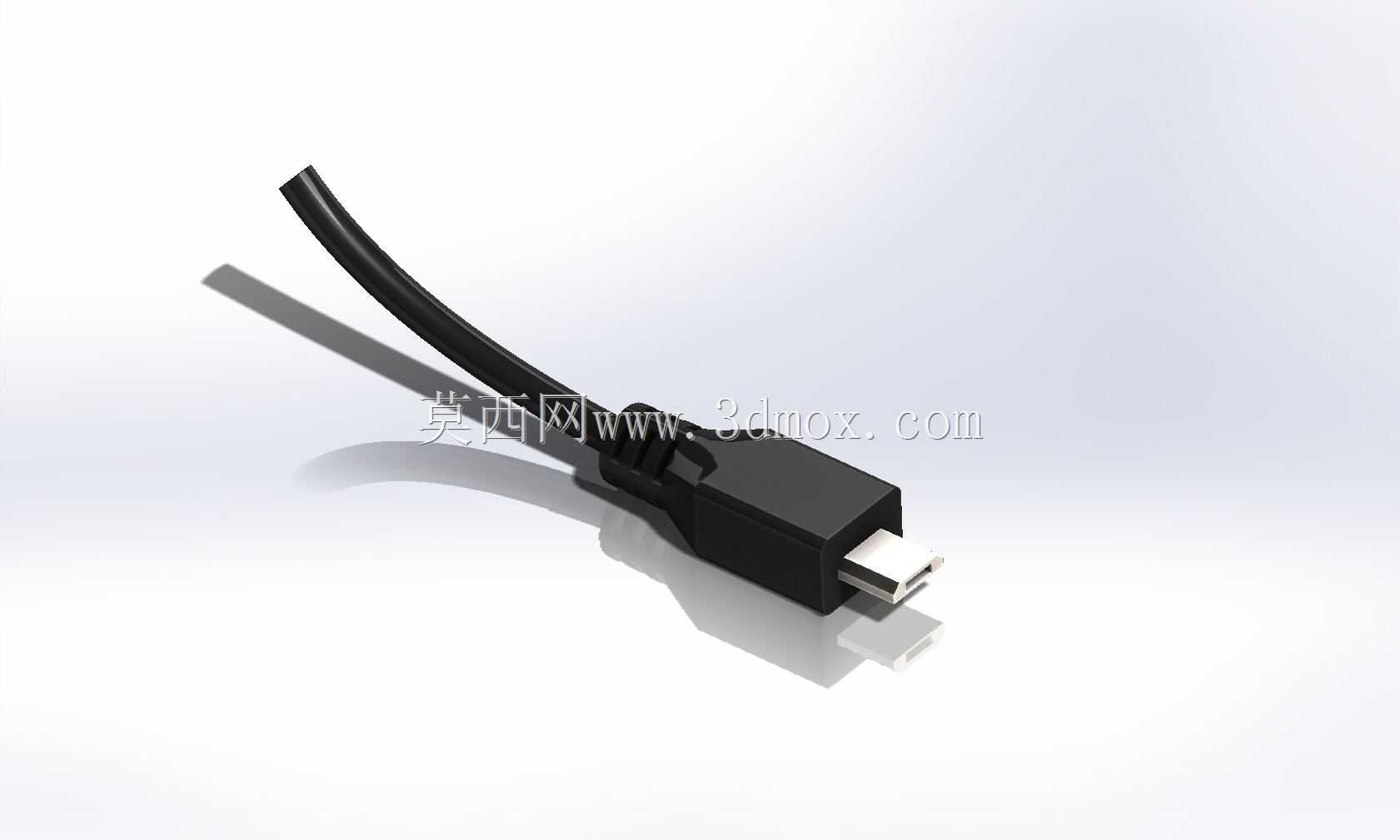

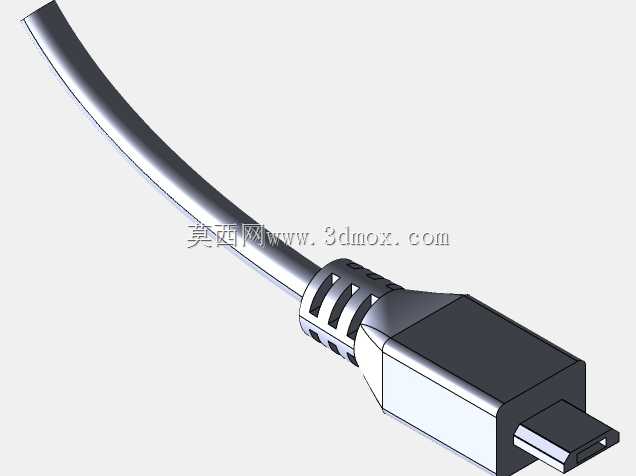

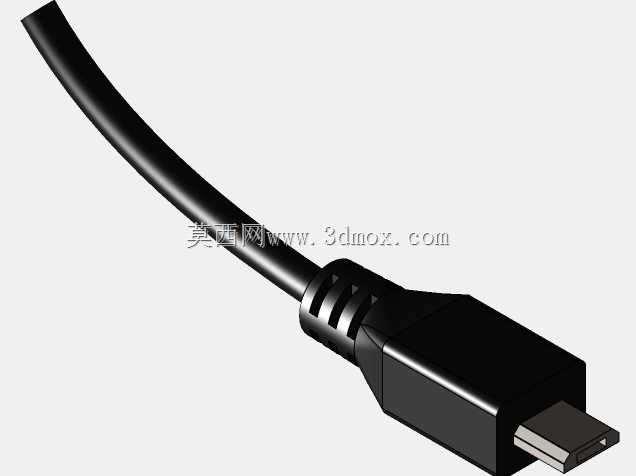

MicroUSB接口连接线结构三维设计

日常消费电子、小型工控手持设备的供电与数据交互场景里，Micro-USB接口曾是覆盖范围极广的连接方案，即便当下Type-C接口逐步普及，大量存量便携设备、老旧工业手持终端、小型数码外设依旧采用该接口作为供电与通讯端口，做这类接口的连接线建模，核心是要还原实际装配与使用中的尺寸边界，避免建模完成后出现装配干涉、插拔行程不足的问题。建模时首先要确认接口公头的金属插片尺寸，金属接触端的厚度控制在0.6mm左右，插片整体伸出塑胶外壳的长度为6.4mm，宽度方向要匹配母座的内槽尺寸，单边预留0.1mm的插拔间隙，避免实际生产中出现插接过紧或者松旷的问题。塑胶外壳部分要做防呆倒角处理，接口上下两侧的卡扣凸台高度要控制在0.3mm，既保证插拔时的卡扣锁止力，又不会因为凸台过高导致插拔阻力过大，长期使用磨损母座触点。尾部的线档部分要做渐变的圆弧过渡，线档和线材衔接处的圆角不能小于R2，因为实际使用中线材会频繁弯折，过渡位置如果做直角处理，很容易出现线材外皮弯折开裂、内部芯线断裂的问题，这也是很多廉价数据线容易损坏的核心结构缺陷。线材部分的建模要还原实际的线径，常规Micro-USB线的线径在3.5mm左右，内部包含四根芯线，分别负责电源正、数据负、数据正、电源负，建模时不需要完全还原内部芯线结构，但外被的纹理、SR线档的防滑凹槽都要做出来，方便后续做渲染或者结构验证时还原真实质感。设计过程中还要考虑安装边界，公头插入母座后的总插入深度是7.2mm，塑胶外壳距离设备安装面的间隙要预留0.2mm，避免外壳顶到设备壳体导致插不到位，触点的位置要严格对齐Micro-USB的规范定义，从左到右的触点间距为0.65mm，每个触点的宽度0.3mm，保证信号传输的接触可靠性。另外，外壳的注塑分模线要设置在侧面居中位置，避免分模线出现在插拔时的手持接触面，影响使用手感，金属插片和塑胶外壳的装配位置要做定位卡扣结构，模拟实际生产中插片和塑胶件的过盈装配关系，避免建模时出现零件错位的问题。这类接口模型在做整机结构验证时，可以直接导入设备装配体，验证接口位置的开孔尺寸是否合理，插拔时手部的操作空间是否足够，也可以用来做产品宣传的渲染素材，还原配件的真实外观效果。
