24V10A直流开关电源结构设计

这款24V直流10A输出的开关电源，是工业控制场景里十分常用的供电部件，日常在自动化控制柜、小型工控设备、通讯基站辅助供电、低压直流驱动回路里都能见到它的身影，核心作用是把115V到220V范围的交流市电，转换成稳定的24V直流输出，给传感器、小型继电器、低压直流电机、工控板卡这类需要直流供电的部件提供可靠的电力来源。

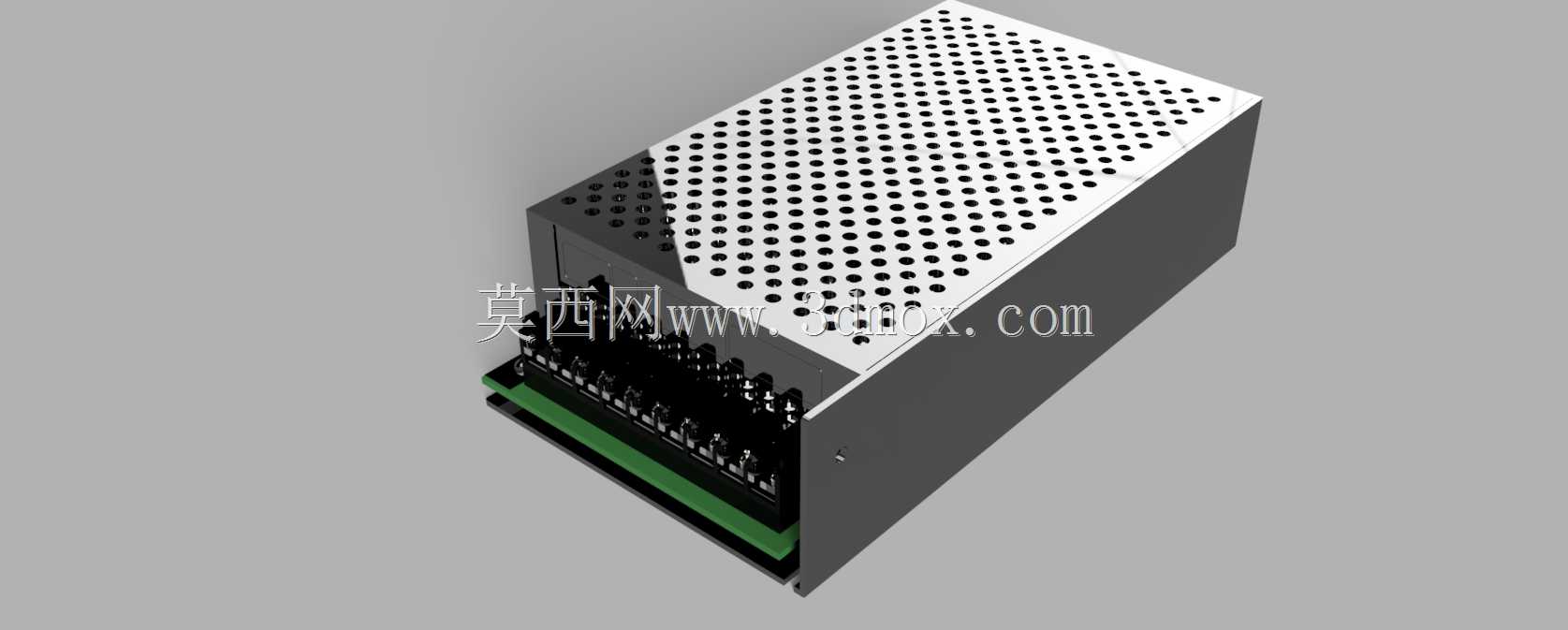

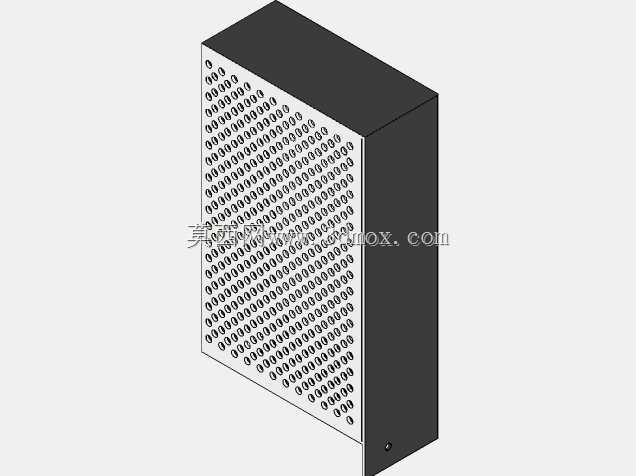

从结构设计的角度来看，这款电源采用了封闭式金属外壳设计，外壳主体使用冷轧钢板弯折成型，顶面做了密集的冲孔网面，这部分结构并非单纯的装饰，而是直接对应内部功率器件的散热需求——开关电源工作时，整流桥、开关管、变压器这些功率器件会持续产生热量，顶面的冲孔既可以形成上下贯通的空气对流通道，让热空气自然向上散出，又能阻挡较大的异物落入电源内部，兼顾散热与防护需求。外壳的侧边做了折边包边处理，没有裸露的锋利切口，既可以提升外壳整体的结构强度，避免安装过程中划伤操作人员，也能减少电磁泄漏，降低电源工作时对外界的电磁干扰。

电源的接线端设置在前端下部，采用了栅栏式接线端子排，端子排下方预留了足够的接线操作空间，不同接线位之间做了隔离筋设计，避免接线时线头搭接造成短路，端子排的固定位和外壳之间做了绝缘隔离，防止带电部件和金属外壳导通引发漏电风险。电源底部预留了标准的安装固定孔位，孔位间距符合常规工业电源的安装尺寸规范，可以直接固定在控制柜的安装背板上，也可以适配标准DIN导轨的安装卡扣，安装边界的尺寸控制十分规整，外壳长宽高比例协调，不会占用过多的柜内安装空间，相邻安装的电气部件之间不会出现干涉问题。

在设计细节上，外壳的拼接处采用了卡扣加少量固定螺丝的连接方式，既方便后期维护时拆开外壳检修内部器件，也能保证外壳拼接的紧密性，避免长期使用后外壳出现松动异响。内部的PCB板和外壳之间预留了足够的绝缘间隙，功率器件的安装位置直接对应顶面的散热冲孔区域，让散热路径最短，不需要额外加装散热风扇就能满足10A额定输出下的散热需求，减少了风扇带来的噪音和故障点，提升了电源在长期连续工作场景下的可靠性。这类电源的结构设计不需要过多花哨的造型，所有的外形结构都围绕散热、绝缘、安装便捷、防护可靠这几个核心工程需求展开，每一处冲孔、每一个折边、每一个固定孔的位置都有对应的工程考量，完全服务于实际工业场景的使用需求。
