MAL系列铝合金迷你气缸结构设计

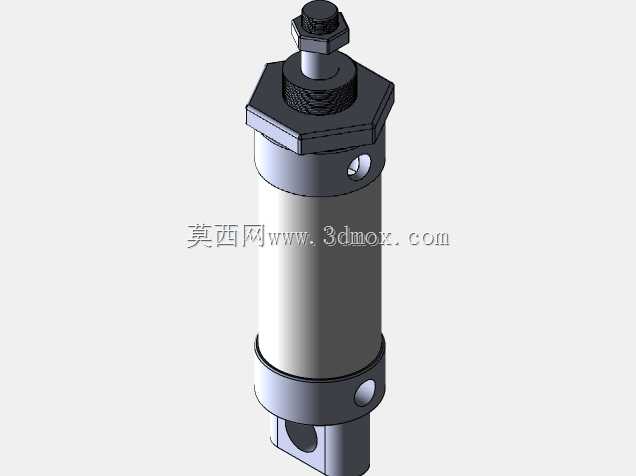

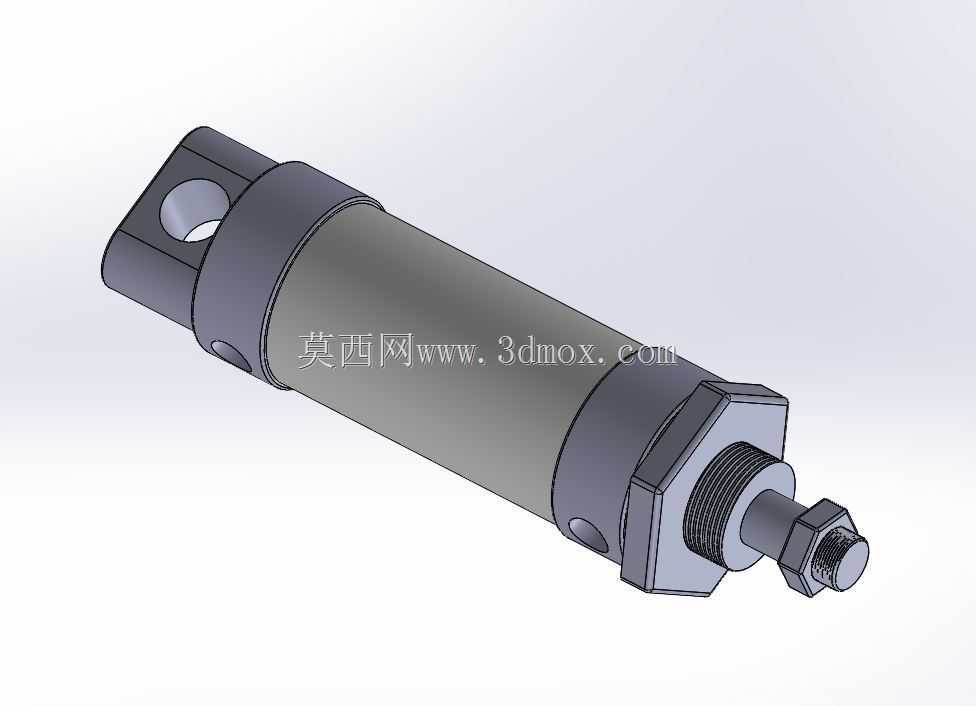

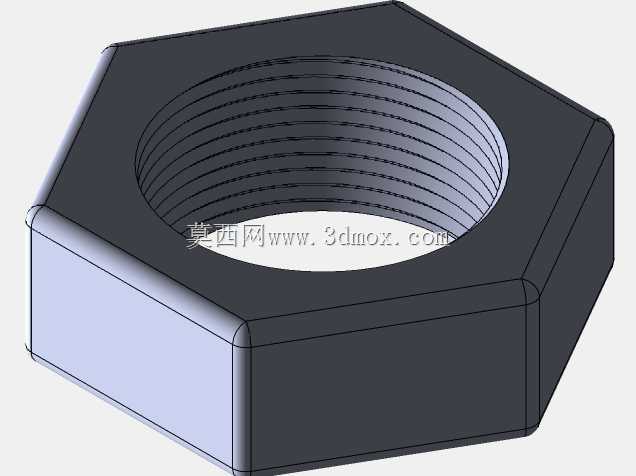

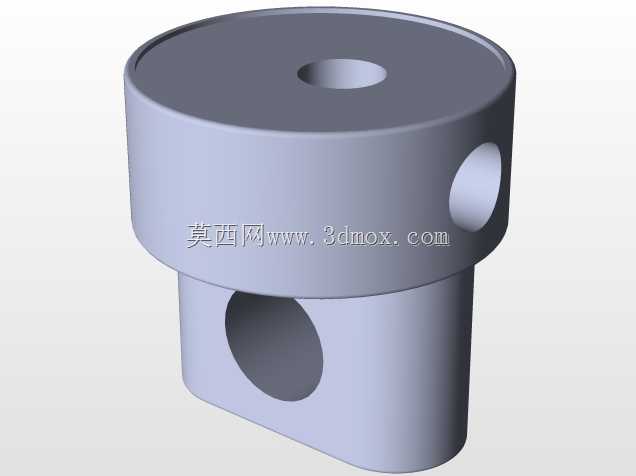

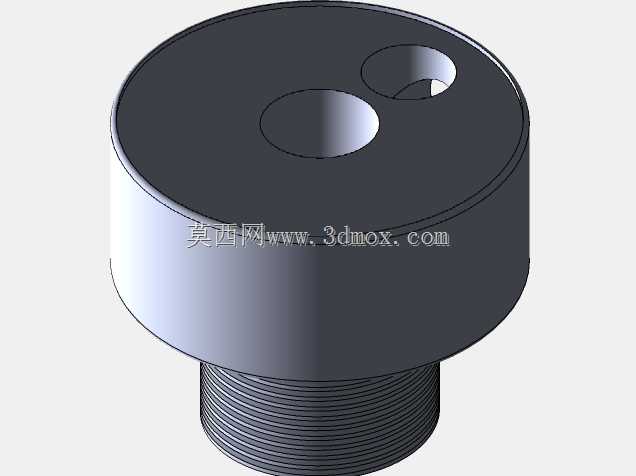

这款MAL型迷你气缸是气动系统里最常见的直线执行元件，日常在轻工装配线、小型工装夹具、食品包装辅机、电子元器件分拣工位上随处可见，主要作用是把压缩空气的压力能转换成直线往复的机械动能，完成工件推压、夹紧、顶升、移位这类高频次的短行程动作。从结构设计来看，这款气缸采用铝合金缸筒做主体，相比同规格钢制缸体重量能降低40%左右，表面做了硬质阳极氧化处理，内壁粗糙度控制在Ra0.4以内，能有效降低活塞密封圈的滑动磨损，常规工况下往复运行寿命能达到3000公里以上。前后端盖采用和缸筒滚压铆接的固定方式，没有额外的拉杆结构，整体径向尺寸更紧凑，适合安装空间局促的小型自动化设备。前端盖集成了自润滑轴承和防尘圈，既能给活塞杆提供稳定的径向支撑，避免活塞杆受侧向力出现偏磨，也能阻挡外界粉尘、切削液碎屑进入缸筒内部，适配车间多尘的作业环境。尾部采用单耳铰接的安装形式，安装时可以搭配对应的销轴支座，允许缸体在摆动平面内有小角度的自适应调整，能抵消部分安装同轴度误差带来的侧向负载，避免活塞杆出现卡滞。活塞杆端部做了标准外螺纹设计，配套锁紧螺母，用户可以根据实际安装需求连接浮动接头、Y型接头或者I型接头，适配不同的负载连接场景。从安装边界来看，这类迷你气缸的缸体外径、活塞杆直径、安装孔位都遵循行业通用尺寸规范，同缸径同行程的产品可以直接互换，不需要额外修改设备上的安装位。设计过程中对密封圈的沟槽尺寸做了优化，采用双向活塞密封结构，启动压力能控制在0.05MPa以内，低压供气状态下也能平稳动作，不会出现爬行现象。缸体上预留了两个内螺纹气口，分别对应活塞的无杆腔和有杆腔，气口位置做了沉台设计，安装气管接头时能保证密封面贴合紧密，避免漏气。在实际选型应用中，这类气缸通常搭配二位五通电磁阀使用，根据负载重量、动作速度、行程需求选择对应缸径和行程规格，相比电动执行器，它的响应速度更快，结构更简单，维护成本更低，适合短行程、高频次、输出力要求不高的自动化作业场景，在小型非标设备的设计中是应用率极高的基础气动元件。
